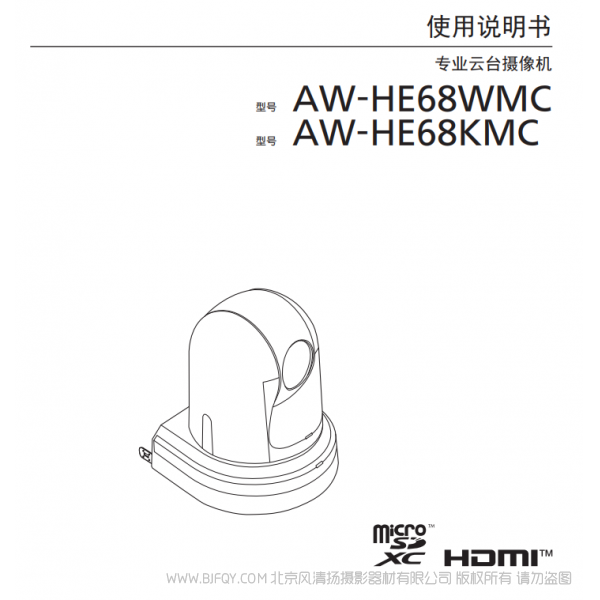

松下 AW-HE68MC 全高清一体化遥控摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
| 常规 | 电源 | DC 12 V (标配交流适配器) DC 42 V—57 V (PoE+电源) | ||
| 功耗 | 1.3 A (交流适配器供电) 0.5 A (PoE+电源) | |||
| 操作温度 | 0 °C至40 °C | |||
| 存放温度 | –20 °C至 50 °C | |||
| 操作湿度 | 20% 至 90%(无结露) | |||
| 重量 | 约1.5 kg | |||
| 尺寸 (W x H x D) | 160 mm x 186 mm x 179 mm | |||
| 外观 | [AW-HE68WMC] 珍珠白 [AW-HE68K MC] 金属黑 | |||
| 控制器支持*1 | AW-RP150MC*1, AW-RP50MC, AK-HRP1000MC*1, AK-HRP1005MC*1 | |||
| 输入 | 电源 | DC 12 V 输入, PoE+ (IEEE802.3at 标准) | ||
| 麦克风 / 线路输入 | 立体声迷你插孔 (ø3.5 mm) 输入阻抗: 约 2kΩ(高阻抗) [麦克风输入时] 麦克风支持: 立体声麦克风 (插入式电源,通过菜单进行开/关切换) 电源电压: 2.5 V ± 0.5 V 麦克风输入灵敏度: –60 dBV ± 3 dBV (0 dB=1 V/Pa,1 kHz) [线路输入时] 输入电平: -10 dBV ± 3 dBV | |||
| G/L 输入 | 兼容BBS (黑场同步)信号和三电平 (BNC x 1) | |||
| 输出 | 视频输出 | HDMI | HDMI接口 * 不支持HDCP * 不支持VIERA Link | |
| 3G/HD-SDI | 输出符合SMPTE424/SMPTE292M 标准/75 Ω(BNC x 1) | |||
| 输入/输出 | 输入/输出 接口 | LAN | 用于IP控制的LAN接口 (RJ-45) 配备直线缆/交叉线缆自动识别功能 | |
| RS-232C | Mini DIN 8 针 (IN) Mini DIN 8 针 (OUT) | |||
| RS-422 | RS422A控制输入 (RJ-45) | |||
| USB | Mini-B 接口 | |||
| SD 存储卡 | microSD 存储卡槽 | |||
| 功能／性能 | [摄像机部分] | |||
| 图像传感器 | 1/2.3型 MOS | |||
| 镜头 | 电动 20 倍光学变焦镜头, F1.8至F3.6 [f=4.08 mm ～ 81.6 mm; 35 mm 等同于: 29.5 mm ～ 612.0 mm] | |||
| 聚焦 | 在自动和手动之间切换 | |||
| 焦距 | 整体变焦范围:1.5m 广角端: 10cm | |||
| 分色光学系统 | 片上滤色片系统 | |||
| 较低照度 | 59.94 Hz | 0.7 lx (50 IRE, F1.8, 48 dB,1/60 无蓄积) 0.35 lx (50 IRE, F1.8, 48 dB,1/30 蓄积[Frame Mix 6 dB]) | ||
| 50 Hz | 0.7 lx (50 IRE, F1.8, 48 dB,1/50 无蓄积) 0.35 lx (50 IRE, F1.8, 48 dB,1/25 蓄积[Frame Mix 6 dB]) | |||
| 水平分辨率 | HD: 1000电视线以上（中心标准） | |||
| 增益选择*2 | 自动, 0 dB to 48 dB (3 dB 步进) | |||
| 帧累积*3 | 自动, 关闭, 6 dB, 12 dB, 18 dB, 24 dB | |||
| ND 滤镜 | 自动*4, 无, 1/4, 1/16, 1/64 | |||
| 电子快门速度 | 全自动时 | 1/60至1/2000 (自动慢快门：关闭)[59.94 Hz] 1/30至1/2000 (自动慢快门：打开)[59.94 Hz] 1/50至1/2000 (自动慢快门：关闭)[50 Hz] 1/25至1/2000 (自动慢快门：打开)[50 Hz] | ||
| 自动时 | 1/60至1/2000 [59.94 Hz] 1/50至1/2000 [50 Hz] | |||
| 手动时 | 1/100, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 [59.94 Hz] 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 [50 Hz] | |||
| 同步扫描 | 59.94 Hz : 59.94 Hz ～ 660.09 Hz (255 步进) 50 Hz : 50.00 Hz ～ 570.12 Hz (255 步进) | |||
| 伽玛 | 关、标准(低、中、高)、电影风格 | |||
| 白平衡 | ATW, AWB A, AWB B, ATW, 3200K,5600K, VAR (2400K至9900K) | |||
| 色调量可调性 | ±3 步进 | |||
| 场景模式 | 全自动、手动 1、手动 2、手动 3 | |||
| 输出格式 | HD | 1080:59.94p/50p 1080:59.94i/50i 1080:29.97p/25p 1080:29.97PsF/25PsF 720:59.94p/50p | ||
| 同步系统 | 内部同步/外部同步(BBS、三电平同步) | |||
| 图像稳定 | 光学图像稳定器／4轴混合图像稳定器 | |||
| [USB 接口] | * 根据操作环境的不同，可能会发生变化。 | |||
| 视频输出 | USB 视频类型 Ver1.0 | |||
| 视频压缩格式 | JPEG | |||
| 分辨率 | 1920 x 1080, 1280 x 720, 640 x 360 | |||
| 帧速度 | 较大30 fps (59.94 Hz) 较大25 fps (50 Hz) | |||
| 音频输出 | USB音频类型 Ver1.0 | |||
| 音频压缩格式 | 线性PCM, 48 kHz, 16位，2通道 | |||
| 传输模式(JPEG) | 1920x1080/1280x720/640x360 59.94 Hz: 30fps/15fps/5fps, 50 Hz: 25fps/12.5fps/5fps | |||
| 支持机型 | 设备标准配备USB 2.0兼容接口 | |||
| [云台单元] | ||||
| 安装方法 | 桌面安装或吊装*5 | |||
| 水平/俯仰旋转速度 | 预置较大速度为: 300°/s 手动较大速度为: 90°/s | |||
| 水平旋转范围 | ±175° | |||
| 俯仰旋转范围 | –30° ～ 90°*6 | |||
| 静音 | 预设时:NC40 以下 正常速度:NC35 以下 | |||
| [摄像机 / 云台控制] | ||||
| IP 连接线缆 | 当通过集线器连接时: LAN 线缆*7 (CAT-5e 或更高),较长100 m 当使用PoE +网络集线器时: LAN 线缆*7 (CAT-5e 或更高),较长100 m 当不使用集线器: LAN 线缆*7 (CAT-5e 或更高),较长100 m | |||
| AW 控制协议连接线 | LAN 线缆*7 (CAT-5e 或更高，直通线缆), 较长1000 m | |||
| 标准控制协议连接线 | Mini DIN 8针线缆，公 | |||
| [SD 卡录制] | ||||
| SD 卡录制 | 符合MPEG-4 AVC标准 (.MP4) | |||
| 视频压缩格式 | MPEG-4 AVC/H.264 High Profile | |||
| 音频压缩格式 | AAC-LC (48 kHz, 16 bit, 2 ch, 128 kbps) | |||
| 记录格式/比特率 | 59.94 Hz | 1920x1080/59.94p (高达 28 Mbps) 1920x1080/29.97p (平均 15 Mbps/平均 10 Mbps/平均 6 Mbps), 1280x720/59.94p (平均 15 Mbps), 1280x720/29.97p (平均 8 Mbps/平均 4 Mbps/平均 2 Mbps/平均 1 Mbps) | ||
| 50 Hz | 1920x1080/50p(高达 28 Mbps), 1920x1080/25p(平均 15 Mbps/平均 10 Mbps/平均 6 Mbps), 1280x720/50p(平均 15 Mbps), 1280x720/25p(平均 8 Mbps/平均 4 Mbps/平均 2 Mbps/平均 1 Mbps) | |||
| [网络] | ||||
| 传输模式 | JPEG | 1920x1080, 1280x720, 640x360, 320x180, 59.94 Hz (30fps/15fps/5fps)*8, 50 Hz (25fps/12.5fps/5fps)*8 | ||
| H.264 | 1920x1080, 1280x720, 640x360, 320x180, 59.94 Hz (60fps*9/30fps/15fps/5fps)*8, 50 Hz (50fps*9/25fps/12.5fps/5fps)*8 | |||
| 支持的协议 | IPv4 | TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP,DHCP, DNS, NTP, IGMP, UPnP, ICMP, ARP, RTSPoverTCP,RTSPoverHTTP, SSL(TLS), 组播/单播 | ||
| IPv6 | TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCPv6, DNS,NTP, ICMPv6(MLD), RTSPoverTCP, RTSPoverHTTP, SSL(TLS), 组播/单播 | |||
| 支持i-OS, Android | JPEG图像显示 | |||
| 附件 | 表面安装支架 (吊装*10 / 桌面安装): 1 防摔线 (已安装到主机上):1 支架安装螺钉 (扁头)M4 x 10 mm: 4 主机安装螺钉 (带平垫圈、弹簧垫圈) M3 x 6 mm: 1 电源线 (1.5 m): 1 交流适配器: 1 CD-ROM: 1 | |||
*1: 需要升级控制器版本以支持该摄像机。
*2: 设定为自动模式时，AGC较大增益可设定为 6 dB ～ 48 dB(6 dB 步进)。
*3: Frame MIX 设定为自动时较大增益可选择 0 dB、6 dB、12 dB、18 dB。
*4: “场景”设置为“全自动”时,“自动”功能可用。
*5: 为了确保安全，必须使用随机提供的安装支架固定该摄像机。
*6:根据水平或俯仰旋转位置，会将摄像机机身部分摄入图像中。
*7: 推荐使用 STP (屏蔽双绞线) 线缆。
*8: 由于操作条件的不同,帧速度可能会低于设置值。
*9: 图像分辨率为 “640x360” 或“320x180”时,帧速度不能选择60fps 或 50fps。
*10: 为了增加安全性，AW-HE68W/KMC可以通过使用直接吊装支架 (WV-Q105A)固定。
