Blackmagic BMD Videohub 40x40 12G 低延迟视频矩阵

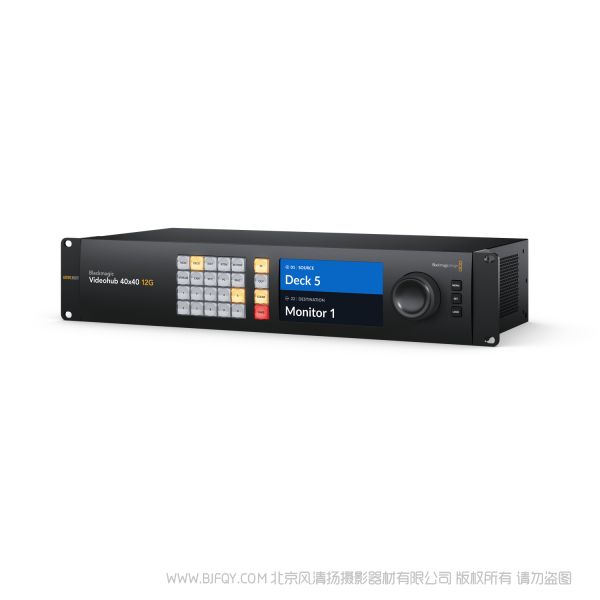

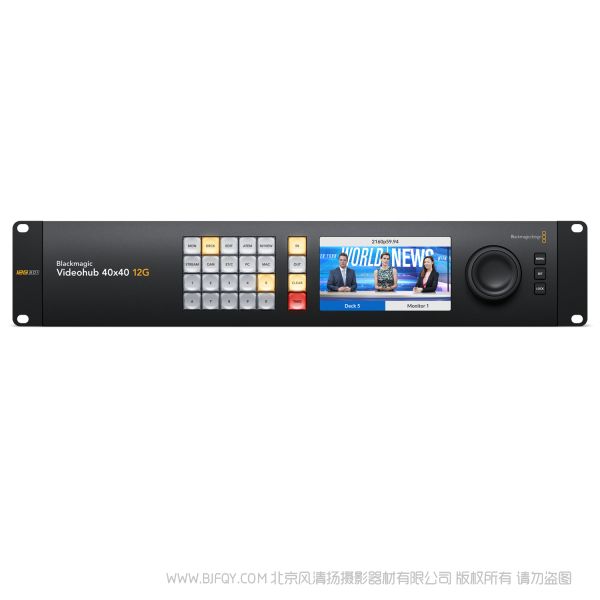

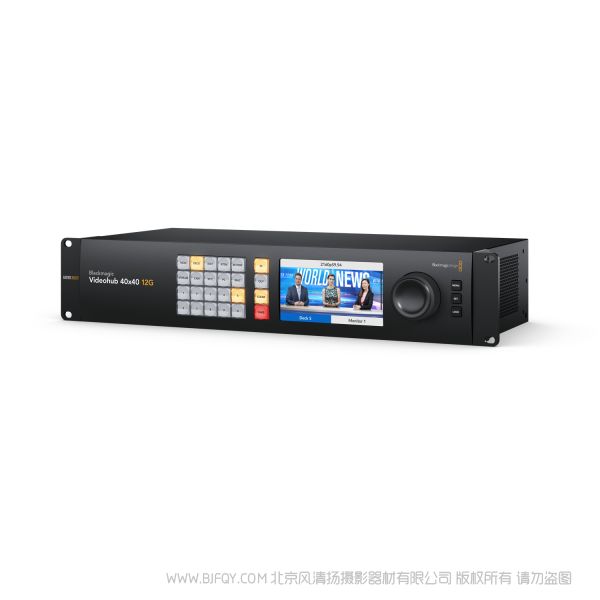

Blackmagic Videohub 40x40 12G是一款先进的零延迟视频矩阵，同时支持矩阵上任何SD、HD和Ultra HD组合。它采用2RU机身，搭载40个12G-SDI输入和40个12G-SDI输出，冗余电源及同步接口。大尺寸全HD LCD让您可以在指派前查看视频，并清楚显示指派标签和视频格式。通过按钮选择直接指派信号，也可使用带电磁离合器的大尺寸旋钮控制。它还拥有SDI时钟恢复功能，外部以太网控制，并支持所有SDI视频格式，上至2160p60。

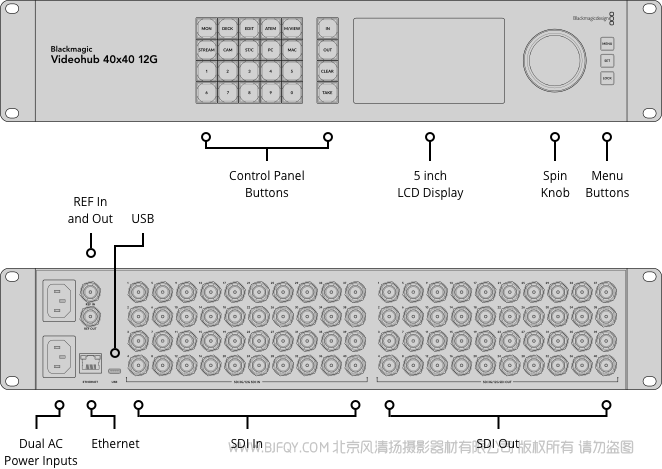

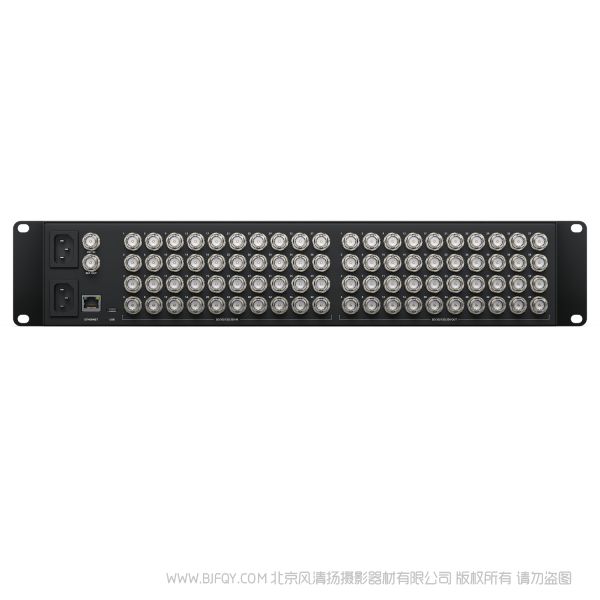

接口

SDI视频输入

40

点击这里查看兼容存储介质概述。

SDI视频输出

40

SDI速率

DVB-ASI、270Mb、1.5G、3G、6G、12G。

视频输入再同步

无

SDI时钟恢复

所有SDI输出口都具备

同步输入

三电平或黑场。

同步输出

同步信号在信号链终点停止。

以太网

支持10/100/1000 BASE-T。

计算机接口

USB-C

格式

SD视频格式

525i59.94 NTSC、625i50 PAL


HD视频格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60
1080PsF23,98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30


2K视频格式

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI、2Kp60 DCI
2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI


Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60


4K视频格式

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI


SDI规范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M A级和B级
SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-10、ITU‑R BT.656和ITU‑R BT.601


SDI音频采样

电视标准采样率48kHz和24bit。

SDI视频采样

YUV 4:2:2和RGB 4:4:4

SDI色彩精度

所有HD和2K模式下10bit、12bit RGB 4:4:4，Ultra HD模式下高至2160p30，4K模式下高至4Kp30 DCI。所有模式下10bit YUV 4:2:2。

SDI色彩空间

REC 601、REC 709、REC 2020

SDI自动切换

每路输入可自动选择270Mb SD-SDI、1.5G HD-SDI、HD-SDI、3G A级和B级HD-SDI、6G HD-SDI、12G-SDI和DVB-ASI，因此每路输入可分别使用不同电视格式。

SDI元数据支持

依照SMPTE 352M的视频有效载荷识别辅助数据。

控制

内置控制面板

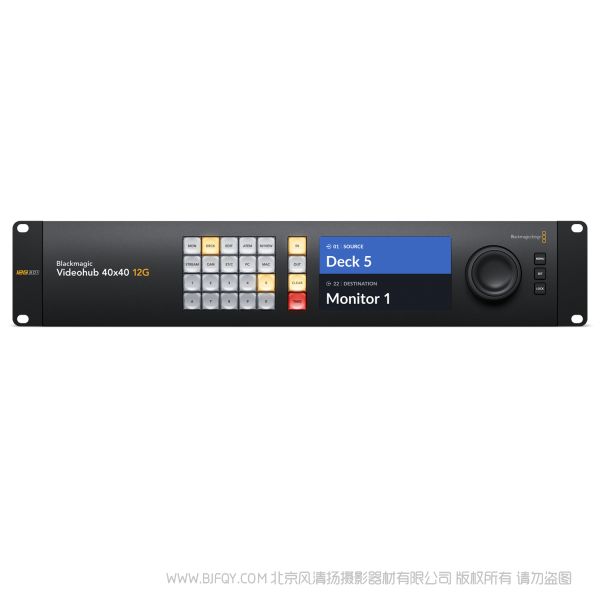

24个按钮用于本地控制Videohub，3个按钮和搜索旋钮用于菜单控制。5英寸彩色显示屏。

外部控制面板

内含Blackmagic Videohub软件控制面板，适用于Mac及Windows。支持Videohub Smart Control Pro与Videohub Master Control Pro硬件面板。内附Blackmagic Videohub SDK及Ethernet Videohub Control Protocol控制协议

控制面板接口

以太网

软件

软件控制

附赠矩阵控制软件，兼容Windows™和Mac™操作系统。

内部软件升级

通过自带更新程序升级。

显示器

显示

内置5英寸LCD屏幕，用于视频和菜单设置。

电源要求

电源供应

2 x 内部电源，100 - 240V AC，50/60Hz。需要使用IEC电源线。

断电保护

可在电源重新连接后立即恢复之前保留的各路交叉点连接。

功耗

较高46.5W。

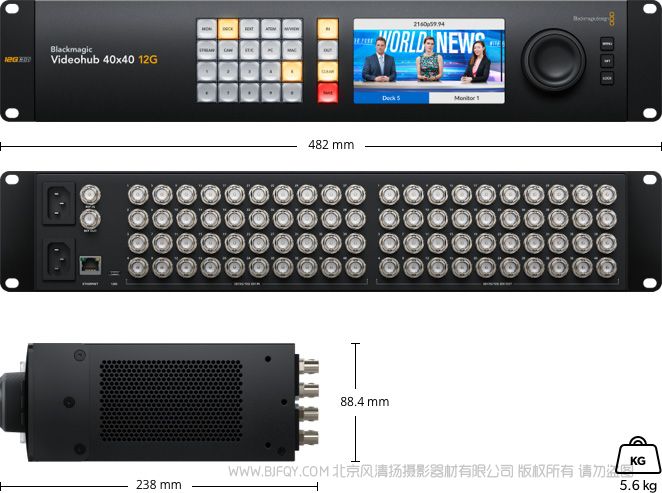

物理安装

2RU高

物理规格

环境规格

操作温度

0°到40° C（32°到104° F）

存储温度

-20°到60° C（-4°到140° F）

相对湿度

0%到90%不结露

装箱配置

Blackmagic Videohub 40x40 12G

欢迎卡内含QR码，可用于软件下载。

保修

3年有限制造商保修，12个月前面板保修。
