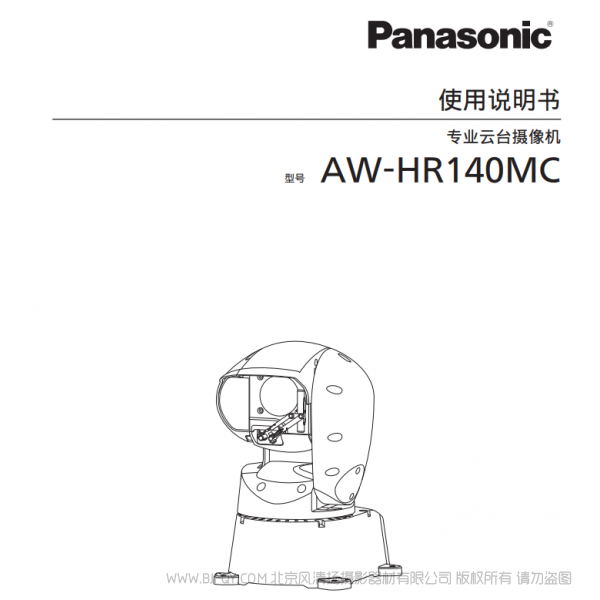

松下 AW-HR140MC 一体化户外高清摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

更新时间2021/06/20 点击数 1146
松下 AW-HR140MC  一体化户外高清摄像机 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
12.3MB 点我下载
常规
电源DC 12V至21.8V (DC连接器)
DC 42V至57V (PoE++ 电源)
功耗3.1A至5.5A (DC连接器)
1.2A (PoE++ 电源)
工作温度–15°C至45°C
( 温度为–5°C以下时需预热)
工作湿度10%至100% (无结露)
存放温度–20°C至55°C
存放湿度10%至95% (无结露)
重量约 9.0kg
尺寸 (W x H x D)258mm x 357mm x 397mm
(包括凸出部分和电缆护套)
外观银色耐盐涂层
防水和防尘兼容IP65
最大允许风速15 米/秒: 正常运行 50米/秒: 可运行 60 米/秒: 无损伤
雨刷器标准件
加热器标准件
除霜器标准件
控制器支持AW-RP120MC, AW-RP50MC, AK-HRP200MC
• 控制器的版本可能需要升级。
有关升级的具体情况,登陆以下网址
<http://pro-av.panasonic.net/>的支持页面。
摄像机部分
图像传感器1/2.86型 全高清3MOS
镜头20倍光学变焦/10倍数字变焦, F1.6至F3.4(f=4.5mm至90mm;
35mm相当于: 32.13mm至642.5mm)
聚焦自动和手动之间切换
焦距整体变焦范围: 800mm
广角端:400mm
分色光学系统3MOS
最低照度2 lx (50 IRE, F1.6, 36 dB, 无蓄积)
水平分辨率1,000电视线(中心标准)
增益选择自动,0dB至42dB (1dB步进) 37dB至42dB为超增益模式
Frame Mix0dB, 6dB, 12dB, 18dB, 24dB
• 当格式为1080/29.97p, 1080/23.98p, 1080/29.97PsF,
1080/23.98PsF, 1080/25p, 或1080/25PsF.
• 当[光圈模式]或[聚焦模式]设为[自动]时,
则不能设为18 dB或24 dB。
电子快门速度59.94p/59.94i1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
29.97p1/30, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
23.98p1/24, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
50p/50i1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
25p1/25, 1/60, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
同步扫描59.94 Hz60.15 Hz to 642.21 Hz (255步进)
50 Hz50.15 Hz to 535.71 Hz (255步进)
伽玛HD, FILMLIKE1, FILMLIKE2, FILMLIKE3
0.30至0.75 (手动设置)
白平衡AWB A, AWB B, ATW, 3200K, 5600K, VAR (2000K至15000K)
色调量可调性关,–99%至40%
场景模式场景1、场景2、场景3、场景4
智能化功能每个蓄积、增益、光圈、电子快门、ND滤镜和自动
跟踪白平衡的自动功能
输出格式1080/59.94p, 1080/29.97p*1 , 1080/23.98p*2 , 1080/59.94i,
1080/29.97PsF*3 , 1080/23.98PsF*3 , 720/59.94p, 1080/50p,
1080/25p*1 , 1080/50i, 1080/25PsF*3 , 720/50p
同步系统
同步 内部/外部同步(BBS/三电平同步)
线路输入
<音频输入(1/2)>
输入阻抗高阻抗
输入• 2声道, XLR平衡输入
• 输入信号电平: +4 dBu/0 dBu/–20 dBu (可在菜单中选择)
• 音量变化范围: –40 dB 至+12 dB
(在菜单中以1dB步进变动)
输出• 4声道, 叠加高于 SDI 输出
• 嵌入式音频输出电平:
FS-12dB: –12dBFS, FS-18dB: –18dBFS, FS-20dB:
–20dBFS(可在菜单中选择)
• 采样频率: 48 kHz (与视频同步)
• 量化比特率: 24-位(LPCM)
• 音频压缩格式(IP): G.726, AAC-LC (高质量)
输入
输入接口12V输入XLR接口
G/L输入BNC接口
• 支持BBS (黑场同步)、三电平同步
•通过BBS无法锁定副载波
音频输入mini XLR接口(线路输入)
#1: INPUT1 Common, #2: INPUT1 HOT, #3: INPUT1 COLD,
#4: INPUT2 Common, #5: INPUT2 HOT, #6: INPUT2 COLD
输出
视频输出HD-SDI输出SMPTE424/SMPTE292标准
75 Ω (BNC x 2)
• 可从SDI 1/PM接口输出进行OSD输出,但不能从SDI 2接口
输出进行
输入/输出
输入/输出
接口
LAN用于IP控制/视频输出/音频输出/PoE++ 供电的LAN接口
PoE++ (IEEE802.3bt Draft ver.2.0标准)
RS-422RS-422A控制输入
EXT#1: DC GND, #2: HOT, #3: COLD, #4: 12V-OUT
云台单元
安装方法独立 (桌面) 或悬挂(吊装)
• 为了确保安全, 装置必须使用安装支架安装牢固。
摄像机/云台
控制
IP连接线缆通过PoE++集线器连接时:
LAN线缆*4(CAT-5e或更高, 直连线缆),最长100m
当不使用PoE++集线器:
LAN线缆*4(CAT-5e或更高, 直连线缆),最长100m
AW系列连接
线缆/标准协
议连接线缆
LAN线缆*4(CAT-5e或更高,直连线缆),最长1000m
水平/俯仰旋转速度最高速度为60°/秒或以上
水平旋转范围 ±175° • 吊装时,必须改变确定移动范围的引角位置
俯仰旋转范围–30°至210°
• 根据云台位置的不同,会将摄像机机身部分摄入图像中
• 吊装时,必须改变确定移动范围的引角位置
静音60°/s (NC45或更低)
振动校正D.I.S.S. (动态图像稳定系统)
附件六角螺栓
M8 × 30mm: 4
M8 垫圈: 4
弹簧垫圈: 4
线缆套: 1
洗涤器喷嘴安装支架: 1
防脱落电线 : 1
防脱落电线
安装螺钉 (带六角插口)
M4 × 10mm: 1
