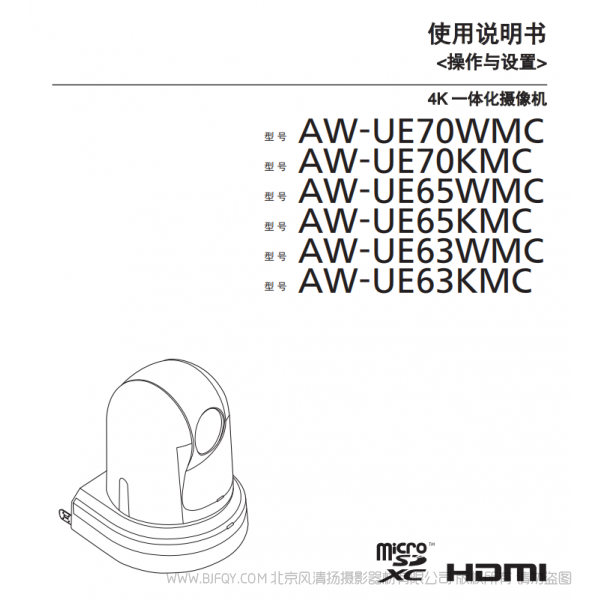

松下 Panasonic AW-UE70WMC/UE70KMC 彩页文件.pdf 用户手册 说明书下载 使用指南 如何使用 详细操作 使用说明

松下 Panasonic AW-UE70WMC/UE70KMC 彩页文件.pdf 用户手册 说明书下载 使用指南 如何使用 详细操作 使用说明
更新时间2021/06/20 点击数 6858 7.6MB 点我下载
常规电源DC12V(标配交流适配器)
DC42V-57V(PoE+电源)
功耗1.3A(交流适配器供电) 0.5A(PoE+电源)
操作温度0℃至 40℃
存放温度-20℃至 50℃
操作湿度20%至90%(无结露)
重量约 1.5kg
尺寸 (W x H x D)160 mm x 186 mm x 179 mm (不包括凸起部分、吊装支架)
外观AW-UE70/65/63WMC 珍珠白 AW-UE70/65/63KMC 金属黑
支持的控制器 *1AW-RP50MC、AW-RP120MC、AK-HRP200MC
输入电源DC12V IN、 PoE+(IEEE802.3at 标准)
麦克风 / 线路输入ø3.5mm立体声迷你插孔
输入阻抗: 约 2 kΩ (高组抗)
[麦克风输入]
麦克风支持: 立体声麦克风
(插入式电源, 通过菜单进行开/关切换)
电源电压: 2.5 V ± 0.5 V
麦克风输入灵敏度: –60 dBV ± 3 dBV (0 dB=1 V/Pa,1 kHz)
[线路输入]
输入电平: -10 dBV ± 3 dBV
G/L 输入 兼容BBS (黑场同步)信号和三电平(BNC x 1)
输出视频输出HDMIHDMI接口
*不支持HDCP *不支持VIERA Link
3G/HD
SDI 输出		符合SMPTE424/SMPTE292M 标准/75 Ω(BNC x 1)
输入/输出输入/输出
接口		LAN用于IP控制的LAN接口(RJ-45)
配备直线缆/交叉线缆自动识别功能
RS-232CMini DIN 8 针(IN) / Mini DIN 8 针(OUT)
RS-422RS422A(RJ-45)控制
USBMini-B 接口
SD 存储卡micro SD存储卡槽
功能／性能[摄像机部分]
图像传感器1/2.3型 600万像素MOS
镜头AW-UE70W/KMC电动 20 倍光学变焦镜头 F1.8 ～ F3.6
[f=4.08 mm ～ 81.6 mm; 35 mm 等同于: 29.5 mm ～ 612.0 mm]
AW-UE65W/KMC电动 15 倍光学变焦镜头 F1.8 ～ F3.5
[f=4.08 mm ～ 61.2 mm; 35 mm 等同于: 29.5 mm ～ 443.0 mm]
AW-UE63W/KMC电动 12 倍光学变焦镜头 F1.8 ～ F3.4
[f=4.08 mm ～ 49.0 mm; 35 mm 等同于: 29.5 mm ～ 354.7 mm]
水平视角AW-UE70W/KMC65.1°(广角 ) ～3.2°(远端)
AW-UE65W/KMC65.1°(广角 ) ～4.3°(远端)
AW-UE63W/KMC65.1°(广角 ) ～5.4°(远端)
聚焦在自动和手动之间切换
焦距整体变焦范围:1.5 米 广角端：10cm
分色光学系统片内滤色片系统
较低照度59.94 Hz0.7 Ix(50 IRE、F1.8、48 dB、无蓄积 1/60)
0.35 Ix(50 IRE、F1.8、48 dB、有蓄积 1/30 (Frame MIX 6dB))
50 Hz0.7 Ix(50 IRE、F1.8、48 dB、无蓄积 1/50)
0.35 Ix(50 IRE、F1.8、48 dB、有蓄积 1/25 (Frame MIX 6dB))
水平分辨率4K: 1300电视线以上（中心标准）
HD: 1000电视线以上（中心标准）
增益选择*2自动，0 dB ～ 48 dB(3 dB 步进)
帧累积 *3自动、关闭、6 dB、12 dB、18 dB、24 dB
ND 滤镜自动 *4 , 通透, 1/4, 4/16, 1/64
电子快门速度全自动时1/60 ～ 1/2000 (自动低速快门:关闭)[59.94 Hz]
1/30 ～ 1/2000 (自动低速快门:开启)[59.94 Hz]
1/50 ～ 1/2000 (自动低速快门:关闭)[50 Hz]
1/25 ～ 1/2000 (自动低速快门:开启)[50 Hz]
自动时1/60 ～ 1/2000 [59.94 Hz]
1/50 ～ 1/2000 [50 Hz]
手动时1/100, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/10000 [59.94 Hz]
1/120, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/10000 [50 Hz]
同步扫描59.94 Hz : 59.94 Hz ～ 660.09 Hz (255 步进)
50 Hz : 50.00 Hz ～ 570.12 Hz (255 步进)]
伽玛关、标准(低、中、高)、电影风格
白平衡ATW, AWB A, AWB B, ATW, 3200K,5600K, VAR (2400K至9900K)
色调量可调性±3 步进
场景模式全自动、手动 1、手动 2、手动 3
输出格式HD2160:29.97p/25p (仅HDMI)
1080:59.94p/50p
HD
1080:59.94i/50i
1080:29.97p/25p
1080:29.97PsF/25PsF
720:59.94p/50p
同步系统内部同步/外部同步(BBS、三电平同步)
图像稳定光学图像稳定器(全高清、4K)4轴混合图像稳定器(全高清)
[USB接口]* 根据操作环境的不同，可能会发生变化。
视频输出USB视频类型 ver1.0
视频压缩格式JPEG格式
分辨率1920 x 1080, 1280 x 720, 640 x 360
帧速度较大30 fps （59.94 Hz）
较大25 fps （50 Hz）
音频输出USB音频类型 ver1.0
音频压缩格式线性PCM，48 kHz，16位，2通道
传输模式(JPEG)3840x2160
59.94 Hz: 5fps, 50
Hz: 5fps
1920x1080/1280x720/640x360
59.94 Hz: 30fps/15fps/5fps,
50 Hz: 25fps/12.5fps/5fps
支持机型设备标准配备USB 2兼容接口
[云台单元]
安装方法桌面安装或吊装* 5
水平/俯仰旋转速度预置过程中较大速度为:300°/s
手动过程中较大速度为:90°/s
水平旋转范围±175°
俯仰旋转范围-30º ～ 90º * 6
静音正常速度:NC35 以下、预设时:NC40 以下
[摄像机 / 云台控制]
IP连接线缆当通过集线器连接时:
LAN 线缆 *7 (CAT-5e 或更高),较长100 m
当使用PoE +网络集线器时:
LAN 线缆 *7 (CAT-5e 或更高),较长100 m
当不使用集线器:
LAN 线缆 *7 (CAT-5e 或更高),较长100 m
AW控制协议连接线LAN  线缆 *7 ( CAT-5e 或更高，直通线缆 ),  较长 1000m
标准控制协议连接线Mini Din 8针线缆
[SD卡录制]
SD卡录制符合MPEG-4 AVC 标准 (.MP4)
视频压缩格式MPEG-4 AVC/H.264 High Profile
音频压缩格式AAC-LC (48 kHz, 16 bit, 2 ch, 128 kbps)
记录格式/比特率59.94 Hz3840x2160/29.97p (高达72 Mbps), 1920x1080/59.94p (高达28 Mbps),
1920x1080/29.97p (平均15 Mbps/平均10 Mbps/平均6 Mbps),
1280x720/59.94p (平均15 Mbps),
1280x720/29.97p (平均 8 Mbps/平均 4 Mbps/平均 2 Mbps)
 50 Hz3840x2160/25p(高达72 Mbps), 1920x1080/50p(高达28 Mbps),
1920x1080/25p(平均 15 Mbps/平均 10 Mbps/平均 6 Mbps),
1280x720/50p(平均 15 Mbps),
1280x720/25p(平均 8 Mbps/平均 4 Mbps/平均 2 Mbps)
[网络]
传输方式JPEG1920x1080, 1280x720, 640x360, 320x180,
59.94 Hz (30fps/15fps/5fps) *8 ,
50 Hz (25fps/12.5fps/5fps) *8
H.2643840x2160, 1920x1080, 1280x720, 640x360, 320x180,
59.94 Hz (60fps *9 /30fps/15fps/5fps) *8 ,
50 Hz (50fps *9 /25fps/12.5fps/5fps) *8
支持的协议IPv4TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP,
DHCP, DNS, NTP, IGMP, UPnP, ICMP, ARP, RTSPoverTCP,
RTSPoverHTTP, SSL(TLS), 组播/单播
IPv6TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/RTCP, FTP, DHCPv6, DNS,
NTP, ICMPv6(MLD),
RTSPoverTCP, RTSPoverHTTP, SSL(TLS), 组播/单播
支持i-OS, AndroidJPEG 图像显示
附件表面安装支架 (吊装 *10 / 桌面安装): 1
防摔电线 (已安装到主机上): 1
支架安装螺钉 (扁头) M4 x 10 mm: 4
主机安装螺钉 (带平垫圈、弹簧垫圈) M3 x 6 mm: 1
电源线(1.5 m): 1
交流适配器: 1
CD-ROM: 1
