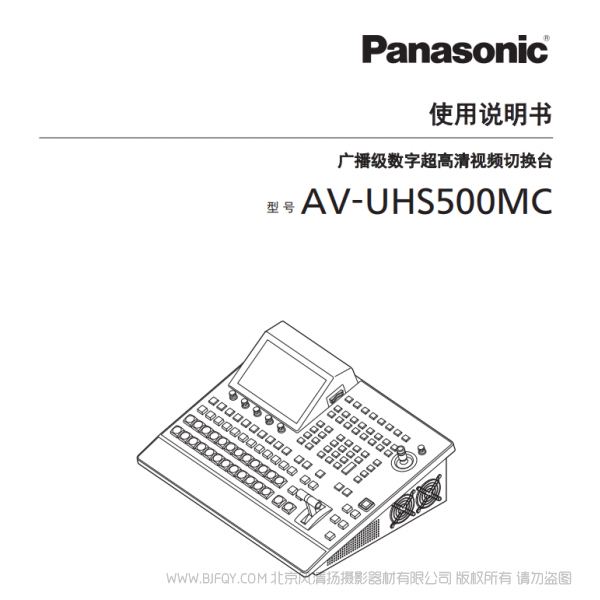

松下 AV-UHS500MC 4K制作切换台 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

◆紧凑型多功能切换台助力便捷的4K现场制作

◆灵活支持4K和HD混合操作

◆强大的键控器和存储功能实现多种图像效果

◆7英寸LCD显示器明亮清晰、控制面板易于操作

◆根据需要使用五个可选单元进行功能扩展

功能丰富的4K/HD 多格式制作切换台，延续了Panasonic 切换台系统高性能、 高可靠性的传统。
拥有紧凑的一体化机身，这款4K 视频制作切换台的操作性不仅传承了HD 切换 台的全部基因，更搭载了多项高端应用功能。除了应用在演播室、转播车、大学阶梯教室、企业会议室等场合，AV-UHS500MC 还非常适合电子现场制作系 统（EFP）。其设计便于携带和安装，它将成为舞台及其他赛事活动制作的首选工具。


○支持多种接口： 12G-SDI/3G-SDI/HDMI
○支持UHD/HD 多格式
○配备两个选件插槽，支持功能扩展
○输入/ 输出数： 8 个输入/ 7 个输出（标配），16 个输入( 安装2个输入 附加选件板时)/15个输出 ( 安装2个输出附加选件板时)
○5个键控器，获得丰富的图像效果
○支持上/ 下变换功能、HDR/SDR 转换功能和ITU-R BT.2020/BT.709 转换功能；扫描转换和幅型变换功能；色彩校正功能


○4条AUX总线， AUX 1和AUX 2具有MIX转换功能。DSK 1和DSK 2 可分配给AUX 1和AUX 2进行上键

○动画划像：利用视频存储器中的数据与过渡效果相结合以创建动画划像

○支持TSL5.0：TSL5.0协议支持AV-UHS500MC与外部设备之间通过网络传输TALLY、总线切换及源名称信息


○ROI ( 兴趣区域) 功能（new）：ROI功能可从单个输入信号源创建四个剪切（裁切）信号，用作独立的输入信号源
○音频源选择功能（new）：AV-UHS500MC除了音频跟随视频之外，还允许将所选视频输入源的音频与另一视频信号和输出进行复用


○松下一体化摄像机控制

灵活支持4K 和HD 混合操作

支持12G-SDI/3G-SDI/HDMI

支持标准的单根12G-SDI 同轴电缆传输4K视频，使高质量4K视频制作的设置和操作更简易。此外，支持HDMI，允许通过电脑直接输入数据进行直播制作，例如在研讨会和讲座进行期间，无需另配HDMI 转换器。

8个SDI输入、2个HDMI输入*1

5个SDI输出、2个HDMI输出

在4K模式下，也可提供与高清操作相同数量的输入和输出。另可根据需要，通过在两个扩展槽添加选购板卡来增加接口数量。

*1: HDMI输入通道使用数量的增加，会导致SDI输入的数量减少。HDMI输入与CPRM(无法输入)不兼容。

*2: 当安装可选单元时。详情请见封底。

支持UHD/HD 多格式

支持4K/3G/HD多种格式，包括2160/50p、59.94p和1080/50p、59.94p。

UHD/HD功能对照

所有输入接口都有帧同步器

所有输入通道都有内置帧同步器。同步锁定功能还支持采用外部同步信号( 黑场或三电平) 的系统同步。

多种内置转换功能，包括上/ 下变换

拥有多种转换功能，作为标准配置。无需外部转换盒。

• 上/ 下变换功能

• HDR/SDR 转换功能

• ITU-R BT.2020/BT.709 转换功能

• 扫描和幅型转换功能

• 色彩校正功能

支持视频输入 / 输出

强大的键控器和存储功能实现多种图像效果

多种视频转换和效果

除了标准的划像、混像和切换转换，还提供了2通道的DVE转换模板， HD模式下包含多种转换图案，如缩放、滑动、挤压和3D划像。4K模式的DVE功能需要增加AV-UHS5M5MC选件。

视频帧存

静态（STILL）或视频（CLIP）图像，高清模式下各2通道和4K模式下的各1通道，可录制、载入并选作信号源进行回放，帧存包含键通道（4K模式下，较多可以存储18秒移动图像）。

4条AUX 总线，DSK 1和DSK 2可分配给AUX 1和AUX 2进行上键

配备2条PinP总线和4条AUX总线。硬边和软边效果可适用于PinP总线。除了切换、总线输出转换功能（PinP和AUX总线输出转换效果），还支持混像（仅AUX总线1和2）。通过AUX总线和M/E部分，可灵活实现多种节目组合的输出。DSK 1和DSK 2还可分配给AUX 1和AUX 2进行上键。

5 个键控器

3个键控器，外加2个下游键（ DSK），支持亮度键、线性键、full键的功能。KEY 1和DSK 1可指派为色键，采用品质卓越的Primatte® 算法*，应用于实时抠像处理。本装置支持2个通道的PinP。

* 该算法广泛应用于流行非线性编辑系统，用于全球电影、电视节目、音乐视频和广告制作等。

多种存储功能实现流畅的现场制作

■快拍存储器

较多可注册并调用100种背景划像模式、PinP尺寸、边框宽度和其他视频效果。可以设置“溶像效果”，确保从当前图像顺利切换到快拍存储器中注册的图像或操作。

■事件存储器

使用事件存储功能，可以在时间轴上依次注册并回放多达64个图像效果。这样就可以轻松顺畅地执行高表现力的连续效果。较多可以注册100个事件存储器。

■宏存储器

该功能允许记录和回放控制面板上的一系列操作。还可以记录和回放设置信息，如输入/输出和键控器，使涉及复杂操作的视频效果易于执行。宏存储器回放是通过分配给交叉点按键来执行的。

SDHC/SDXC存储卡插槽

可使用SDHC/SDXC存储卡保存视频帧存、快拍存储数据、事件存储数据和设置数据。

一体化摄像机控制功能

两通道多画面监看功能

两种独立的多画面监看输出功能，作为标准配置，较多可在一个屏幕上显示16个分屏（总共10种模式）。

• 多画面监看布局有10种模式可供选择，包括4分屏、5分屏（两种模式）、6分屏（两种模式）、9分屏、10分屏（两种模式）、12分屏*和16分屏。

• 可以显示源名、Tally、音频电平表、时钟和安全标记。

• 在匹配模式（视频图像与分割框大小相同）和挤压模式（将源名和音频电平表放在图像外部）之间进行选择。

* 不能在720p 分辨率下操作。

ROI(兴趣区域)功能（new）

*ROI 功能可能无法使用部分视频格式输入。有关详细信息，请参阅《支持输入信号》列表。

AV-UHS500MC配备的ROI功能可从单个输入信号源创建四个剪切（裁切）信号，用作独立的输入信号源。标准SDI输入接口5-8以及通过可选插槽连接的SDI/HDMI输入装置可使用ROI功能。


<主要功能>
•较多可使用12个*ROI信号源（每个视频输入较多4个ROI信号源）。
•与水平旋转/ 俯仰/ 变焦一样，可调整并记录每个素材的位置和尺寸（每个ROI较多可记录10个）。
•与水平旋转/ 俯仰/ 变焦一样，可在已记录的位置之间平滑移动。
•可用变焦比为10% (x10)至100%(x1)。
*当可选插槽A或B连接SDI或HDMI输入装置时。
