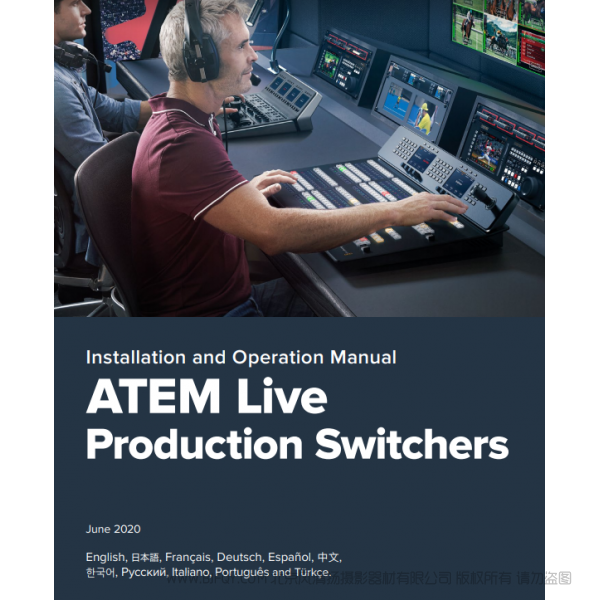

BMD ATEM Constellation 8K ATEM_Production_Studio_Switchers_Manual.pdf 说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手

BMD ATEM Constellation 8K  ATEM_Production_Studio_Switchers_Manual.pdf  说明书下载 使用手册 pdf 免费 操作指南 如何使用 快速上手
更新时间2021/04/26 点击数 6689 82.6MB 点我下载

接口

视频输入接口总数

40 x 上至Ultra HD / 10 x 8K

视频输出接口总数

28 x 上至Ultra HD / 7 x 8K

辅助输出接口总数

24 x 上至Ultra HD / 6 x 8K

SDI速率

1.5G、3G、6G、12G

音频输入接口总数

2 x 平衡1 / 4英寸插孔、1 x 32通道立体声BNC MADI输入接口。

音频输出接口总数

2 x 平衡1 / 4英寸插孔、2 x 32通道立体声BNC MADI输出接口。

时间码接口

同步输入

三电平或黑场

视频输入再同步

40路输入均配备

帧率和格式转换器

40路输入均配备

SDI视频输入

40 x 10bit 720p、1080i、1080p、2160p以及10 x 4320p可切换。

其他音频输出

1 x 5针XLR对讲。

SDI音频输出

所有SDI输出上都嵌入2个音频通道。

其他音频输入

1 x 5针XLR对讲。

SDI节目输出

从24路SDI输出中任选。

下变换SDI节目输出

SDI预监输出

从24路SDI输出中任选。

多画面分割总数

4 x 上至Ultra HD / 1 x 8K

SDI多画面分割输出

4

HDMI多画面分割输出

控制面板接口

以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。

内部时间码发生器

支持

Tally输出

可通过以太网接口连接Blackmagic Design的GPI and Tally Interface(需另购)添加。

计算机接口

1个USB 2.0端口。
