松下 Panasonic AG-MDR25MC/AG-MDC20MC 术野 医疗领域 专业 4K 画面采集 录制 多功能摄像机

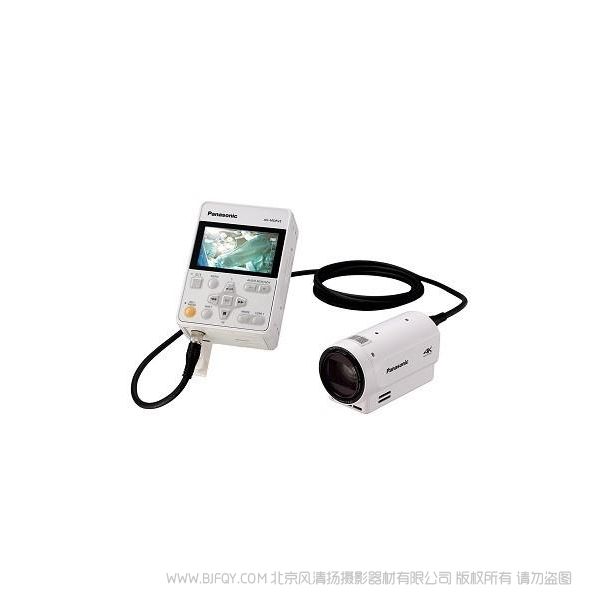

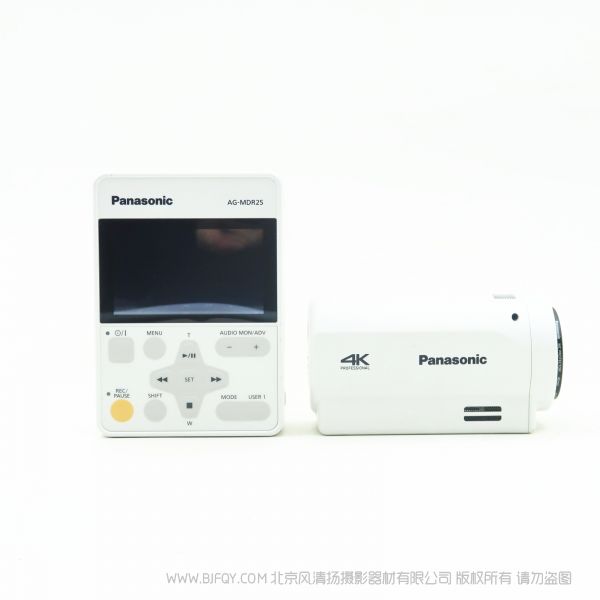

适用于记录高质量医学视频的 便携式摄录系统



◎ 新型POVCAM支持医学视频、内窥镜图像和IP网络化



继承了第一代POVCAM的小巧、轻便、自由式拍摄

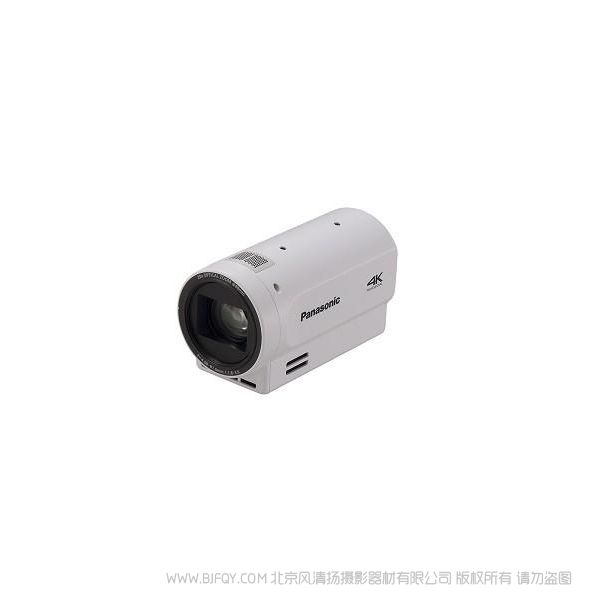

• 摄像机小巧紧凑，安装灵活
自由式：小巧轻便的设计和远程操作允许摄像机安装在以前无法安装的地方和角度，操作自由。
选配件线缆(3m/20m)：与第一代POVCAM的线缆相同，便于系统更换。
内置立体声麦克风：用于记录视频的声音。
反向扫描模式：图像倒置，用于顶置式摄像机拍摄。
场景文件：自动设置和三个手动设置文件允许切换并保存场景设置。

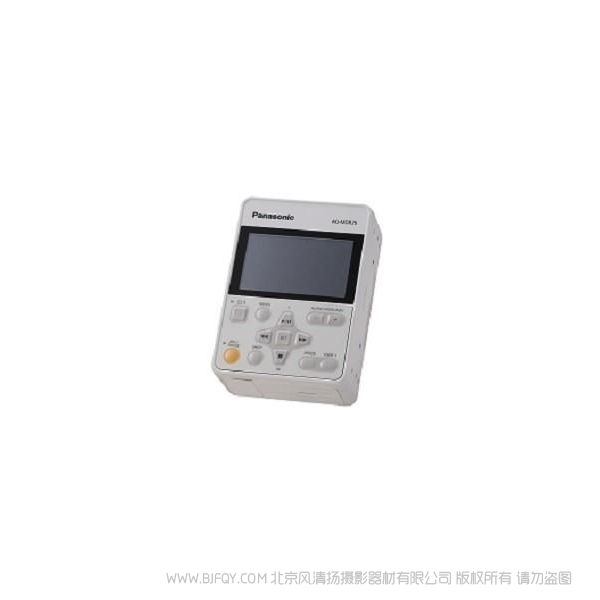

• 小巧轻便的电池供电摄像机
轻量、灵便型：摄像机上有触摸显示屏和大按钮，操作更完善。
键盘锁功能：操作按钮能暂时禁用，防止误操作。

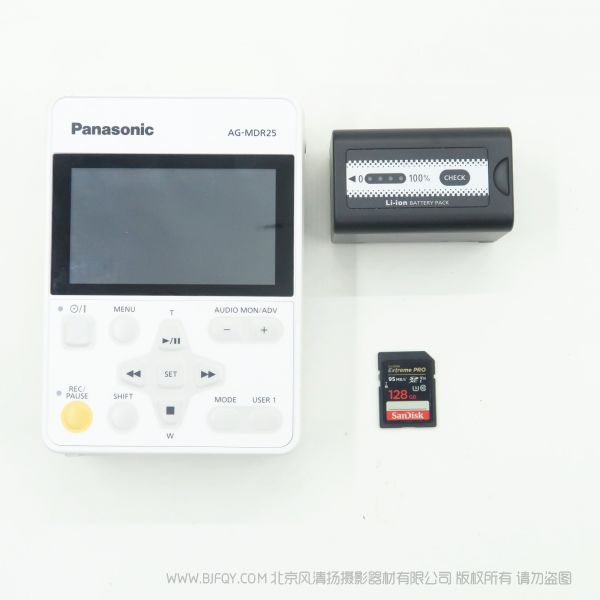

电池驱动: 后面板上有电池座。支持大容量电池(11,800mAh/8,850mAh/5,900mAh/ 5,800mAh)。

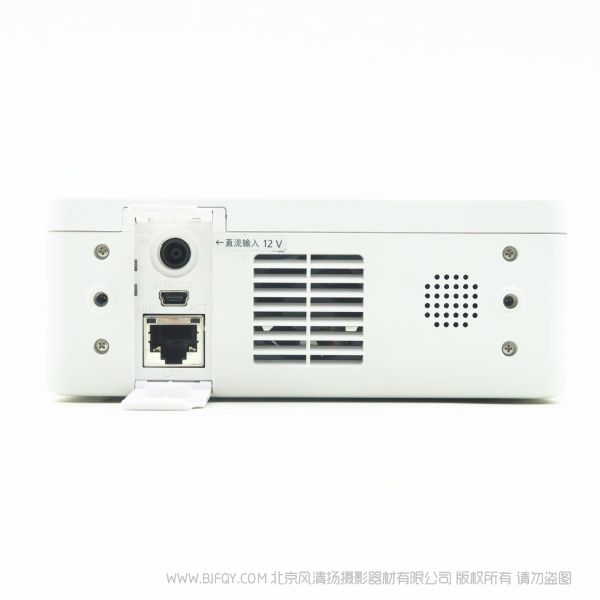

直流电源操作：搭载适于直流12V电源的输入接口。还包括交流适配器。
主机上的电源激活模式连接集中电源开/关。
左右两边均有螺纹孔,便于臂架安装。

• LCD触摸屏监视器
高分辨率：16:9屏，3.5英寸，约115万点面板。
LCD反转显示：LCD监视器上显示的图像可以垂直和水平反转。摄像机可以垂直反转以适应安装条件。
*当图像反转时，记录的图像将保持其原来的方向。
触摸面板：体积小，多种简易的功能操作。
13个用户按钮：除了一个硬键，还能显示12个用户按钮。功能可以分配到每个 按钮。四个场景文件按钮还可轻松切换场景设置。
辅助聚焦：峰值显示辅助聚焦（使用色彩加重聚焦区域）。



可靠性设计尤其适用于医疗应用
• 符合医学标准
医疗电子设备安全标准(IEC 60601-1) 和电磁兼容标准(IEC60601-1-2)。
*交流240V/60Hz，不符合该标准。

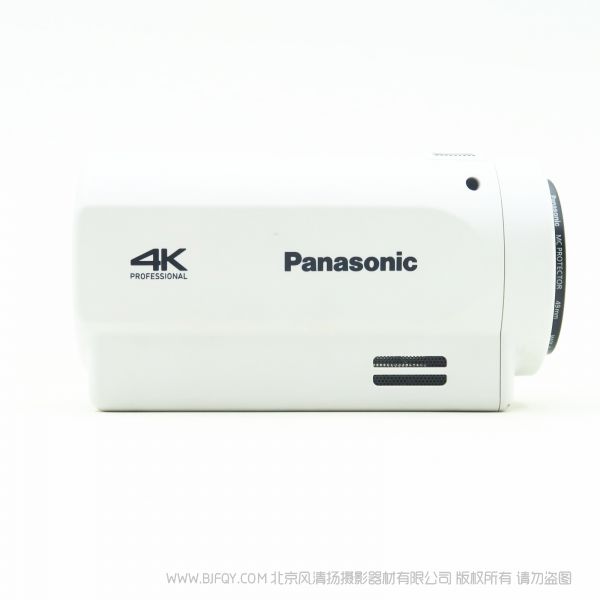

• 保护镜
小型术野摄像机镜头前部的保护镜(MC保护装置/附件) 作为标准附件。保护 镜头不被滴溅。

• 控制按键膜片
摄像机的控制按键采用覆膜触摸设计。表面无缝隙，用乙醇消毒即可，清洁简便。

记录高质量、高分辨率的外科图像
• 29.5mm *1 广角20倍光学变焦镜头
29.5mm *1 广角20倍光学变焦镜头：即使体积小巧，仍能实现29.5mm *1 广角拍摄。
20倍光学变焦：变焦范围从29.5mm *1 广角至612mm *1 特写，适用于多种应用。
智能变焦：允许在HD格式下以高达30倍变焦拍摄（4K时为22倍）。
数字变焦： 数字变焦(×1.4/×2/×4/×6/×8) ，在变焦过程中不影响亮度。结合光学变焦和智能变焦，较大可进行240倍变焦 *2 。
主机上的电源激活模式连接集中电源开/关。
左右两边均有螺纹孔,便于臂架安装。
*1: 相当于35mm。
*2: 在HD格式下使用20倍光学变焦+ 智能变焦+ 8倍数字变焦时。随着数字变焦放大率的增加， 图像质量会下降。

• 高分辨率4K (UHD)/FHD图像记录
小型术野摄像机配备总像素为1276万像素的 逐行扫描MOS传感器。除了4K (UHD 3840x 2160) 29.97p/23.98p/25p*和FHD(1920 x 1080) 59.94p* 图像，摄像机还支持多格式图像拍摄。(参见“记录格式”)
高分辨率、逐行扫描传感器大大超越了之前POVCAM 型号机的高清图像质量。全高清图像拍摄使用AVCHD格式，实现高图像质量和低码流数据传输。
* 仅当连接AG-MDC20MC小型术野摄像机时，才有可能进行4K拍摄。4K指UHD(3840 x 2160) 分辨率。4K拍摄模式下通过HDMI/SDI 输出的较大分辨率为FHD(1920 x 1080) 59.94i/50i。

• 5轴混合图像稳定器呈现稳定的图像
光学图像稳定器(HD/4K)：搭载强大的光学图像稳定器(OIS) 系统。即使在摄像机不稳 定的情况下，如安装在机械臂上时，图像也能得以校正。
5轴混合图像稳定器(HD)：在HD模式下，将电子图像稳定添加到光学系统 稳定器(OIS)系统中，探测并校正5个轴上的运动，包括滚动。对于边走边拍非 常有效。
自定义光学图像稳定器：当摄像机固定在天花板或万能工作台时，设置优化 振动控制（可切换）。



• 外科手术灯模式下可调节图像质量
外科手术灯模式：搭载色彩再现矩阵，可在外科手术灯下使用。
16轴独立色彩校正：可调节特殊的外科手术色彩。
光学ND滤镜： 光学 ND滤镜可手动切换(CLEAR, 1/4, 1/16, 1/64)。即使在外科 手术 灯高亮度照明的情况下，也可防止因光圈缩小带来的分辨率降低。
动态范围扩展(DRS)：该功能抑制阴影和高亮区，当同一个场景存在黑暗、明 亮和中度阴影时，可呈现有层次的图像。
增益/光圈： 较大可实现36dB的增益增量。还可单独调节光圈。
快门：支持带同步扫描的慢速快门功能。
其他图像调节：细节、V-细节、细节降噪、肤色细节、白平衡、色温、色度电平、 色度相位、主消隐脉冲、伽玛、黑伽玛、拐点和NR控制。
自动聚焦 + 自定义自动聚焦：可调节自动聚焦稳定性以适应外科手术条件。



◎ 支持IP流媒体和IP控制的多功能接口

• 用于IP流媒体和IP控制的LAN接口
LAN接口支持视频和音频的网络流媒体分布，以及文件传输和外部控制。网络
浏览器可实现来自电脑和平板电脑的访问，不需要专门的APP。通过松下远程
摄像机系统IP控制器（用于集成系统操作）还可进行控制。开放的IP命令还可
使用户轻松设计原系统。
IP控制：通过电脑、平板电脑或IP控制器可遥控进行记录开始/停止、片段删 除和小型术野摄像机控制（变焦、聚焦、光圈和菜单设置）。
IP流媒体：支持视频和音频IP流媒体。电脑、平板电脑和IP解码器可接受并监测信号。
文件传输：记录的片段可在连网电脑上下载。

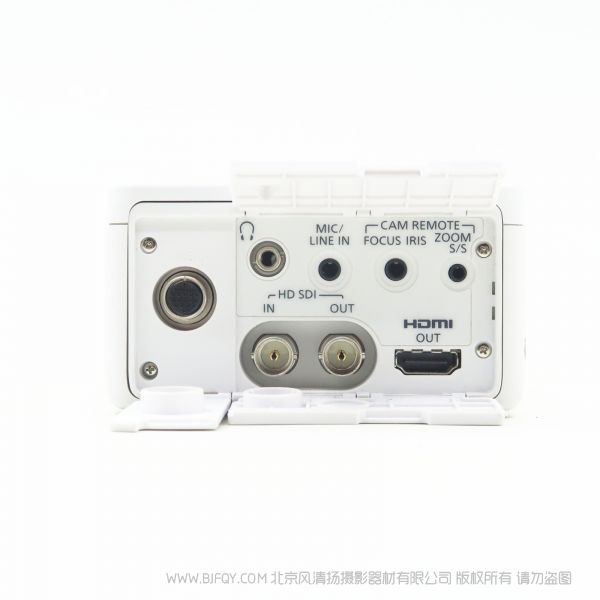

• SDI输入记录内窥镜图像及其他图像，SDI/ HDMI输出支持多种应用

SDI输入：配备一个支持3G-SDI的SDI输入接口。可以连接内窥镜或其他视频 设备并记录多种格式的图像，包括FHD(1920 x1080)59.94p/50p/23.98p/25p格式。
SDI 输出：配备3G-SDI兼容的SDI输出接口。FHD(1920 x1080)59.94p/50p/23.98p 图像可输出到外部监视器。
HDMI输出：支持4K (UHD) *1 /FHD图像的HDMI输出。结合SDI 输出和IP流 媒体，可较多向三个系统进行同时输出 *2 。
*1: 4K (UHD)视频的HDMI输出仅可用于4K (UHD)记录片段的回放。
*2: 同时输出不支持所有视频格式。输入/输出信号和记录格式是有条件限制的。

• 多功能接口
遥控接口：可对记录开始/停止、变焦、聚焦和光圈设置。
音频输入：配备立体声迷你插孔。线路输入/麦克风输入可切换。
USB 2.0: 在大容量模式下可进行电脑连接(miniB接口)。

◎ 多双SD 存储卡插槽(SDXC 存储卡) 和中继记录
• 双SD 存储卡插槽(SDXC存储卡)
支持大容量SDXC/SDHC存储卡。双SD 存储卡插槽和中继记录功能可连续使
用两张存储卡。热交换功能还可在记录过程中对两张卡进行交换。结合高效的
AVCHD格式的数据压缩，可在高质量PS模式下进行长达22小时*的记录，在
扩展（HE）模式下较长达112小时* 。
*1: 使用两张128-GB SDXC存储卡时。扩展的片段每10个小时自动分割，此时记录停止几秒。

• 多种记录/回放功能
从视频中制作照片：记录的视频图像可转换为单帧图像。这些可用于制作 高质量照片。
预记录：在普通记录开始前约3秒内连续记录图像和声音，以防错过重要时刻。
时间标记：图像上可添加日期和时间信息。可用于扩展研究活动和自然观察。
恢复播放：在回放的过程中按下停止键时，停止的位置就会储存在内存中。轻 轻按下播放键就会从停止的位置开始播放。
* 关闭电源，内存复位。在出厂默认设置中该功能不可用。
片段操作：支持快进、倒带、前进、后退和逐帧播放操作。



*使用AG-MDC20MC时。
