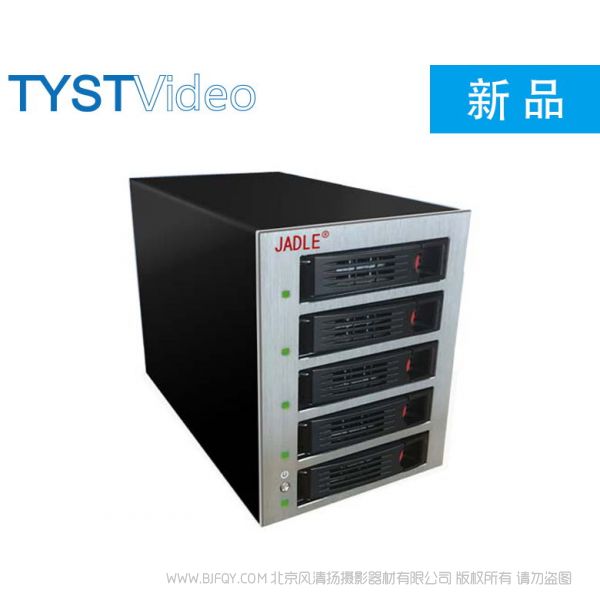

天影视通 TYST 5盘位列阵 JD-S05 L255 x W135 x H188.5 mm 约5Kg (不含硬盘) USB 3.0 , TYPE-C

产品概述：

支持5个SATA硬盘带有RAID和JBOD功能。4个硬盘即可以单独使用也可以将五个硬盘容量合并成一个大容量的硬盘使用，具有八种硬盘组合模式，支持RAID0、1、3、5、10、clone、Large、Normal。您可通过产品背部指拔开关跳线来硬件控制硬盘组合模式、亦可通过光盘所附的软件来管理控制硬盘组合模式，操作简单。

注意 # 1: 当硬盘容量或组合模式单卷标容量超过2TB时，windows XP系统将无法识别超出2TB的容量，请需在Win7下或Server版或更新的系统中使用。此为XP系统问题，与本产品质量无关。

产品规格：

支持的硬件：

具有USB3.0接口或TYPE-C接口的IBM PC/AT兼容计算机,Apple Macintosh (2001年3月以后出厂搭载PowerPC的Mac PC)

系统接口：

USB3.0/2.0/1.1传输口：具有USB3.0（兼容USB2.0/1.1）的计算机,TYPE-C传输端口

操作系统：

Window8, Window7,Windows Vista,Windows XP SP-1,Windows 2000 SP-3 ,Windows Me 及 Apple Mac OS X 10.3 或较新版本

包装内容：

主机

电源线

USB3.0传输线

锁2.5寸硬盘螺丝

光盘

产品各部位功能说明：

1) 电源开关：按一下开关为开启电源，POWER LED会随机亮起蓝灯。

2) 指示 LED: 用来指示主机与计算机连接的传输接口。

   a. USB 3.1：蓝灯亮时，表示主机与计算机是通过USB 3.1 线来连接工作，闪烁时表示计算机正在访问JD-S05产品。

   b. Rebuild/Error LED: 当有建立RAID模式组合失败，更换硬盘时磁盘阵列恢复时，此LED会闪烁黄色，表示正在恢复磁盘阵列数。当RAID模式错误时，此LED会长亮。

3) 抽取盘: 用食指与母指向内按住抽取盒滑动扣位，然后 向外用力可抽出硬盘抽取盘。放入时请先将托盘底部放平于产品支架，推入到位即可。

4) 电源输入: AC电源插座。

5) 复位：需改变硬盘组合模式时，需复位，然后再建立新的硬盘组合模式。

6) RAID开关: RAID模式设置开关。详细设定请见第4-2。

7) USB 3.1 端口(type-c接口): 使用USB线连接计算机用。当本产品未用USB连接电脑时，产品硬盘不会启动，产品处于待机状态。

8) 8*8日本原装静音风扇。

硬盘安装：

	1.如图轻按抽取盒中间部份，即可轻易取出硬盘抽取盒。
	2. 抽取盒设计为拧螺丝设计，请取下抽取盒两侧之固定侧板，将硬盘正确放入抽取盒中，并确定硬盘的底部螺丝孔是否放入于抽取盒的定位孔。
	3．将抽取盒四个螺丝孔拧上即可。
	4. 安装好的抽取盒，置入产品内，接上电源线、USB线连接计算机。开启电源开关。即可正常工作。

硬盘安装：

硬盘组合模式可以通过两种方法来设定，一种方法是通过产品背板的指拔开关来设置，另外一种方法是通过安装随机附送的管理软件来管理。
