舒尔 Shure AD1 腰包式发射机 AD1LEMO3 无线腰包式发射机兼容 Axient™ Digital 数字无线系统。

AD1 提供几乎无可挑剔的音频质量和射频性能，外加宽调谐、高密度模式和加密功能。具备牢固的金属构造，可使用充电电池供电（腰包可使用插座式充电器充电），有 TA4 和 LEMO3 接头可选。

AD1 无线腰包式发射机兼容 Axient™ Digital 数字无线系统。

AD1 具有突破性的射频性能和高达 184 MHz 的宽调谐范围，专业品质的无线数字音频触手可及。

注意:单独购买无线组件时，为了系统正常运行，请您确保频段匹配。

配有 LEMO 接头的腰包式发射机。

• 两种传输模式：可实现优化覆盖的标准模式，以及可实现较大系统通道数的全新高密度模式
• 加密功能，安全传输

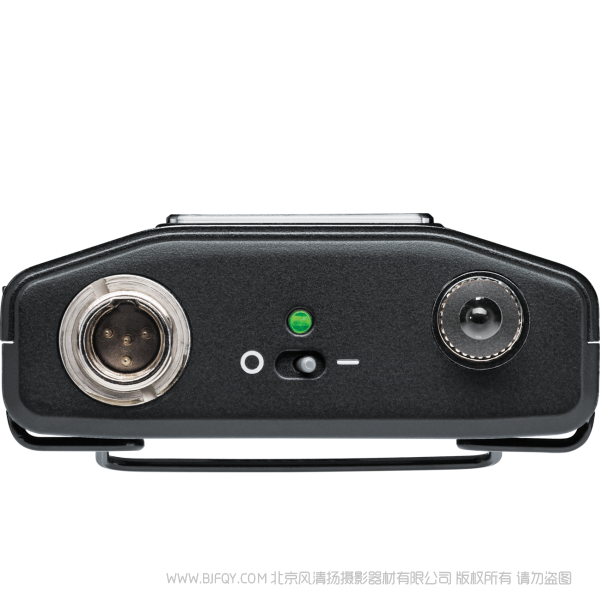

• 两种接头选项：TA4 和 LEMO3
• 可拆卸式 ¼ 波长天线
• AA 或 SB900A 锂离子充电电池，方便的电源选择
• 适用于插座式充电的外部充电单元

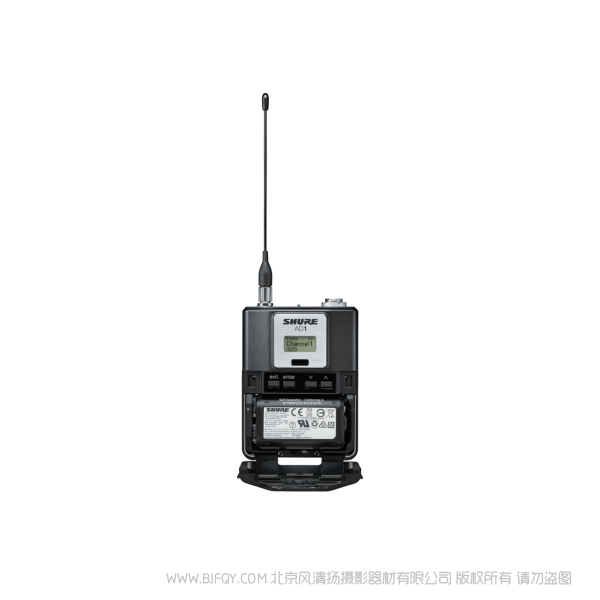

腰包式发射机，轻质耐用的镁合金外壳
两种传输模式：
-标准模式，可实现较佳覆盖范围
-全新高密度模式，可实现较大系统通道数和稳定的覆盖
射频载波范围 470-960MHz
带加密功能，安全传输
可拆卸式¼波长天线，工作范围100米
4针TA4M接口，适用于插座式充电的外部充电单元
频率和功率位图式背光LCD显示屏,锁定,自动发射机设置
1.5伏AA碱性电池续航8小时，舒尔SB900A 续航11小时

产地：墨西哥

外壳：镁合金
音频频率响应：20 H z- 20 kHz（±1 dB）
增益微调范围：-12 至 21 dB（1dB 步进）
音频输入：TA4M 4针非平衡接口，阻抗 1 mΩ
前置放大器等效输入噪声： 120 dBV A计权（典型值）
较大输入电平 1kHz：衰减器关闭 8.5 dBV，衰减器打开 20.5 dBV
射频输出：SMA接口，1/4波长天线，阻抗 50 Ω，占用带宽 ＜200 kHz
输出功率 电源：2 mW、10 mW、35 mW 可切换
尺寸（长 X 宽 X 深）86 x 66 x 23 mm
重量：142 克，不含电池

规格

话筒偏移范围

-12 至 21 dB（采用 1 dB 步进）

电池型号

Shure SB900B 充电锂电池或 LR6 五号电池 1.5 V

电池工作时间

@ 10 mW

尺寸

86 毫米 x 66 毫米 x 23 毫米（3.4 英寸 x 2.6 英寸 x 0.9 英寸 ）高 x 宽 x 深

重量

155 g（5.0 盎司），无电池

外壳

压铸金属

工作温度范围

-18°C (0°F) 至 50°C (122°F)

存储温度范围

-29°C (-20°F) 至 74°C (165°F)

音频输入

接头插头

4 针插头迷你连接器（TA4M） 或 Lemo 连接器

配置

非平衡

阻抗

较大输入电平

1% THD 下 1 千赫

前置放大器等效输入噪声 (EIN)

系统增益设置 ≥ +20

-120  dBV, A-加权, 典型

射频输出

接头插头

SMA

天线类型

1/4 波长天线

阻抗

50 Ω

占用带宽

<200 千赫茲

通道至通道间隔

调幅类型

Shure Axient 数字

电源

2 mW, 10 mW, 35 mW

Specific Absorption Rate (SAR)

< 0.20 W/kg

输入连接器示意图

TA4M

LEMO

频率范围和发射机输出功率

*差距在 608 至 614 MHz 之间。

**一个差距在 608 至 614 MHz 之间且一个差距在 616 至 653 MHz 之间。

***电源传送至天线端口。

†操作模式取决于所在地区。在巴西，将使用“高密度”模式。在秘鲁，较大功率电平为 10mW。

††在印度尼西亚限制为 10mW。

†††Z16 仅适用于日本。

△输出功率限定为 10 mW（608 MHz 以上）。

◇韩国将功率定义为传导功率 (ERP)，比表中声明的值低 1dB。

เครื่องโทรคมนาคมและอุปกรณ์นี้มีความสอดคล้องตามมาตรฐานหรือข้อกำหนดทางเทคนิคของ กสทช.

K55 606-694 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

G56 470-636 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

K57 606-790 MHz

* This equipment may be capable of operating on some frequencies not authorized in your region. See Licensing Information.

许可信息

许可授予：本设备在一些特定地区使用可能需要获得主管部门许可证。请向您所在国家的主管部门咨询相关要求。未经 Shure Incorporated 明确许可的修改或改装会使你操作本设备的授权失效。 获得 Shure 无线话筒设备的授权是用户的责任，许可情况取决于用户类型和应用情况以及选择的频率。Shure 强烈建议你在选择和订购频率之前，应与相关的无线电管理机构联系，以了解许可授予情况。

低功率電波輻射性電機管理辦法

第十二條

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。 第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

澳大利亚无线警告

此设备在 ACMA 级许可下运行且必须符合所有该许可的所有条件，包括运行频率。在 2014 年 12 月 31 日之前，如果此设备运行在 520-820 MHz 频带，则它将符合条件。警告：在 2014 年 12 月 31 日之后，为了符合条件，此设备不得运行在 694-820 MHz 频带。

除了本操作手册中指定的电源、频率或其他参数外，无需用户操作控制。

请遵循您当地的电池、包装和电子废弃物的回收计划。

认证

符合美国联邦通讯委员会法规第 15 章和法规第 74 章的规定。

符合 RSS-210 已通过加拿大 ISED 认证。

FCC ID： DD4AD1G55、DD4AD1G57、DD4AD1K53、DD4AD1K54、DD4AD1X55。IC： 616A-AD1G55、616A-AD1K53。

符合下列欧盟指令的基本要求：

• 2008/34/EC 修订的 WEEE 指导原则 2012/19/EU
• RoHS 指导原则 EU 2015/863

注意：请遵循您所在地的电池和电子废弃物回收方案

本产品符合所有相关欧盟指令的基本要求，并且允许使用 CE 标志。

Shure Incorporated 特此声明该无线电设备符合指令 2014/53/EU 的要求。欧盟符合性声明的全文可在以下网址查看：http://www.shure.com/europe/compliance

授权的欧洲代表：

Shure Europe GmbH

欧洲、中东、非洲总部

部门：欧洲、中东、非洲批准部

Jakob-Dieffenbacher-Str.12

75031 Eppingen, Germany

电话：+49-7262-92 49 0

传真：+49-7262-92 49 11 4

电子邮件：EMEAsupport@shure.de

（一）本产品符合“微功率短距离无线电发射设备目录和技术要求”的具体条款和使用场景；

（二）不得擅自改变使用场景或使用条件、扩大发射频率范围、加大发射功率（包括额外加装射频功率放大器），不得擅自更改发射天线；

（三）不得对其他合法的无线电台（站）产生有害干扰，也不得提出免受有害干扰保护；

（四）应当承受辐射射频能量的工业、科学及医疗（ISM）应用设备的干扰或其他合法的无线电台（站）干扰；

（五）如对其他合法的无线电台（站）产生有害干扰时，应立即停止使用，并采取措施消除干扰后方可继续使用；

（六）在航空器内和依据法律法规、国家有关规定、标准划设的射电天文台、气象雷达站、卫星地球站（含测控、测距、接收、导航站）等军民用无线电台（站）、机场等的电磁环境保护区域内使用微功率设备，应当遵守电磁环境保护及相关行业主管部门的规定。
