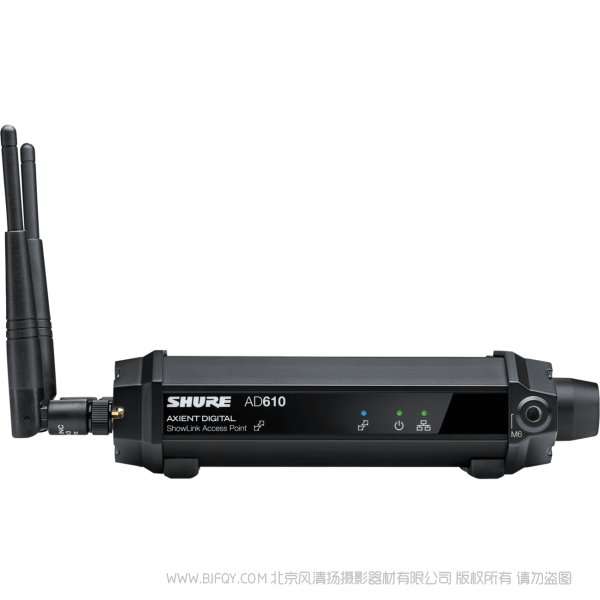

Shure 舒尔 AD610 Diversity ShowLink® 接入点 为所有链接的发射机和接收机提供无线ShowLink连接 分集 ShowLink接入点

AD610为所有链接的发射机和接收机提供无线ShowLink连接。ShowLink技术提供出众的远程控制和监控功能，无论您面对什么样的射频环境，都能轻松协调清晰、可用的频率。

AD610 ShowLink接入点可以实时远程控制所有链接到ShowLink的Axient®发射机，包括ADX和AXT系列型号。接入点允许使用2.4 GHz (IEEE 802.15.4)无线通信的接收机或Wireless Workbench®全面管理发射机参数。所有参数变化都不会影响到表演者的演出。

多个接入点可扩展操作范围或者增加ShowLink网络支持的发射机数量。接入点具有真分集天线输入，包含用于¼"-20和M6 x 1.0的安装点。

• 功能特性
• 包装内容
• 1 - WA371 Wireless microphone clip for mounting on a microphone stand
• 1 - C825 Shielded 25-foot Ethernet cable for ShowLink access point, RJ45-to-EtherCon connector
• 1 - 31A1856 Euro thread adapter for WA371

• 为所有链接的发射机和接入点之间提供无线网络连接
• 每个接入点可实时无线远程控制多达16台发射机
• ShowLink提供调节增益、改变频率、静音信号等功能
• 在2.4GHz频率范围内保持稳定链路的真分集天线方案
• 自动通道选择扫描2.4GHz范围以获得较佳通道可保存扫描结果，用于以后在Wireless Workbench中分析
• 如果信号降级，自动频率捷变功能将网络移动到较佳可用通道
• 支持扩展范围的高功率选件，可通过Wireless Workbench访问（视地区而定）
• 与Axient Digital ADX系列和Axient模拟（AXT系列）系统兼容

产地：墨西哥

分集 ShowLink接入点
在所有链接的发射机和接收机之间提供无线网络连接。
每个接入点可实时无线远程控制多达 16 台发射机
提供调节增益、改变频率、静音信号等功能
真正的分集天线方案在 2.4 GHz 频率范围内保持稳定的链路
自动通道选择扫描 2.4 GHz 范围以获得较佳通道
如果信号降级，自动频率捷变功能将网络移动到较佳可用通道
与 Axient Digital数字无线系统 ADX 系列和 Axient 模拟系统兼容

规格

通用

天线类型

2 全方向性 2.4 GHz

容量

24 Axient ShowLink 设备（AXT 或 ADX 型号）

固定类型

WA371 话筒夹或 1/4-20 螺纹固定

工作温度范围

-18°C (0°F) 至 60°C (140°F)

存储温度范围

-29°C (-20°F) 至 74°C (165°F)

尺寸

190 毫米 x 102 毫米 x 47 毫米（7.48 英寸 x 4 英寸 x 1.85 英寸） 高 x 宽 x 深，无天线

重量

464 g（16.3 盎司），无天线

外壳

压铸铝

电源要求

IP 等级

IPX3

ShowLink

网络类型

IEEE 802.15.4

频率范围

2.40 至 2.4835 GHz（16 个频道）

射频输出功率

10 dBm

ERP / 20 dBm

ERP（取决于相应的国家法规）

工作范围

天线连接

接插件

2 SMA（外壳=接地，中心=信号）

阻抗

50 Ω

扫描电台

扫描器射频灵敏度

-106 dBm，典型值（集成天线）

网络

网络接口

以太网 10/100 Mbps

网络寻址功能

DHCP 或手动指定 IP 地址（可使用 Wireless Workbench 进行配置）

认证

符合下列欧盟指令的基本要求：

• 2008/34/EC 修订的 WEEE 指导原则 2002/96/EC
• RoHS 指导原则 2011/65/EU

注意： 请遵循您所在地的电池和电子废弃物回收方案

本产品符合所有相关欧盟指令的基本要求，并且允许使用 CE 标志。

Shure Incorporated 特此声明该无线电设备符合指令 2014/53/EU 的要求。欧盟符合性声明的全文可在以下网址查看：http://www.shure.com/europe/compliance

授权的欧洲代表：

Shure Europe GmbH

欧洲、中东、非洲总部

部门：欧洲、中东、非洲批准部

Jakob-Dieffenbacher-Str.12

75031 Eppingen, Germany

电话：+49-7262-92 49 0

传真：+49-7262-92 49 11 4

电子邮件：EMEAsupport@shure.de

符合下列标准的要求：

EN 300 328

EN 301 489 第 1 部分和第 17 部分

IEC60950

已通过 FCC 第 15 章认证。

本设备符合 FCC 法规第 15 章的规定。 必须满足以下两个条件才能执行操作：(1) 本设备不产生有害干扰，并且 (2) 本设备必须能够接受包括可能导致设备意外操作的任何干扰。

本设备除 RSS 标准以外，符合加拿大工业部许可证的要求。必须满足以下两个条件才能够操作本设备：(1) 本设备不产生干扰，并且 (2) 本设备必须能够接受包括可能导致设备意外操作的任何干扰。

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

符合 RSS-247 已通过加拿大 ISED 认证。

此射频发射机已通过加拿大工业部认证，可在允许的较大增益下和列出的每种天线类型的必需天线阻抗下，用于下面列出的任何天线类型。 严格禁止未在该列表中列出的天线类型（增益超出指定给该类型的较大增益）在该设备中使用。

FCC ID： DD4AD610。IC： 616A-AD610。

加拿大无线警告

本设备在无保护、无干扰的情况下工作。如果用户想要获取在相同电视波段工作的其他无线电业务的保护，则必须获取无线电许可。如需了解详细信息，请查询加拿大创新、科学及经济发展部的“客户程序通知 CPC-2-1-28”文件：“电视波段中免许可低功率无线电设备的自愿许可”。

安装发射机时必须与所有人员较少保持 20 厘米的距离。

注意：EMC 符合性测试是使用提供的和推荐的缆线类型完成的。使用其它缆线类型可能会降低 EMC 性能。

重要产品信息

许可信息

许可授予：本设备在一些特定地区使用可能需要获得主管部门许可证。请向您所在国家的主管部门咨询相关要求。未经 Shure Incorporated 明确许可的修改或改装会使你操作本设备的授权失效。 获得 Shure 无线话筒设备的授权是用户的责任，许可情况取决于用户类型和应用情况以及选择的频率。Shure 强烈建议你在选择和订购频率之前，应与相关的无线电管理机构联系，以了解许可授予情况。

用户信息

本设备已经过测试，符合 FCC 法规第 15 章有关 B 类数字设备的限制。此类限制旨在合理防范安装在住宅中的设备产生有害干扰。本设备产生、使用并可能发射无线电频率能量，如果没有按照要求安装和使用设备，可能会对无线电通讯产生有害干扰。但是，并不保证本设备在特定的安装情况下不产生干扰。如果本设备确实对无线电或电视机的接收产生有害干扰，可以通过关闭再打开设备的方法来确定干扰，建议用户采取以下措施自行清楚干扰。

• 调整接收天线的方向或位置。
• 增大该设备和接收机之间的距离。
• 将设备连接到与接收机不同的电路插座。
• 可以向经销商或有经验的无线电/电视工程师咨询以寻求帮助。
