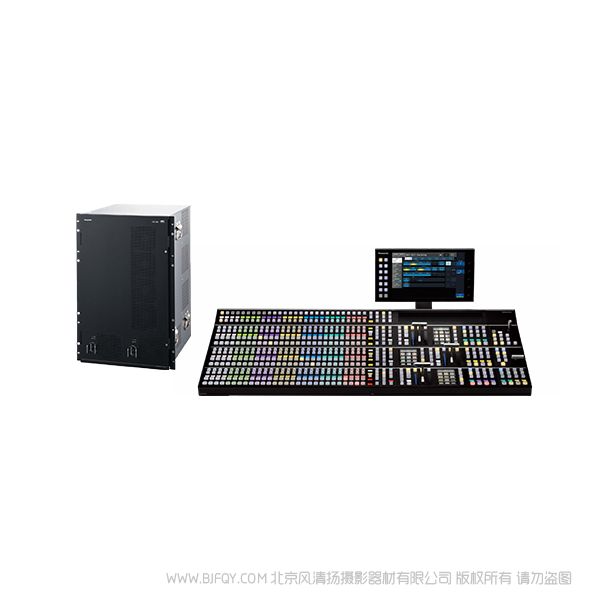

松下 Panasonic AV-HS8300系列 12G-SDI 现场切换台 4K与HD具备相同的性能和操作性
￥ 0.00元
相关推荐
4K与HD具备相同的性能和操作性
◆ 4K系统、操作过程中不可或缺的跳线盘，支持12G线缆
◆ 可在HD/4K兼容操作HDR/SDR， 支持BT.2020/709
AV-HS8300系列
12G-SDI 现场切换台
全新升级现场切换台系统
可完整的实现无缝高清 /4K 的视频拍摄制作
AV-HS8300系列
4K与HD具备相同的性能和操作性
● 4K/HD模式下配置80路输入/40路输出。
● 支持2160/50p、1080/50i的影像格式。
● 4K模式下3ME，2K模式下3ME。
● 输入配置FS、色彩校正功能，输出配备色彩校正功能。
※1/2 的输入 / 输出配备 FS、色彩校正功能
4K系统、操作过程中不可或缺的跳线盘，支持12G线缆
我们与合作伙伴反复验证，以确保12G-SDI的传输 质量。实现了与传统高清系统相同的可操作性。
全新系列12G-SDI现场切换台，适用于演播室，切换台、路由切换台和外围设备的主要组件。 可以根据HD/4K节目制作需求和操作升级系统。
另外，还支持较新的动态范围、色域等影像制作。无论是HD还是4K，都能提供较适合运行的整体系统解决方案。
完整的键控器和图像存储功能，提高节目影像制作能力。
即使在4K下也能实现与传统HD相同或更高的功能和效果。
■ 丰富多彩的键控器适用于各种节目的制作
※ 该图适用于 3ME 配置。
ME键功能
● PinP 器
ME键控器上搭载了2.5D-DVE。除缩小和旋转关键点之外，还可以使用特殊的蒙版关键点和画框轻松创建圆形和圆角等画中画。还具有纹理功能，可捕获纹理图像（V、K、蒙版）并合成帧擦除。一键可以擦除画面，减轻操作负担。
使用PinP的效果示例
可以在专用存储器中登记多达81个纹理图像，并将其保存为 项目文件，进行读取。
纹理菜单和SSD存储器显示屏幕示例
● 色键
采用Primatte®算法，可以实现实时和高质量抠像组合。标配 1ME 4通道色键。
完整的 USK 和 DSK 功能
● USK（上游键控器）
配备8通道上游键，可在ME输入信号上添加文字。例如，可以在不使用转换素材的ME键控器的情况下，添加转播方的素材名称之类的文字。还可以通过ME选择每个USK的PGM、PVW和CLN。
USK配置和使用示例
● DSK（下游键控器）
ME配备4通道下游键。可以根据PGM1和PGM2两系统的输出选择不同的基础信号。此外，AV-HS8300系列还可以通过扩展用EXT合成器任意复用DSK1～8输出至EXT1～4。这个EXT合成器安装在每级ME的键控器中，ME中也可以创建多个节目。通过这些功能，可以支持网络/本地、本地/国际、主场/客场等多种比赛转播。
DSK内部配置
■ 除了键控制器，每级ME还配备了2通道3D-DVE
所有ME都配备了用于A/B总线转换的2通道3D-DVE。ME之间互相兼容。传统HD中的所有3D效果（例如翻页）也与4K兼容。还具有图像功能，Key Bus上可实现喷涂、散焦和马赛克等效果。
DVE过渡，图像效果示例
■ 适用于各种场景的存储器功能
切换台内部支持4K实现静止画面/动态画面存储器功能。通过采用SSD存 储器，可以进行高速访问。
● 视频存储器
静止画面存储器（STILL）和动态画面存储器（CLIP）各搭载8通道(V+K)。4K视频可录制15秒，2K视频可录制60秒（标清模式），每路动态画面存储器可录制附带的嵌入音频。静止画面和动态画面可在内存非挥发性存储器（SSD）上分别保存81通道，并可以从菜单和多选择面板中高速调用。
● 动画Wipe
利用视频存储器中收录的动态画面(CLIP)与ME过渡链接起来，可简单完成动态画面Wipe制作。可以选择ME的AUTO键、推子、按键ON/OFF等进行联锁，可以指定视频播放的IN/OUT点和调整ME推子的开始/结束点，即可调整素材时间。
视频内存配置和菜单显示
■ 可实现各种现场表演的收录功能
配备多种收录功能，可存储视频效果的操作和设置状态。根据操作场景使用，方便视频现场制作。
● 快拍存储器
可以收录和调用多达81种ME影像效果，例如背景转换按钮、PinP大小、位置、边框宽度和锁定。可以轻松完成从目前影像切换到拍摄存储器中收录影像和动作，从而实现更为高效的演出效果。
● 事件存储器
搭载了可将连续影像效果按照时间轴进行收录、连续播放功能实现了无缝对接的效果。另外，可以通过EMEM-Link功能、wipe模式可以淡入淡出。
● 宏存储器
搭载了可以记录控制面板一系列操作并能播放的宏存储器功能。可以调出不作为影像效果输出的操作设置。宏存储器的播放可通过触发Macro BUS等交叉点按钮实现。
动画 (CG) 划像的定时调整示例
■ 标配搭载了4通道的多画面分屏
除了切换台输入之外还可以显示内部素材，因此即使有专用的多画面机器，也可以专供切换台操作员使用。可以在AUX总线上选择和多画面输出。
● 多画面布局可以从每个系统的 4/5/6/9/10/16 个分区模式中选择。
● 可以显示源名称、Tally、音频电平表、 时钟和安全标记。
多画面使用示例
完美的现场操作
独具匠心的控制面板和菜单面板
■ 控制面板
控制面板各部分的布局可通过模块化面板配置进行定制。还可以选择交叉点按键的数量和大小以及菜单面板的大小。
ME/AUX交叉点
● 交叉点开关采用RGB发光LED触屏，较多8组可根据材质和系统任意颜色分组（多色交叉点开关）。
● 交叉点总线可在4条线上切换。还可以通过为每级ME的页面分配不同的表为每级ME创建分配状态。
● BUS ASSIGN功能允许将总线应用程序分配到每级ME的四个交叉点。例如分配4条总线给Key1-4，或者分配宏存储播放。
● 通过PGM LINK功能，可以在不同ME之间进行总线操作的联动。可以联动背景素材、PinP素材等。
● ME切换功能可以切换由ME操作序列（包括过渡段、多选段和KEY操作段）控制。
● 交叉点按键带有触觉响应， 可以选择17.4mm² 和15 mm²的尺寸。
■ 菜单面板
使用触摸屏可以进行直观、快速的菜单操作。
菜单面板有两种屏幕尺寸可供选择。
●10.1 型 LCD 面板 ：旋钮位于屏幕底部。
●12.1 型 LCD 面板 ：旋钮位于屏幕右侧。
全新升级的菜单GUI
● 继承了传统AV-HS5300的布局和可操作性，即使设备更新也可以灵活地操作。
● 视频存储器功能（STILL、CLIP）的操作菜单被缩略图显示，认画面后可选择。
● HDR/SDR等色彩空间信息根据4K/HD混合操作显示。
现场演播室核心切换台可以根据 HD/ 4K 的操作形式进行选择
支持12G-SDI现场切换台
AV-HS8300系列
4K模式下较大配置80路输入、40路输出。
● 支持1.5G-SDI和12G-SDI输入/输出信号。
● 支持2160/50p、1080/50i等视频格式。
● 4K模式较大配置支持3ME，2K模式较大配置支持3ME。
● 具备ME转换效果(MIX/WIPE/DVE/KEY/色键)。
详细规格
■ AV-HS8300系列系统格式的功能对比
| 功能 | AV-HS8300系列 | |
| 模式 | 2K模式 | 4K模式 |
| 格式 | 1080/50i | 2160/50p |
| 输入输出信号 | 1.5G-SDI | 12G-SDI |
| 较大输入数 | 80 | |
12G-SDI输入板 12G/1.5G-SDI×10输入 安装8张板卡时 | ||
| FS、色彩校正频段数 | 1/2 | |
| 较大输出数 | 40 | |
12G-SDI输出板 12G/1.5G-SDI×10输出 安装4张板卡时 | ||
| FS、色彩校正功能 | 1/2 | |
| 较大ME数 | 3 | |
| 键控数／ME | 标准4 | |
| 色键数／ME | 4（采用Primatte®） | |
| DVE数／ME | BKGD 2通道、每级键控器 | |
| 静止画面功能（STILL） | 8ch（V＋K） | |
| 动态画面功能（CLIP） | 8ch（V＋K） | |
| 每通道的记录时间 | HQ ：30秒、SQ ：60秒 | HQ：7.5秒、SQ ：15秒、LQ：30秒 |
| USK | 8通道 | |
| DSK | 4通道 | |
| AUX列 | 20 | |
| MV（多画面） | 4通道 | |
| 可记录在内置存储设备（SSD）中的项目数量 | 300 | |
■ AV-HS8300系列框图
■ AV-HS8300系列主机配置清单
| 型号 | 名称 | 主要功能 |
| AV-HS83U2 | 主机 | 输入插槽 x 8，输出插槽 x 4 * 不包括供电设备 |
| AV-HS80M1 | 12G-SDI输入板 | 添加10个12G-SDI输入板 M1和M11总共较多可以安装8张板卡 |
| AV-HS80M2 | 12G-SDI输出板 | 增加10个12G-SDI 输出板 M2和M12总共较多可以安装4张板卡 |
| AV-HS80M3 | ME输入板 | ME输入处理板 |
| AV-HS80M4 | ME-MAIN主板 | ME处理板 |
| AV-HS80M6 | XPT板 | XPT处理板 |
| AV-HS80M7 | ME输出板 | ME输出处理板 |
| AV-HS80M8 | CONT主板 | 板卡添加COM接口、GPI输入接口 GPI输出接口、REF接口 |
| AV-HS80M15 | CPUSG板 | — |
| AV-HS80D1 | SSD固态硬盘单元 | 保存静止画面、视频和项目文件 |
技术参数
| 控制面板 | ||
| 电源 | AC 100 V、50/60Hz | |
| 功耗 | 120 W | |
| 工作温度 | 0 ℃～40 ℃ | |
| 工作湿度 | 10％ ～ 90％（无结露） | |
| 基础单元 | 重量 | 3ME / 28XPT时：约25 kg（不包括配件） 2ME / 20XPT时：约15.5 kg（不包括配件） |
| 尺寸（WxHxD） | 3ME / 28XPT时：1089 mm×148 mm×488 mm（不包括凸出部分） 2ME / 20XPT时：831 mm×127 mm×358 mm（不包括凸出部分） | |
| MAIN FRANE接口 | 100Base-TX、支持AUTO-MMDIX（用于连接控制面板） ・连接线缆：LAN线缆（CAT5E），较大100m 推荐线缆STP（屏蔽双绞线） ・接口：RJ-45 | |
| MENU PANEL接口 | 用于菜单面板 ・接口：DVI-D ・由于是独立的信号格式，DVI-D监视器无法显示。 ・不能与连接到DVI-D接口的DVI-D监视器并用。 通过显示器切换开关选择。 | |
| DVI-D接口 | 用于在DVI 监视器（电脑）上显示菜单 ・接口：DVI-D ・监视器分辨率: 1366×768 兼容监视器 ・不能与< 菜单面板> 接口同时使用。采用显示选择开关选择。 | |
| MOUSE接口 | 用于在DVI 监视器（电脑）上显示菜单 ・接口：USB（ A型, 母） ・不能用于菜单面板 | |
| 显示选择开关 | 用于选择< 菜单面板> 接口或接口的开关 | |
| COM1（M）接口 | RS-422 控制接口 用于控制外部设备的主/ 从接口 ・接口：D-sub 9-pin ( 母), 英制螺钉 | |
| COM2（RS-232） 接口 | RS-232 控制接口 用于控制外部设备的接口 ・接口：D-sub 9-pin ( 母), 英制螺钉 | |
| GPI I/O接口 | GPI 输入：8 路输入，GPI，光耦合感应 ALARM 输出：1 路输出，集电极开路输出（负逻辑） GPI 输出：10 路输出，从GPI 中选择，tally，集电极开路输出 ・接口: D-sub 25-pin ( 母), 英寸螺钉 ・可以在菜单中切换 | |
| 供电设备 | 重量 | 约15 kg（不包括配件） |
| 尺寸（WxHxD） 4 | 482 mm×66 mm×420 mm（不包括凸出部分） 1.5RU | |
| 菜单面板 | ||
| AV-HS80C3（12.1 型） | AV-HS70C3（10.1 型） | |
| 电源 | DC 12V / 0.65 A ※通过附带的线缆，从控制面板进行供电 | DC 12V / 0.54A ※添通过附带的线缆，从控制面板进行供电 |
| 功耗 | 7.8 W | 6.48 W |
| 工作温度 | 0 ℃～ 40 ℃ | |
| 工作湿度 | 10％ ～ 90％（无结露） | |
| 重量 | 约 2.0 kg（不包括配件） | 约 1.7 kg（不包括配件） |
| 尺寸（WxHxD） | 358 mm×190 mm×46 mm | 290 mm×177 mm×46.1 mm 4RU |
| 控制面板接口 | 用于控制面板 ・接口 ：DVI-D ・采用一个独立信号格式，不能显示 DVI-D 来源 。 ・不能与连接到控制面板接口的 DVI-D 监视器同时使用。 将控制面板显示选择开关设置为 < MENU PANEL> 接口。 | |
| 主机 | |||
| 电源 / 功耗 | <AC 输入 1A> 100 V ～、50 Hz/60 Hz、10 A <AC 输入 1B> 100 V ～、50 Hz/60 Hz、10 A <AC 输入 2A> 100 V ～、50 Hz/60 Hz、10 A <AC 输入 2B> 100 V ～、50 Hz/60 Hz、10 A 支持冗余电源：功耗1700W | ||
| 工作温度 | 0 ℃ ～ 40 ℃ | ||
| 工作温度 | 10％ ～ 90％（无结露） | ||
| 重量 | 约76.5 kg | ||
| 尺寸（WxHxD） | 482 mm×710 mm×575 mm（不包括凸出部分）、16RU | ||
| 视频接口 | 12G-SDI 输入 1～ 12G-SDI输入 80接口 | 较大80路 ・接口：BNC×80 | |
| 12G-SDI | 12G串行数字，符合SMPTE 2082 标准 ・11.88/1.001 Gbps | ||
| 12G-SDI 输出 1～ 12G-SDI 输出 40接口 | 较大40路 ・接口：BNC×40 | ||
| 12G-SDI | 12G串行数字，符合SMPTE2082标准 ・11.88/1.001 Gbps | ||
| 视频格式 | 4K模式时：2160/59.94p 2K模式时：1080/59.94i | ||
| 信号处理 | Y：PB：PR | 4：2：2 10 bit | |
| ME数 | 4K模式时：3ME 2K模式时：3ME | ||
| 同步接口 | REF接口 | Genlock模式：B.B 或三电平同步输入信号（带有环通） ・如果环通输出不使用，提供一个75Ω 终接。 ・接口：BNC ・与支持的系统格式的场频率相同 | |
| 控制接口 | LAN接口 | 与100Base-TX 和AUTO-MDIX 兼容（用于IP控制） ・连接线缆：推荐LAN线缆（CAT5e）、较长100m、 建议采用STP（屏蔽双绞线）线缆。 ・接口：RJ-45 | |
| PANEL接口 | 与100Base-TX 和AUTO-MDIX 兼容（用于控制面板连接） ・线缆：推荐LAN 线缆（CAT5e）、较长100m、 建议采用STP（屏蔽双绞线）线缆。 ・接口：RJ-45 | ||
| COM1（M）/ COM2（M）/ COM3（M）接口 | RS-422 控制接口 用于控制外部装置的主/ 从连接 ・接口: D-sub 9-pin ( 母)×3，英寸螺钉 | ||
| COM4（M/S） 接口 | RS-422 控制接口 用于控制外部装置的主/ 从连接 ・接口: D-sub 9-pin ( 母)，英寸螺钉 ・通过菜单可以在主连接和从连接之间切换 | ||
| GPI 输入接口 | GPI 输入：18路输入，GPI，光耦合感应 ALARM输出：1路输出，集电极开路输出（负逻辑） ・接口: D-sub 25-pin( 母), 英寸螺钉 | ||
| GPI 输出1/ GPI 输出2接口 | GPI 输出：48路输出，从GPI中选择， tally 集电极开路输出 ・接口: D-sub 25-pin( 母) x 2, 英寸螺钉 | ||
