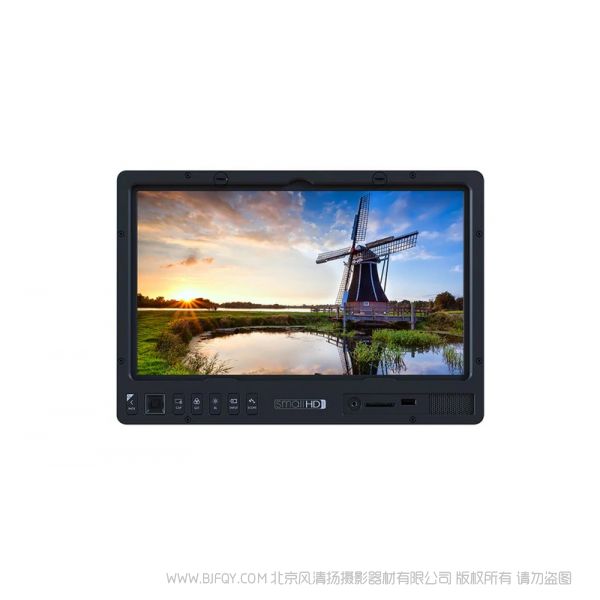

SmallHD 1303 HDR Production Monitor 具有 1500 NITs 亮度的全高清 13 英寸液晶显示器

将焦点拉到户外所需的图像清晰度。

型号： MON-1303HDR
输入： 2x SDI、HDMI
输出： 2x SDI、HDMI
显示器： 13 英寸、1920x1080、1500nits 带 HDR 预览

姓名

1303演播室制作监视器

需要出口

真的

库存单位

库存单位

MON-1303HDR

产品编号

产品编号

4377644564613

环境的

物品重量（盎司）

144

包装重量（盎司）

192

高度（英寸）

9

宽度（英寸）

13

长度/深度（英寸）

2.88

遵守

FCC、IC、CE、RoHS

工作温度

32F - 100F

贮存温度

33F - 115F

屏幕保护

亚克力或抗反射亚克力屏幕保护膜作为选项提供

挂载点

顶部、左侧和右侧 2x ¼”-20；RapidRail - 显示器后部的冷靴式导轨

建造

全阳极氧化铝底盘

展示

面板类型

IPS

对角线尺寸

13

解析度

1920x1080

像素密度

170 PPI

纵横比

16:9

活动区域

11.59” x 6.52”

亮度

1500 尼特

对比

1140:1

色域

100% 推荐 709

颜色深度

10 位 (8+2)

视角

178度

背光类型

引领

可调背光

是的

自适应颜色 (IN)

不

亮度

1500 尼特

DCI-P3 颜色

100% 推荐 709

输入信号

3G-SDI 输入类型

YCC 4:2:2 @ 10 位：1080p60、1080p59.94、1080p50、1080i120、1080i119.88、1080i100

HD-SDI 输入类型

YCC 4：2：2 @ 10位：1080p30，1080p29.97，1080p25，1080p24，1080p23.98，1080psf30，1080psf29.97，1080psf25，1080psf25，1080psf24，1080psf24，1080psf23.98，1080.98，1080.98，1080.660ie nig9 ni.iy，，10.98，1080i，，10.660，，10.660 ,， 94、720p50、720p30、720p29.97、720p25、720p24、720p23.98

SD-SDI 输入类型

480i29.97、576i25

HDMI 输入类型

支持 YCC 4:2:2 @ 8 位，RGB 和 YCC 4:4:4 中的 8/10/12 位颜色：1080p60、1080p59.94、1080p50、1080p30、1080p29.97、1080p25、1080p24、1080p23.98、 1080I120、1080I119.88、1080I100、1080I60、1080I59.94、1080I50、720P120、720P119.88、720P100、720P60、720P60、720P59.94、720P50 88、480p100、480p60、480p59.94、576p100、576p50

组件输入类型

不支持

复合输入类型

不支持

音频输入类型

HDMI 和 SDI 监视器通过前面板的扬声器或通过耳机插孔测量多达 8 个通道

输出信号

3G-SDI 输出类型

YCC 4:2:2 1080p60、1080p59.94、1080p50、1080i120、1080i119.88、

HD-SDI 输出类型

YCC 4：2：2：2 1080P30，1080P29.97，1080P25，1080P24，1080P233.98，1080PSF30，1080PSF29.97，1080PSF25，1080PSF25，1080PSF24，1080PSF24，1080PSF23.98，723.98，1080i.60ip59.994.960i，ofer 720p30、720p29.97、720p25、720p24、720p23.98 全部为 8 位

SD-SDI 输出类型

不支持

HDMI 输出类型

支持 YCC 4:2:2@ 8 bits, RGB & YCC 4:4:4 @ 8 bits: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98,1080i1920, 10801i, 1080I100，1080I60，1080I59.94，1080I50，720P120，720P119.88，720P100，720P60，720P59.94，720P59.94，720P50，720P30，720P30，720P29.97 480p59.94、576p100、576p50、480i120、480i119.88、480i60、480i59.94、576i100、576i50

组件输出类型

不支持

复合输出类型

不支持

音频输出类型

音频向下游发送，除非在禁用音频输出的输出页面上加载了 LUT。

连接器类型

SDI

2x 3G 输入，2x 3G 输出

HDMI

1x 输入，1x 输出

零件

不支持

合成的

不支持

声音的

1x 耳机插孔在显示器前面

电源输入

1x XLR 4pin 输入 12-34VDC, 1x Lemo 输出 12VDC @ 4A Max

断电

1x XLR 4pin 输入 12-34VDC, 1x Lemo 输出 12VDC @ 4A Max

USB

1 个前置 USB2，2 个后置 USB2

控件

基本的

操纵杆导航，专用后退按钮。附加专用按钮：图像捕捉；LUT选择；背光等级；输入选择；范围切换。

记录捕获

前挡板上的专用图像捕捉按钮

数据输入/输出

储存媒介

用于 LUT、捕获图像、图像叠加、配置文件保存和加载、固件升级的 SD 卡

USB

1 个前置和 2 个后置 USB 端口用于供电（共 1.5A）、LUT 加载、配置文件保存和加载

力量

连接器

1x XLR 4 针 12 - 34VDC 输入；12V Lemo 2-pin OUT 4A Max

电压

12 - 34VDC

消耗

25 - 39W

电源

交流 - 直流电源转换器“砖”包含在显示器 110 - 240VAC 50 - 60 HZ 输入中；15V - 6A 输出

电池类型

通过 4 针 XLR 连接器的金色安装 / VMount

输出电压

通过 LEMO 连接器较大 12V、2A

电源插件

1x XLR 4 针 12 - 34VDC 输入；12V Lemo 2-pin OUT 4A Max

软件

像素缩放

2 倍和 4 倍变焦，通过操纵杆平滑平移

框架指南

是：预设纵横比和可定制

数码单反秤

佳能 5DMkii 和佳能 7D

自定义比例

是：欠扫描和过扫描

变形去挤压

是：1.33x、1.5x、1.66x、2.0x

图像旋转

是 - 自动或手动

图像翻转

是 - 自动或手动

交叉转换

是：HDMI → SDI & SDI → HDMI

焦点辅助

是 用户可调节颜色和强度

峰值

是用户可调强度

假色

Yes Rainbow & Arri Style

斑马

是 双用户可配置

波形

是 Luma 和 RGB 样式，用户可完全自定义，带有感兴趣区域突出显示

矢量示波器

是 - 带有可选的 Skintone 线

RGB 游行

是 完全用户可定制

直方图

是 亮度和 RGB 风格

图像捕捉

是的，有专用按钮

自定义 LUT

是 可按页面加载或作为系统范围的颜色校准

LUT 下游

是 在 SDI 1 或 HDMI 输出上可用

LUT 导入

通过 SD 卡或 USB 存储设备

覆盖

是的，带有强度滑块和闪烁设置

固件

用户可升级。兼容 1303-1703-2403-3203 固件版本 1.1 及更高版本

音频表

是 HDMI 和 SDI 较多 8 通道
