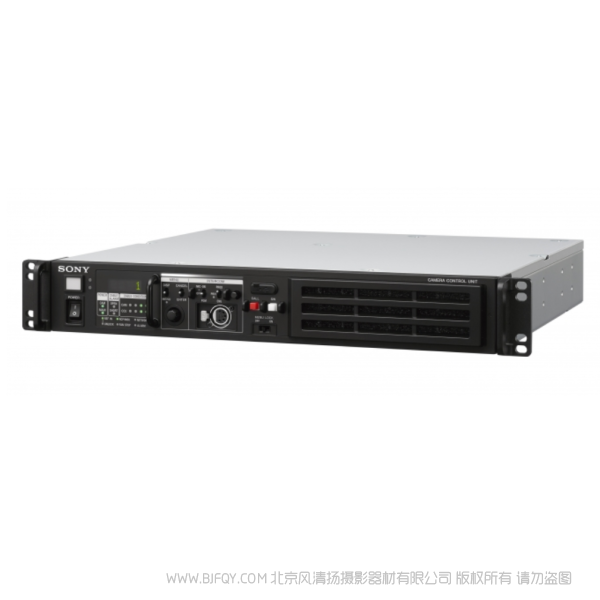

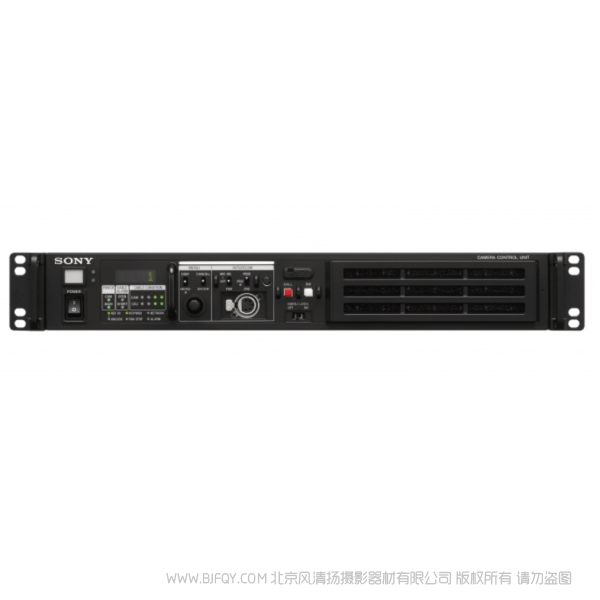

索尼 HDCU-3100 具备 IP 功能的下一代摄像机控制单元
￥ 0.00元
相关推荐
0.00
索尼 HDVF-EL20 OLED 0.7-inch color HD viewfinder 0.7英寸彩色高清寻像器
0.00
索尼 HDCE-RX50 适用于远程现场制作（接收器）的 IP CCU 扩展适配器
0.00
索尼 HDCE-TX30 适用于远程直播制作（发射器）的 IP 摄像机扩展适配器
0.00
索尼 MSU-3000 主设置单元，适用于系统摄像机（卧式）的多摄像机远程控制面板
0.00
索尼 HDVF-EL30 OLED 0.7-inch color Full HD viewfinder with 3.5-inch sub-LCD 0.7英寸 彩色 全高清寻像器 附带3.5宽屏液晶
为系统摄像机增添 IP 制作能力
从旗舰款 4K HDC-4300 (需要 BPU 基带处理单元）到 HDC-2000 系列，再到 HSC 光纤系统摄像机，HDCU-3100 摄像机控制单元可为索尼全系列广播和演播室系统摄像机增添 HD IP 制作能力
这款紧凑型 HDCU-3100 可通过光纤电缆连接到兼容摄像机，再为摄像机供电、执行信号处理并为外部设备提供接口。
HDCU-3100 摄像机控制单元专为满足 SMPTE ST 2110 Professional Media Over Managed IP Network 这套标准而设计，将它与 HKCU-SFP30 选购板结合使用即可支持直播 IP 制作所需的基本功能，包括 Tally、内部通话和返送。
通过安装选购的 4K/HDR 处理器板 HKCU-UHD30，HDCU-3100 与 HDC 系列系统摄像机相连即可输出 4K 信号。此外，添加选购的 12G-SDI 接口套件 HKCU-SDI30 后，通过一根 BNC 电缆便能传输 4K 信号。
*1 有关 2020 年 3 月 JT-NM 测试项目和测试结果的更多详细信息，请访问 https://jt-nm.org/jt-nm_tested。
*2 有关 IBC 2019 JT-NM 测试项目及其测试结果的更多详细信息，请访问 http://jt-nm.org/jt-nm_tested。
本产品已预装部分软件，因而需要购买许可证密钥才能激活某些功能。
外形小巧、功能多样
1.5 RU 尺寸高的摄像机控制单元将打造一种标准化的 19 英寸机架系统，适合空间有限的制作环境使用。
适用于直播制作的 IP 功能
选购的 HKCU-SFP30 接口套件可增添 IP 现场制作所需的基本功能，如计数器、内部通话和返送。
八种内置 SDI 输出
HDCU-3100 配备八种内置 SDI 输出，包括四种 3G-SDI 输出。今后的更新中还将提供内置 USB 连接器插槽和 12G-SDI 支持。
4K 输出选项
通过安装选购的 4K/HDR 处理器板 HKCU-UHD30，HDCU-3100 与 HDC 系列系统摄像机相连即可输出 4K 信号。此外，添加选购的 12G-SDI 接口套件 HKCU-SDI30 后，HDCU-3100 只需一根 BNC 电缆就能传输 4K 信号。
高质量远距离信号传输
该光纤传输系统可在长达 2000 米的电缆传输途中仍保持高画质。这款紧凑型 HDCU-3100 与 HKCU-SM30 接口套件相结合，只用连接一根单模光纤 (SMF) 即可进行长达 10 公里的远距离传输，适用于诸如转播车等空间有限的制作环境。
通过 Web 浏览器设置菜单项
CCU 支持通过 Web 浏览器执行菜单控制。监控多 CCU 的状态、设置文件导入/导出以及远程固件升级增强了操作的效率和便捷性。
电源要求
100 V 至 240 V 交流，50/60 Hz
电流消耗
4.5 A（较大）
工作温度
5 °C 至 40 °C（41 °F 至 104 °F）
储存温度
-20 °C 至 +60 °C（-4 °F 至 +140 °F）
重量
约 7.3 kg (16 lb.1.5 oz.)
摄像机光纤
光纤连接器 (x1)
内部通话系统/计数器/IO 端口
D-sub 50 针连接器 (x1)
内部通话系统 (PROD/ENG)、4 W： 0 dBu、RTS： 0 dBu、CC： -14 dBu
PGM、双系统、0dBu/–20dBu
计数器（R、G、Y）
标记
RCP/CNU
8 针多路连接器 (x1)
数据接口
12 针 (x1)
LAN-COM
8 针 (x1)
网络数据接口
8 针 (x1)
SDI I/O 1 至 4
3G/HD/SD SDI I/O
BNC (x4)
3G-SDI： SMPTE ST424/425 Level-A/B、0.8 Vp-p、75 Ω、2.970 Gbps/2.967 Gbps
HD-SDI： SMPTE ST292、0.8 Vp-p、75 Ω、1.485 Gbps/1.4835 Gbps
SD-SDI： SMPTE ST259、0.8 Vp-p、75 Ω、270Mbps
3G-SDI/HD-SDI/SD-SDI、字符信号可选
REFERENCE IN/OUT
BNC (x2)、环通输出
高清： SMPTE ST274、三级同步、0.6 Vp-p、75 Ω
SD： 黑脉冲（NTSC： 0.286 Vp-p、75 Ω/PAL： 0.3 Vp-p、75 Ω）或 NTSC 10F-BB
交流输入
100 V 至 240 V AC (x1)
SDI RET 1 至 4
BNC (x4)
3G-SDI： SMPTE ST424/425、2.970 Gbps/2.967 Gbps
HD-SDI： SMPTE ST292、1.485 Gbps/1.4835 Gbps
SD-SDI： SMPTE ST259、270 Mbps
提示器 1
提示器 2/VBS-RET
BNC (x2)、1 通道模式下为环通输出、2 通道模式下内部终止于 75 Ω、模拟信号、1.0 Vp-p、75 Ω
音频输入 CH1、CH2
XLR 3 针、公 (x2)、0dBu/–20 dBu/+4 dBu
字符/ABS/EBU
BNC (x1)、VBS、1 Vp-p、75 Ω
高清同步： BTA-S001、三级同步、0.6 Vp-p、75 Ω
标清同步： 复合同步、0.3 Vp-p、75 Ω
VBS/高清同步/标清同步可选
SDI 输入 1 至 4
3G/HD/SD SDI 输出
BNC (x4)
3G-SDI： SMPTE ST424/425 Level-A/B、0.8 Vp-p、75 Ω、2.970 Gbps/2.967 Gbps
HD-SDI： SMPTE ST292、0.8 Vp-p、75 Ω、1.485 Gbps/1.4835 Gbps
SD-SDI： SMPTE ST259、0.8 Vp-p、75 Ω、270 Mbps
3G-SDI/HD-SDI/SD-SDI、字符信号可选
标准配件
号码牌（1 套）、装置使用前须知 (1)、操作说明 (CD-ROM) (1)
可选配件
美国和加拿大： 电源线组 (1-551-812-XX) 其他地区： 电源线组 (1-782-929-XX)
美国和加拿大： 插座 B (2-990-242-01) 其他地区： 插座 C (3-613-640-01)
CCA-5-3 连接电缆（3 米）、CCA-5-10 连接电缆（10 米）
服务手册
