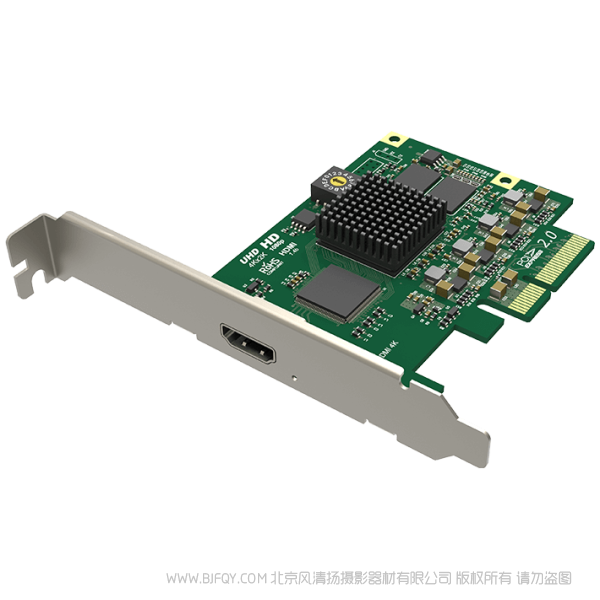

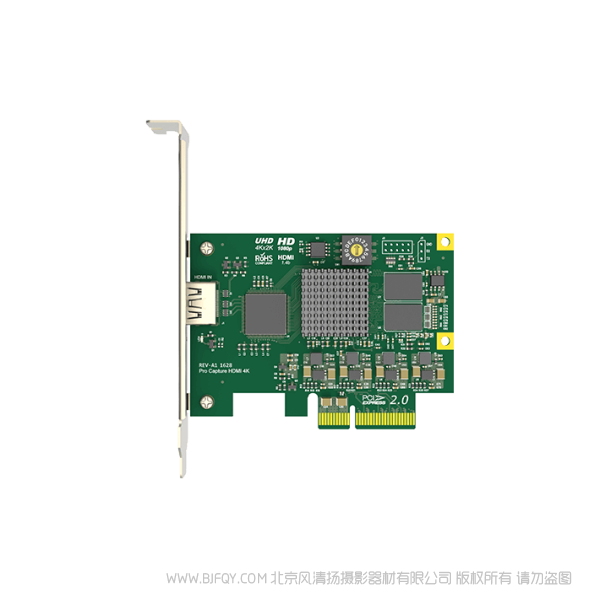

MageWell 美乐威 11120 Pro Capture HDMI 4K 1路超高清采集卡

规格和特性

接口

输入接口

• HDMI x1
• 支持分辨率较高可达4096×2160

主机接口

• PCIe Gen2 x4

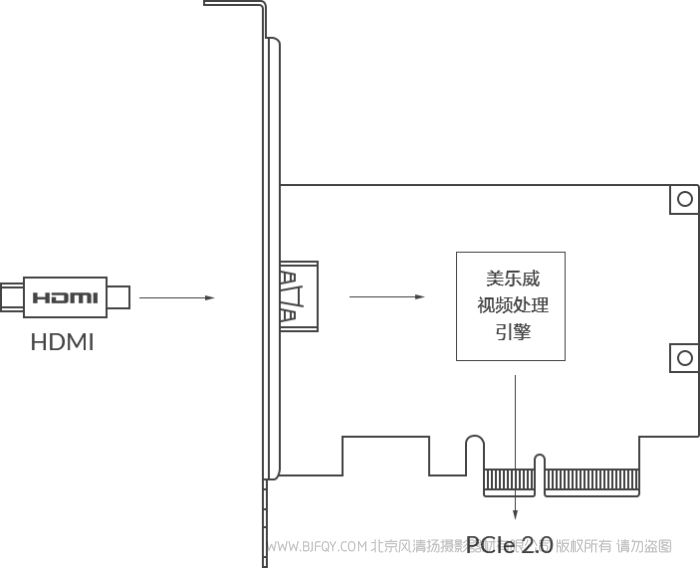

视频处理引擎

10位视频处理

去隔行

剪裁

色彩调节

硬件时间戳

色彩空间转换

上下变换

长宽比转换

OSD

SG-DMA传输模式

信号检测和支持

自动检测输入信号格式

3D HDMI

时间码

软件环境

OS

• Windows, Linux, Mac

驱动和固件

• 通用驱动，可升级固件

配套软件

• Capture Express

兼容软件

• 50+

其他

多采集流

低延迟模式

一机多卡

定位孔

连续24hx7工作

高速内存

LED状态灯

拨码开关

Windows、Linux和Mac SDK

2年质保

支持的操作系统

• Windows
  • Windows 7/8/8.1/10/11/Server 2008/Server 2008 及以上R2/Server 2012/Server 2016 (x86 & x64) 及以上
• Linux (支持 x86，x64 & ARM 架构)
  • Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64) 及以上
  • CentOS 6.5/7 (x86 & x64) 及以上
  • Fedora 25/26/27 (x86 & x64) 及以上
  • Red hat 6.5 (x86 & x64) 及以上
  • 其他内核版本大于等于 2.6.35 的 Linux 系统
• Mac
  • OS X 10.9/10.10/10.11 及以上
  • macOS 10.12 及以上

推荐的操作系统（已测试）

• Windows
  • Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
• Linux
  • Ubuntu 12.04/14.04/16.04 (x86 & x64)
  • Ubuntu 17.04/17.10/18.04 (x64)
  • CentOS 6.5/7.2 (x86 & x64)
  • Fedora 25/26 (x64)
  • Red hat 6.5 (x86 & x64)
• Mac
  • OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
  • macOS 10.12/10.13.2/10.13.3/10.14.3/10.15

支持的 APIs

• Windows
  • DirectShow
  • DirectKS
  • Wave API/DirectSound/WASAPI
• Linux
  • V4L2
  • ALSA
• macOS
  • AVCaptureSession
  • AudioUnit

支持的软件

• VLC
• VirtualDub
• OBS
• XSplit
• vMix
• VidBlaster
• Wirecast
• Microsoft Media Encoder
• Adobe Flash Media Encoder
• 任何其它使用 DirectShow、V4L2 或 AVCaptureSession 编程接口的编码或流媒体软件

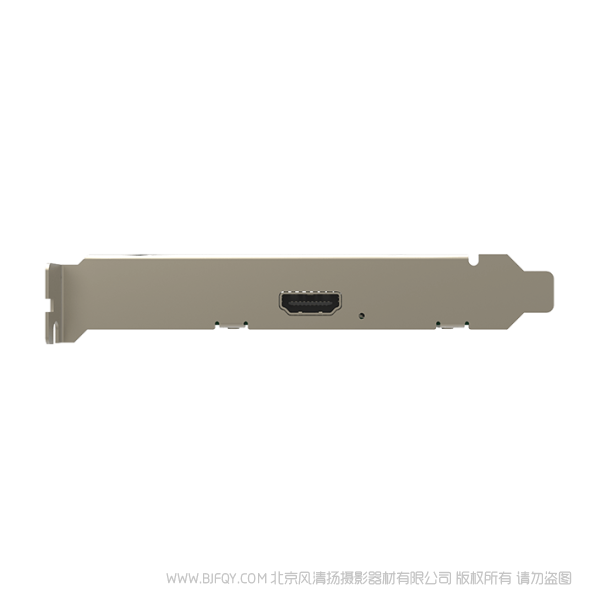

输入接口

• HDMI
  • DVI-D 1.0
  • HDMI 1.4

主机接口

• PCIe Gen2 x4

输入特性

• 输入视频较高支持 4096x2160 分辨率

HDMI 信号相关的特性

• 297MHz HDMI 接收器
• 自适应 HDMI 均衡器
• 支持自定义的 EDID
• 支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息
• 支持全比色法
• 支持像素频率不高于 297MHz 的 RGB/YUV 4:4:4 8-bit 格式信号
• 支持像素频率不高于 297MHz 的 YUV 4:2:2 12-bit 格式信号
• 支持像素频率不高于 170MHz 的 RGB/YUV 4:4:4 10/12-bit 格式信号
• 支持 8 通道的 IEC60958/IEC61937 标准的音频流 (通过 SDK 实现)
• 支持提取音频格式信息和通道状态数据
• 支持提取视频时序信息
• 支持提取 3D 格式信息
• 支持提取 Sony/Canon DSLR 的时间码
• 支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式

采集格式

• 采集分辨率较高可支持 4096x2160 像素
• 采集帧率较高可支持 144fps (实际采集帧率可能会受限于 PCIe 带宽和画面分辨率）
• 支持 4:2:0 8-bit 采集格式: NV12、I420、YV12
• 支持 4:2:2 8-bit 采集格式: YUY2、YUYV、UYVY
• 支持 4:4:4 8-bit 采集格式: V308、IYU2、V408、BGR24、BGR32
• 支持 4:4:4 10-bit 采集格式: V410、Y410
• 可通过 Magewell Capture SDK 支持更多的采集格式

视频处理功能

• 使用两条视频处理流水线，每条流水线的处理带宽可达 360M 像素/s
• 完全达到 10-bit 视频处理
• 视频剪裁
• 视频缩放
• 视频去隔行
  • 两场行交错
  • 两场混合
  • 仅顶场
  • 仅底场
• 视频宽高比变换
  • 自动或手动选择输入视频宽高比
  • 自动或手动选择采集视频宽高比
  • 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
• 视频色彩空间转换
  • 自动或手动选择输入色彩空间和量化范围
  • 自动或手动选择采集色彩空间、量化范围和饱和度范围
  • 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
  • 支持有限或完整的量化范围
  • 支持有限、完整和扩充色域的饱和范围
• 视频帧率变换
• 视频 OSD 合成
  • 支持 PNG 格式 OSD 画面 (较大画幅为 4096x2160)
  • 通过 SDK 支持动态加载 RGBA OSD 画面

一机多卡

• 支持同一个系统中安装多片卡
• 板载拨码开关，从 0 到 F，提供 16 个编号，用于对卡进行编号
• 当拨码开关设定 1 时，系统硬件设备树中将显示：“01：Pro Capture HDMI 4K”，以此类推
• 在用户软件中显示的视频音频设备也将包含卡的编号

多路采集流

• 对于任一路输入信号可输出任意路采集流
• 可以对每一路采集流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。

支持超低延迟

• 64 行视频延迟
• 通过 SDK 实现部分完成通知模式

时间戳和 A/V 同步

• 基于硬件实现的 100ns 高分辨率时钟
• 音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳
• 硬件时钟可跨卡同步 (通过 SDK 实现)

视频采集 SG-DMA

• 在 PCIe 2.x 的系统中每路 DMA 带宽可达约 1200MB/s
• 在 PCIe 1.x 的系统中每路 DMA 带宽可达约 800MB/s
• 支持自动检测 Intel GPU 块状图像表面
• 支持 AMD GPU 的 DirectGMA
• 支持 Nvidia GPU 的 GPUDirect

SDK

• Magewell Capture SDK 为开发者提供了快速的整合采集卡扩展特性的途径，并提供了较大的灵活性和较高的性能

Windows 驱动程序自定义修改

• 所有的选项都可以通过注册表进行三级的管理：所有设备，特定型号和特定设备
• 视频、音频、十字交叉过滤器名称可通过注册表定制

固件升级

• 在同一系统中的多片卡可以同时升级
• 当采集卡未被占用时无需关闭电源即可完成卡的升级
• 安全升级，升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本（仅适用于 1.21 及更高版本的固件）

LED 指示灯

• LED 灯的状态显示了每一路的工作状态:
  • 呼吸：空闲
  • 常亮：输入信号已锁定
  • 灭：无输入信号
  • 闪烁：内存错误或 FPGA 配置错误

尺寸

• 半高 PCIe x4 扩展卡
• 92.76mm x 68.88mm (不含 PCIe 挡板)

功耗

• 12V 电源的较大电流: ~ 0.41 A
• 3.3V 电源的较大电流: ~ 0.18 A
• 较大功耗: ~ 5.44 W

工作环境

• 操作温度：0 到 40 摄氏度
• 保存温度：–20 到 70 摄氏度
• 相对湿度：5% 到 90% (非冷凝状态)
