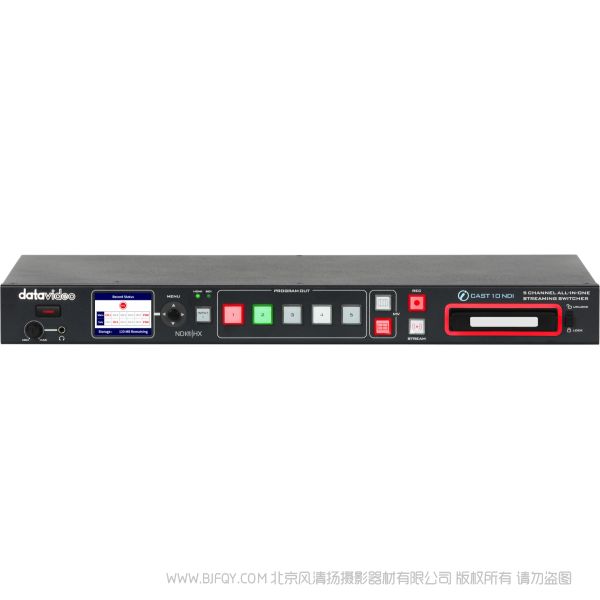

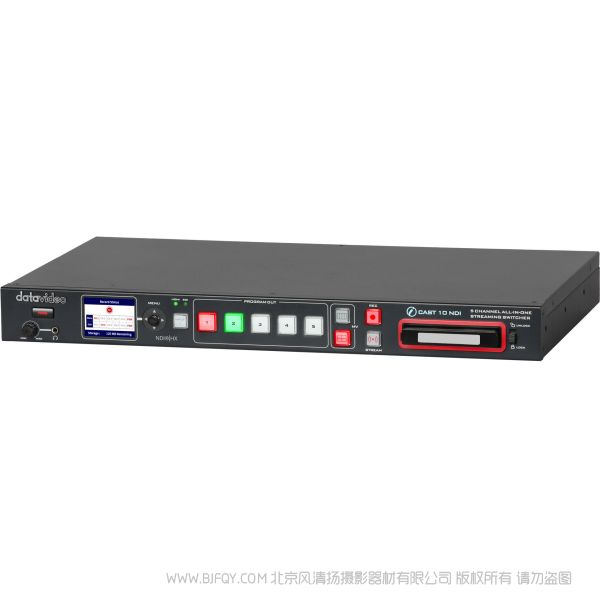

Datavideo 洋铭 iCAST 10NDI 5通道网络IP切换台

视频会议网传网控一机搞定

iCAST 10NDI 5通道网络IP切换台是Datavideo一款创新设计理念的产品，它集成了切换、录像和直播的功能，拥有丰富的设备接口，给系统集成提供了更高的兼容性与便利性。
iCAST 10NDI 适用于会议现场录播、学术研讨会、在线课程制作、产品发表会、礼堂活动直播及一些中大型会议报告厅音视频工程建设；对于商业直播而言，也是极具高性价比、且操作简单的直播解决方案。
iCAST 10NDI可兼容现场的云台摄像机、实物展台的视频信号，以及笔记本电脑的PPT信号，展现多元的视频画面，让您会议演讲、课程内容更加专业、饱满、引人入胜。
内建直播编码和录像功能，通过简单设定即可在多个平台同时直播；并且，可同步录制六路视频，为视频节目的后期制作提供更多的备份视频素材。

iCAST 10NDI: 6 大功能

无缝切换

多声道混音及影音同步校正

推流直播

多通道同步录像

CG 字幕

系统控制

多格式视频混合输入

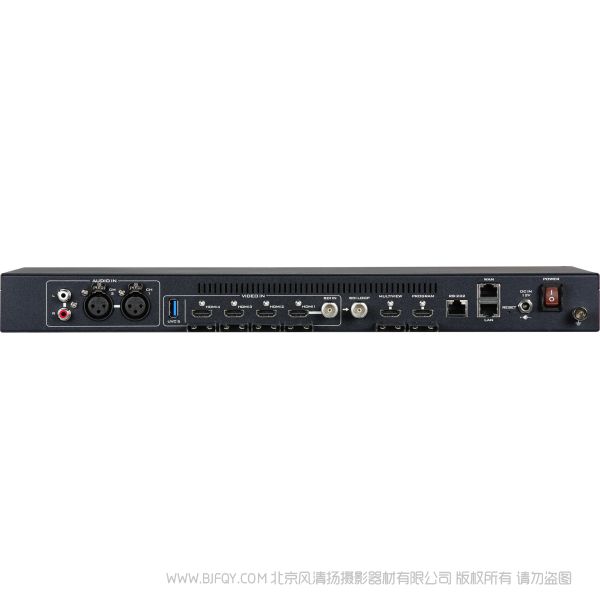

iCAST 10 具备五路视频输入接口，包括四路 HDMI 输入接口，其中第一路接口支持 SDI 输入，以及一路 USB 3.0 输入接口。iCAST 10 可支持各式专业摄像机、笔记本电脑以及实物展台的视频信号输入，甚至可通过 RJ-45 接口实现 IP 视频信号输入，并且支持 RTMP、 SRT 协议。用户可灵活应用多种的视音频传输接口，再也无须为不同设备的接口兼容性而烦恼。

双模式 Multiview 监看预览

iCAST 10 提供了多画面输出，并提供传统横屏与
新兴流行的竖屏（手机）观看模式，通过多画面模
式的切换来预览所有输入视频

主输出 PGM 多样式

会议直播画面具有多种画面拼接组合样式可供选择，内置5 种画面组合模板。可根据不同的会议需求来任意选择，当选择不同的模式时，会议直播收看端也会相应的显示所选择的画面组合。当然网络直播端的画面组合形式也可以通过本机自带的HDMI 输出接口连接到会场LED 大屏处理器上，实现本地会场显示系统的多画面显示。

Side by Side

POP

推流直播

支持推流至多个平台进行直播
iCAST 10NDI可稳定同时直播推流至多个平台，无需准备多台直播编码设备，只需一台 iCAST 10NDI即可实现。iCAST 10NDI支持NDI 输入及输出，NDI®|HX 拥有广播等级低延迟的视频传输功能，也给您另一种系统方案选择。

解码多达3路的NDI视音频信号

无需多条网线或复杂的设定。NDI® | HX 技术可帮助您仅用一根网线解码视频和音频以用于实时视音频切换。

NDI® 是 Newtek, Inc. 的注册商标。

适合移动终端观看的竖屏直播

直播视频中，有 50% 通过手机观看，而 94% 的手机用户，采用竖屏方式来看视频。iCAST10 NDI提供竖屏直播功能，简单设定即能实现竖屏直播。

自动截取画面中央部分后，竖屏直播输出

将摄像机 90 度翻转拍摄，再通过 iCAST 10 NDI旋转为竖屏直播输出。

iCAST10 NDI支持 SRT 串流协议，可以处理网络不稳定下数据包遗失的问题。

直播时常发生网速不足造成直播画面延迟、残影等。iCAST10 NDI支持 SRT 串流协议，可以处理网络不稳定下数据包遗失的问题。以往因使用 RTMP 协议造成观看不顺利的直播，SRT 串流协议就是解决方案。

什么是SRT？

结合 dvCloud，精彩直播工作

dvCloud 是 Datavideo 自主研发的专业直播平台。付费登录后，您可在 dvCloud 创建并管理所有的直播频道。不限时间长度，可依需求将直播视频同时分发到 25 个平台中。更棒的是，您可以同时自动将视频录制留存于云端空间，便于下载或备份。iCAST10 NDI结合 SRT 串流协议 和 dvCloud，架构一个低延迟、安全可靠稳定的 SRT 直播工作流程。

录像：简明易懂的提示灯设计

流线型边框设计，让录像状况可以轻松易见．红灯 ( 录制中 )，绿灯 ( 待机中)．同时 iCAST 10 拥有 2 ”LCD
状态显示屏幕，让所有录像状态一目了然．

多信号同步录像 ISO Record

可将五个输入、以及 PGM 输出共六个信号，同步进行录制，录像素材可供后期剪辑、特效制作使用， 也可作为数据备份保存于缓存系统，或归档至数据备份服务器。

以 H.264 视频编码，录制 HD 视频备份

内建专业级录像机，以 H.264 视频编码录制备份，并可调整录制分辨率、帧率、 视频码流等细节参数。

录像分辨率

较高可支持至 Full HD 1080P50/60 的录像质量，录像文件小，适合大量长时间录制备份使用，在高度压缩下也可保留亮丽的画面细节，及高还原度的色彩信息

多声道混音及视音频同步校正

除了各路视频来源所附带的声音，我们也提供了外部音频的输入，除了常见的 XLR 接头， RCA 端子，也别忘了时下流行的 WebAudio，另外就算是专业音效工程的混音输入也难不倒它，同时iCAST 10NDI也支持AES/EBU 规格切换，兼容各国既有的音频工程系统，确保音量忽大忽小及语音不同步的问题不再发生。

丰富的音源输入输出接口

拥有 XLR 接口．双声道 RCA 接口输入模拟音频，3.5mm 输出接口供设备监听声音。

声音延迟功能

iCAST 10NDI内建声音延迟功能，且可独立更改不同声音的延迟参数，解决声音与画面不同步现象。

多样化字幕功能

iCAST 10NDI 不仅支持图像、文字、动画字幕的叠加，同时还可以对编辑文字的大小、位置、颜色、边框等参数进行修改，以达到符合节目主题的目的。

手拍唱词功能可做新闻直播

事先准备好的字幕文稿，可通过News 新闻字幕的功能，通过敲击控制键盘上的空格键，实时在直播中逐行显示旁白字幕。

可调整文字大小、色彩、边框等，突出标题主旨

调整文字效果，让标题更加明显，为观众传达清晰的主旨。使用News 新闻字幕的功能，只需点击键盘上的空格键即可实时播放字幕。

多远程控制协议

iCAST 10NDI 支持多种远程控制协议，网络控制协议DVIP，串口控制协议RS-232，以及IP 后台控制方式，结合本机的操作方向键，即可实现本地和远端多控的分布式远控架构。系统开放了分布式架构的设计方式，就可以更加灵活的应用在中大型会场的核心机房进行全方位信号调度。深度利用DVIP 网络远控协议搭配TPC-700P 就可以实现远程网络可视化简洁触控操作。

Web UI 和DVIP触控面板控制模式

TPC-700P POE 智能交互触摸屏安装了iCAST 10NDI 的应用程序，内含多种常用的操控设定。灵敏的触控面板，轻触触控屏幕，即可轻松选择不同的控制模式，操控简单，一键触发。

Web UI 控制模式

TPC-700P触控面板控制模式

混合教学好帮手

企业培训、教育录播一步到位，通过3台云台摄像机搭配电脑PPT信号，加上一路实物展台信号，即可轻松完成线上/线下同步教学工作，一人即可完成直播录播工作。系统使用网线连线配置，提供高性价比、更便利的安装方案。

Model Number

iCAST 10NDI

视频系统

HD & SD

视频格式

Input:
1080p60/59.94/50,
1080p30/29.97/25/24/23.98
1080i60/59.94/50
720p60/59.94/50
480i59.94, 576i50

Output:
1080p60/59.94/50→1080p60/59.94/50
1080p30/29.97/25/24/23.98→1080p30/29.97/25/24/23.98
1080i60/59.94/50→1080p30/29.97/25
720p60/59.94/50→720p60/59.94/50
480i59.94, 576i50→480p29.97, 576p25
(not supporting interlace)

输入设置（XPT）

N/A

视频输入

3G/HD/SD-SDI x1 (BNC 75 ohm)
HDMI 1.4 x4
(Channel 1 as SDI/HDMI selectable)
USB 3.0 x1

相容高标清

Yes

电脑连接

4 via HDMI

视频输出

3G/HD/SD-SDI loop-through x1
HDMI 1.4 x1 (PGM)
HDMI 1.4 x1 (Multiview)
RJ-45 female x2 (10/100/1000M Ethernet) (LAN & WAN)

下转输出

1080p output

多分割画面监看

HDMI x1

音频输入

XLR Balanced audio x2
RCA Unbalanced audio x 1 pair
SDI embedded audio
HDMI embedded audio
IP Audio (RTSP AAC-ADTS, PCM)
(External and embedded audio mixable)

音频输出

3.5mm x1 (headphone, PGM audio monitoring)

音频延迟

Each channel delay time: 0-3000ms

视频抠像

N/A

字幕叠加功能

Web GUI

USK

N/A

DSK

N/A

子母画面

Yes (PGM)

LOGO显示

Yes

内置静帧图片

N/A

转场效果

Cut

过场预览

N/A

同步信号输入/输出

N/A

Tally输出

N/A

电脑控制

Web UI for system configuration and control
Serial Port Control: RS-232 (RJ-45)

调音台

Yes

存储方式

SATA (6Gb/s)

录制系统格式

FAT, exFAT

录制文件格式

MP4

视频编码方式

H.264

音频编码方式

AAC-LC
Sample rate: 48KHz, 16bit
AAC-LC
Sample rate: 48KHz, 16bit
Configurable bit rate: 128K or 256K or 384K

直播推流协议

DHCP client
TS over UDP (unicast & multicast)
RTSP over HTTP/TCP/UDP
RTMP (Publish)/RTMPS
HLS
SRT Caller and Listener
Web RTC (encode/decode)
NDI | Hx

固件更新

Web UI (network)

特別功能

Vertical video: crop or rotate
Vertical video Multiview

外型

1RU rack-mount mainframe

尺寸

440 x 284 x 44mm

重量

2.9 kg

电源

DC 12V 24W

操作溫度

0~40 °C

包装明细

1 x iCAST 10NDI main unit
1 x DC 12V Power Adaptor
2 x 1U Rack Mount Ear
6 x M4 Screws for Rack Mount Ear
1 x 2.5” Removable HDD/SSD Enclosure
4 x Screws for 2.5 Removable HDD/SSD Enclosure
1 x Blank Label
1 x SATA to USB 3.0 Cable
