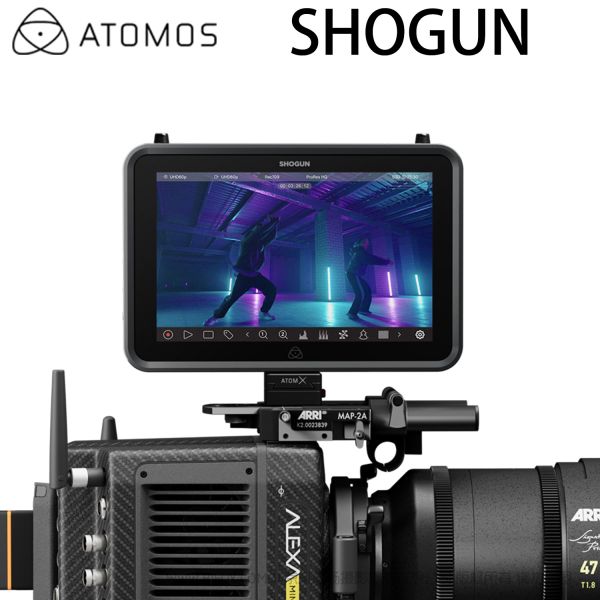

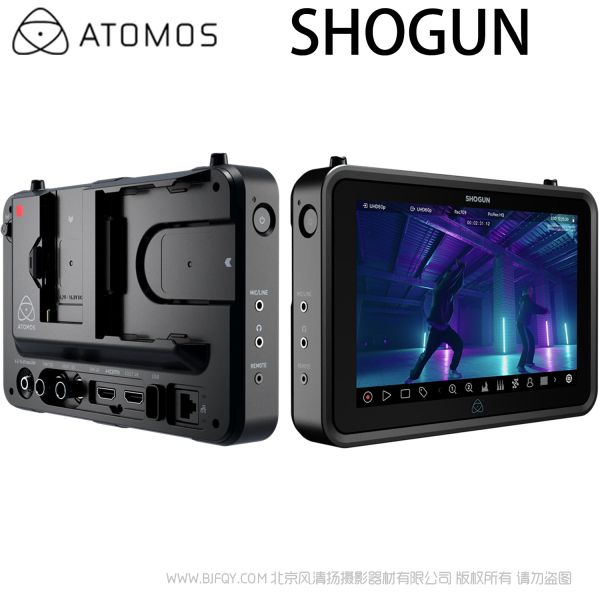

2024新品 Atomos 阿童木 新一代 SHOGUN 7英寸监视记录仪

7 英寸监视记录仪，具有用于云工作流程的集成网络，非常适合微单和电影摄影机。 有比以往更多的编解码器和监控工具

升级到OS 11

较初的Shogun给了影视制作人一直要求的东西。 具备Ninja系列所有功能的同时，配备更大的 7 英寸超亮屏幕以及 HDMI 和 SDI I/O。 今天的 Shogun 升级到了 AtomOS 11， 具有新功能、集成网络的更多连接性、更多编解码器以及与几乎所有相机的兼容性的支持。 Shogun 是 Atomos 梦想的体现。

更强大的HDR 监看效果和RAW录制功能

更大、更亮、
更强。

完整的云协作网络连接

满足您的需要

稳定的网络连接

通过 Wi-Fi 6 和 GigE 进行稳定的网络连接。

无线同步

过 AirGlu RF 实现远程稳定的无线同步和控制。

第三方同步

通过蓝牙 AirGlu BT 进行第三方同步和应用程序控制。

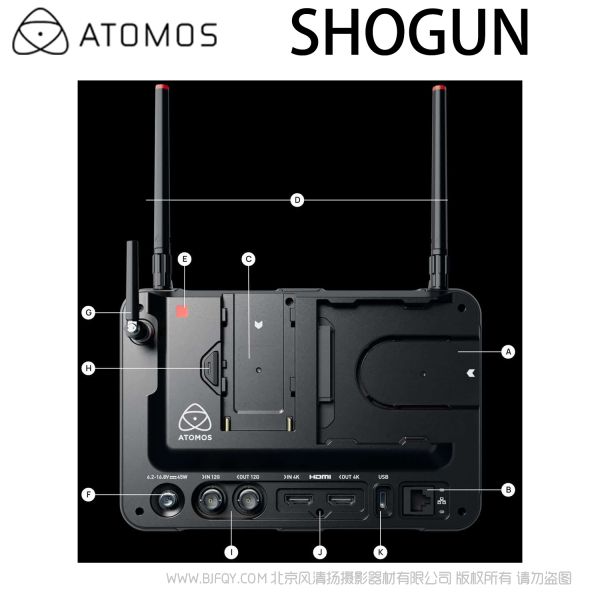

USB-C 接口

未来可更新拓展的USB-C接口。

多种供电选项

配有 NP 电池插槽和独立的 2.1mm 锁定插孔直流输入。

SDI 输出

独立的 SDI 输出可实现全面的 SDI<>HDMI 交叉转换。

高速响应无延时的

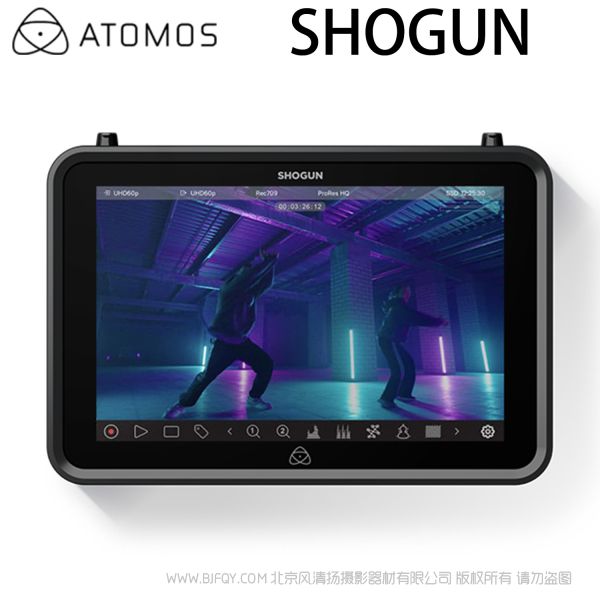

超亮触摸屏

Shogun 的超亮 7 英寸大屏幕几乎在任何光线下都清晰可见。 室内、室外或任何您需要对图像进行关键、可见、即时反馈的地方。 它具有 2000 尼特的亮度，非常适合您在现场检查 HDR 素材。 或者在同一个原始屏幕上回放您较近拍摄的照片以供查看，甚至上传到云端。

新增内容，一目了然。

全新操作系统

新 AtomOS 11 – 更快、更干净、功能更多

包含更多编解码器

6K ProRes RAW、ProRes、DNxHD 和 H.265 – 全部免费

4K H.265 录制*

录制高比特率 4K 文件并将其上传到云端

*订阅高级Atomos云服务时可用

改进监控

采用 EL ZONE System™ 曝光和 ARRI 假色

录音助手工具

设置录音开始时间

回放助手工具

设置 Shogun 播放文件或序列的时间

延时摄影

设置延时录制并通过您的 Shogun 进行控制

细分专业**

当文件达到设定的大小/持续时间时自动分割文件

** 将于 2023 年末推出

远程监看

通过公共互联网分享Shogun屏幕上的实时摄像机画面

无线网络6

快速、稳定的网络连接

Atomos Care360

高级延长保修，涵盖不可预见的损坏

和你的相机充分数据交换

新款 Shogun 配备超亮 7 英寸 HDR 屏幕，在户外清晰可见。 通过 SDI 或 HDMI 连接从各种微单和电影摄像机记录 RAW 视频。 它配备了用于对焦、曝光、客户 LUT 和元数据的屏幕工具。 当您专注于创意时，Shogun 会轻松应对你的工作流程。

通过准确的取景来改善您的拍摄效果，并检查曝光并聚焦在清晰、明亮的屏幕上。 我们与所有流行的相机制造商合作，支持较广泛的相机。 不仅可以通过 HDMI 或 SDI 录制未压缩的视频，还可以同步触发相机录制 RAW 格式。

高达6K@30FPS的RAW视频

Shogun 可以录制高达 6K 30fps 的RAW ，并同时通过 HDMI 或 SDI 为不支持 RAW 格式的设备输出标准可视视频信号。

Shogun 现在拥有全新的操作系统和用户界面，其多功能 7 英寸 SuperAtom IPS 触摸屏可提供清晰的图像并轻松访问 AtomOS 的功能。 该屏幕专为户外使用而设计，亮度高达 2000 尼特，即使在阳光直射下也清晰可见。 您还可以在光线昏暗的地方调整屏幕以获得较佳性能。

更简洁、更快的全新OS11

推出新版本的操作系统 AtomOS 11。专为新的 Ninja 和 Shogun 系列打造，它不仅外观简洁，而且引入了许多出色的新功能。 我们使工具更加明显并改进了图标，以便您准确地知道您正在选择的内容。 它更容易使用、更符合逻辑并且感觉更专业。 AtomOS 11 通过新固件释放了 Shogun 的全部潜力，该固件优化了内存管理以提高响应速度。

彩色曝光

EL Zone System™ 曝光参考彩色图像和 ARRI 假色

AtomOS 11、EL Zone 和 ARRI 彩色曝光显示器的一个重要新增功能是 Atomos 假色强大替代品。 它允许 Atomos 显示器在生产流程中的多台显示器上显示一致的彩色曝光。 EL Zone 专为摄像机操作员设计，他们可以直接从摄像机看到真实且精确的场景参考动态范围，并在停止时着色。 它非常适合评估 HDR 和 SDR 制作中的曝光。 作为一项既定的行业标准，它是在显示器上查看彩色曝光的较佳方式。

延时摄影

设置延时录制并从 Shogun 控制它，完全独立于相机的控制。 使用 Shogun 的屏幕进行准确的视觉对齐，并使用其巨大的可移动存储空间来处理较长的项目。

录音辅助

设置开始录制的时间。 它非常适合录制预先设定的活动。 如果您有多个Shogun，您甚至可以同时在多个位置进行录制。 这也是更安全的操作方式，不会给您和您的同事带来风险。 较后，它非常适合野生动物拍摄。 想捕捉日落时河岸边的动人景象吗？ 只需拨入时间并稍后再回来即可。

多种编解码器选择

新的 Shogun 系列免费包含这些编解码器，因此您可以为您的项目选择理想的编解码器。

• Apple ProRes
• Apple ProRes RAW
• H.265
• DNx (QuickTime)
• DNx (MXF)* 将于 2023 年晚些时候推出

Apple ProRes 已预先激活，开箱即可使用，因此您可以立即开始拍摄。 要激活 H.265 和 DNx，请访问 my.atomos.com 注册您的 Shogun 并按照简单的在线说明进行操作。

要激活 Apple ProRes RAW，您需要访问 my.atomos.com。 需要一个额外的小步骤来获取激活令牌以免费激活编解码器。 只需接入兼容的 RAW 相机即可完成该过程。
只需执行一次解锁即可永久使用，激活教程可参见雷特世创微信公众号视频教程

NDI HD TX

NDI 是一种通过普通网络（包括 Wi-Fi 和移动网络）发送高质量视频的方式，但带宽要求非常低。 它越来越多地用于现场制作，现在您的 Shogun 可以参与 NDI 环境。 NDI TX 选项将您的 Shogun 变成 NDI 源，对网络上的所有其他授权设备可见。

回放辅助工具

为您的Shogun设定播放文件甚至序列的时间。 通过 HDMI 连接到大屏幕，非常适合广告和数字标牌，或者只是以较高质量展示您的作品。

功能丰富，用途更加广泛

您可以将新款 Shogun 与各种视频、微单、摄像机或电影相机配对。 从一系列行业标准录制格式中进行选择，包括 Apple ProRes。 为您的项目和交付要求选择较佳的帧大小、帧速率和编解码器。 Shogun 还允许您以 30fps 录制高达 6K 的 HDMI RAW 输入，同时通过 HDMI 将标准 YCC 视频循环输出到非 RAW 兼容设备。

任何相机、
任何格式、
任何地方。

作为便携拍摄的一部分，Shogun 可以与小型摄像机完美搭配，也可以在大规模制作中与全尺寸摄像机装备完美搭配。 Shogun 采用精密材料制成，采用坚固的铝制框架，具有较大的耐用性。 重量仅为 360 克（0.79 磅），您可以舒适地与手持相机一起使用。 Shogun 的顶部和底部有 ⅜ – 16 个防旋转安装点。 它附带一个 1/4 – 20 适配器，可轻松安装在众多制造商的行业标准设备上。

远程监看
代理文件

Atomos RemoteView 可让您与其他 Atomos 显示器以及 iPad、Mac 和 Apple TV 无线共享 Atomos 屏幕上传入的视频。 您可以监控现场发生的情况，并通过任何连接的摄像机查看从世界任何地方拍摄的镜头。

ATOMOS技术

随时随地预览视频

远程查看不需要昂贵的硬件，使用互联网即可全球监看。 Atomos 技术可确保不会出现任何延迟。 您可以在一个屏幕上接收较多四个RemoveView feed。 这一切都可以通过简单的网络界面进行配置。

借助 AtomOS 11 和 Atomos Cloud Studio 的独特组合，您可以轻松地与站在您旁边的人或世界各地的人共享。

安全

安全且个性化

为了绝对安全，您可以将水印刻录到每个远程视频源中，因此不存在复制风险。 您还可以使用您自己或客户的徽标来标记您的素材。 或者将电影名称、日期、相机类型 – 您认为有用的任何信息都写入您的远程提要中。

Atomos RemoteView 需要订阅 Atomos 云服务。 它使用 Atomos Credits 提供简单的“按需付费服务”。

静帧抓取

驻地和现场静帧匹配

通过标配强大的 Onion Skin 和 Frame Grab 功能，巧妙地呈现电影镜头并节省后期制作时间。 洋葱皮覆盖简化了定格动画和跳跃或匹配剪辑。 现场捕捉帧抓取可以节省制作缩略图的时间，并可与团队共享的快速预览。

卓越的监看效果

完整的监看工具

Shogun 包含全面的监看工具，可帮助您在每次拍摄中获得完美的构图和曝光。 易于使用但功能强大的工具包括波形、峰值对焦、多种假色工具、缩放控件、自定义 LUT 和帧指南。 Shogun 的新 AtomOS 11 软件可以轻松更新新功能和版本，并支持新相机。

为生产提升效率

为了节省空间并支持更长的录制时间，许多摄像机在内部录制压缩的 4:2:0 8 bit视频。 如果摄像机能够通过 HDMI 输出视频，则通常可以以 4:2:2 8 bit或 10 bit格式保证质量。 Shogun 可以记录更多颜色信息，并随时还原监看。

此外，如果您拍摄的是 Log 素材，输出高质量画面并输出更高动态范围监看。 Shogun 旨在较大限度地提高您的视频质量，扩展创意在各个方面。 Shogun 还包括 12G-SDI 输入，这是高端电影摄影机的标准，包括索尼 FX 系列、松下 EVA1 和佳能 EOS C 系列。 SDI 的稳定性和实用性对于制作至关重要。 SDI RAW 在灵活性和质量方面提供了终极体验，这使得 Shogun 成为全世界各大影视制作人的理想选择。

* 需要相机支持。

完美同步

Atomos AirGlu™ 包含在 Shogun 中，并添加了无线时间码、同步和控制技术。 AirGlu 将多个 Atomos 设备或兼容的相机、录音机和软件应用程序锁定在一起，以便它们共享相同的帧精确时间码。 它还能够将记录、电池状态和磁盘容量信息转发到服务器单元。 任何 AirGlu 设备都可以充当服务器单元，这意味着您不再需要庞大的预算或参与耗时的后期制作工作流程来制作完美同步的多机位视频。 AirGlu BT 是许多相机和音频制造商采用的蓝牙时间码同步协议，AirGlu RF 是 Atomos 连接产品之间的远程同步和控制协议

功能性和强大性

可对行业标准格式和 RAW 编解码做灵活选则，Shogun 可以记录视觉无损的原文件（可随时进行编辑）以及代理/可共享文件（可以快速上传）。

Shogun 的设计用途广泛，可满足您的工作流程要求。 Atomos 深知能够选择较适合您的制作需求的格式、质量、分辨率、帧速率或文件大小的重要性。

Apple ProRes RAW

通过 HDMI 和 SDI 接口可传输高达 12 bit RAW。

Apple ProRes

Apple 提供的可编辑编解码，具有更多压缩级别选择。

Avid DNxHD/HR

Avid 的可编辑编解码，具有更多压缩级别选择。

HEVC （H.265）*

高效的压缩编解码，可让您创建高质量、低比特率和较小尺寸的文件以进行共享。

您还可以记录并输出4K HDR 10 bit，使用自定义 LUT 的选项，方便监看。

*HEVC (H.265) 双重录制仅在相机到云模式下启用。 要在此模式之外使用 H.265 双或单录制，需要单独的 H.265 许可证。 欲了解更多信息，请访问 my.atomos.com

Physical

Dimensions (W x H x D mm)

198mm x 133mm x 40mm / 7.8″ x 5.2″ x 1.57″

Weight

730g / 1.6 lbs

Mounting Points

Top: 1 x 1/4"20 or 3/8" with anti rotational points, Bottom: 1 x 1/4"20 or 3/8" with anti rotational points, Right: 1 x 1/4"20 or 3/8" with anti rotational points

Environmental

Ambient operating temperature

Up to 40 Degrees Celsius

Construction

Body

Aluminium Alloy Chassis with ABS Polycarbonate Rear Enclosure

Cooling

Heat Sink + Actively controlled Fan

Tally Light

LED on the Rear of the Device

Multi-Function Button

Power / Lock Screen

Touch Screen

Capacitive Touch

Power

Input Voltage

6.2V to 16.8V

Compatible Batteries

1 x NP-F / L-Series

DC in Connector

Locking DC Jack (5.5mm OD & 2.1mm ID)

D-Tap

Via optional D-Tap to DC Barrel Cable

Fan Control

Low, Medium, Auto / Turbo Cool / Dim Display

Display

Display Panel

SuperAtom IPS Panel (Capacitive Touch)

Size

7"

Resolution

1920 x 1200 (1920 x 1080 Image Display)

Viewing Angle

178 + H & V

PPI

325

Bit Depth

10-Bit (8+2 FRC)

Backlight Type

Edge-Lit

Brightness (cd/m² / nits)

2000nit +/- 10%

Aspect ratio

16:10 (16:9 Image Display)

Color Gamut

Rec.709

Calibration Support

ATOMOS Calibrator with Calibrite ColorChecker Display Pro or ColorChecker Display Plus

Color Pipeline

Gamma

Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 / Clog3, Arri Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Arri LogC4, Panasonic Vlog, JVC JLog1, Red LogFilm / Log3G10 / Log3G12, FujiFilm Flog, PQ (HDR10), HLG, Nikon N-Log, Z CAM Z-Log2, Olympus OM-Log400 / Flat, Leica L-Log

Gamut

BT2020, DCI P3, PDCI P3 65, Sony SGamut / SGamut3 / SGamut3.cine / Canon Cinema / DCI P3 / DCI P3+ / BT2020, Panasonic V Gamut, Arri Alexa Wide Gamut Rec709, JVC LS300, Red DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut

3D LUT Display

.Cube Format (17 & 33 points supported)

3D LUT Output

Loop out

3D LUT 50/50

Via Compare Option in LUTs Menu

Monitoring Modes

Native / 709 / HLG / PQ / 3D LUT

HDR Output Conversion

Camera Log to HLG / PQ

Color Management

Calibration

ATOMOS Calibrator with Calibrite ColorChecker Display Pro or ColorChecker Display Plus

Display Controls

Backlight, Lift, Gamma, Gain

AtomHDR

Built-in Technical Log to HDR EOTF

3D LUTs

Load .Cube files from SSD into 8 LUT Slots On-Device – Use for Monitoring, bake into Recordings (optional), or apply to HDMI / SDI Output Signals

Legalize

Full to Legal Range Conversion available via Input Menu

Video Input

HDMI

1 x HDMI 2.0

SDI

1 x 12G SDI

Bit Depth

8/10-Bit for Video / up to 12-Bit for RAW

Video Chroma Subsampling

YCbCr 4:2:0 & 4:2:2

HDR

HDMI Auto Detection

Metadata

HDMI

RAW – White Balance, Exposure Index, Shutter Speed/Angle, Iris/F-Stop, ISO, Gamma, Gamut

SDI

RAW – White Balance, Exposure Index, Shutter Speed/Angle, Iris/F-Stop, ISO, Gamma, Gamut

Video Output

HDMI

1 x HDMI 2.0

SDI Loop / Play Out

1 x 12G SDI

HDR

Yes with auto detection

Network

Ethernet

1GbE via RJ45

Wi-Fi

Wi-Fi 6

Wireless RF

AirGlu™ SYNC Timecode Network

Atomos Cloud

Capture to Cloud (AtomosEdit, Frame.io, Sony CI Media), Live Stream (Facebook, Twitch, YouTube, Custom RTMP), Atomos Live Production

Cellular

Connect to Hotspot via Wi-Fi

Web Streaming

RTMP / S

Destination configured via Atomos Cloud Studio

Video Signal Conversion

HDMI to SDI

Supported

SDI to HDMI

Supported

Audio In/Out

Audio Quality

24-Bit / 48kHz

Audio Codec

PCM

HDMI

8ch 24-Bit, Input dependent

SDI

12ch 24-Bit, Input dependent

Analog Audio In

3.5mm Jack

Analogue Audio Out / Headphone Jack

3.5mm Jack

Audio Input Delay

Frame Delay on Analog Input + Automatic Offset Calibration via AtomOS

Timecode / Sync

HDMI Embedded

Supported

SDI Embedded

Supported

Time of Day

Supported

Wireless SYNC

AirGlu™ SYNC timecode network

RF Network Range

300m

RF Frequency

Region dependent

Number of Channels

12 RF channels per Region

Number of RF Clients

Region dependant

Bluetooth Network Range

10-15m (line of sight)

Number of BT Clients

2 Clients

Resolution and Frame Rates (Record, Monitor & Playback)

6K RAW

up to 6Kp30 via HDMI / SDI

4K RAW

up to 4Kp60 via HDMI / SDI

3.5K Anamorphic RAW

up to 3.5Kp60 via HDMI

2K RAW

up to 2Kp240 via SDI

4K DCI

up to 4Kp60

4K UHD

up to UHDp60

2K DCI 2048 x 1080

up to 2Kp60 via SDI

FHD 1920 x 1080 Progressive

up to 1080p120

FHD 1920 x 1080 PsF

Only via Pulldown to Progressive

FHD 1920 x 1080 Interlaced

1080i50 / 1080i60

1280 x 720p

up to 720p60

Recording Codecs

Apple ProRes RAW

ProRes RAW & RAW HQ

Apple ProRes

HQ, 422, LT

Avid DNxHD

220x, 220, 145, 36 (.MOV Wrapper – .MXF Support coming soon)

Avid DNxHR

HQX, HQ, SQ, LB (.MOV Wrapper – .MXF Support coming soon)

H.265

XQ, HQ, MQ, LQ (.MOV Wrapper)

Recording Functions

Camera to Cloud

H.265 uploaded to Atomos Edit, Adobe Frame.io, Sony CI Media

Simultaneous Proxy Recording

ProRes RAW / ProRes / DNx + H.265 Proxy in C2C Mode

Pre-roll Recording

8s HD / 4s 4K – ProRes & DNx only

Timelapse

Supported

Gang Control

Via AirGlu™ SYNC Timecode Network

Scheduled Recording

At specified Time of Day or after a specified Time has elapsed

Playback

Playlist

Selected Clips, Favorites, or Combined

Loop

Supported, with user-customizable In / Out Markers

Apple ProRes Raw

Recorded clips only

Apple ProRes

HQ, 422, LT (Linear PCM Audio only)

Avid DNx

DNxHD: 220x, 220, 145, 36 – DNxHR HQX, HQ, SQ, LB (Linear PCM Audio only)

H.265

Recorded clips only

Scheduled Playback

At specified Time of Day or after a specified Time has elapsed

Supported Media

Master Caddy I

Not Supported

Master Caddy II

Supported

Master Caddy III

Supported

SSDmini

Supported

CFast 2.0

Supported via optional AtomX CFast 2.0 Adapter

Network

Capture to Cloud via Atomos Cloud Studio

File System

exFAT

Interface

SATA 3.0

On-Screen Tools

Waveform

3 Sizes – Adjustable Opacity & Brightness

RGB Parade

3 Sizes – Adjustable Opacity & Brightness

Vector Scope

2 Sizes – Adjustable Opacity & Brightness

1 x Zoom

Tap to Zoom

2 x Zoom

Tap to Zoom

Focus Peaking

3 Modes (Color, Black & White, Outline) with adjustable Outline Color & Peaking Intensity

Zebra

Adjustable Threshold (50% to 105%)

Isolate Color Channel

Blue Only

Cine Frame Guides

6 Presets & Custom Frame Guide Calculator

Social Frame Guides

4 Presets & Custom Frame Guide Calculator

Safe Areas

SMPTE Safe Title Area – 93% & 90%

Grid Markers

9 Grid

Anamorphic Desqueeze

2x, 1.8x, 1.79x, 1.65x, 1.6x, 1.5x, 1.33x, 1.25x

Display Flip

Vertical

Colorized Exposure

Atomos False Color, EL Zone System, Arri False Color

Frame Grab + Onion Skin Overlay

Capture lossless 1920 x 1080 Pixel Frame Grab & Overlay with various Position + Transparency Options

Onboard Signal Processing

4K UHD Downscale for HD

Available on loop out

DCI Crop

Available on loop out

6K RAW to 4K Video Loop Out

Available on loop out

Interlaced to Progressive

2:2 & 3:2 Pulldown

PsF to Progressive

2:2 & 3:2 Pulldown

Optional Activation Keys

NDI HX2 TX (HD)

$99 optional Activation available via my.atomos.com

Remote Control

HDMI

Trigger Recording via Camera Record Button – Supported Protocols: Canon, Sony, Atomos Open Standard, Timecode (Rec Run)

SDI

Trigger Recording via Camera Record Button – Supported Protocols: Arri, Canon, Ikegami, JVC, Panasonic, RED, Sony, Timecode (Rec Run) (optional Atomos Connect Accessory required)

Serial 2.5mm Jack

Start & Stop Recording via compatible LANC Remotes – Calibration via optional USB to Serial Cable

Bluetooth LE

via AtomRemote App

Wireless RF

AirGlu™ Gang Control

External Device Control

Serial 2.5mm Jack

Z CAM Camera Control via Remote to USB-C Cable

Cut & Tag

FCP XML

Up to 10 Tags supported for each Clip

Supported Applications

XML

Apple Final Cut Pro (.fcpxml)

Apple ProRes RAW

Apple Final Cut Pro, Adobe Premiere, Avid Media Composer, Grass Valley Edius, ASSIMILATE SCRATCH, FilmLight Baselight

Video Codecs

All NLE applications that support Apple ProRes, Avid DNx and H.265 in .MOV Wrapper

What’s in the box

Box Contents

1 x Shogun, 1 x International Power supply, 1 x 7" protective Pouch, 1 x AtomX SSDmini Handle, 1 x MasterCaddy III with screws, 2 x WiFi Antennas with black caps, 1 x RF antenna, 1 x Antenna storage Pouch, 1 x 3.5mm Audio Jack to Jack cable, 5 x Colored Antenna caps, 2 x Antenna mount covers, 1 x Screen Cloth

Optional Extras

AtomX Monitor Mount, AtomX Magic arm 10" / 13", USB-C Dock, PowerKit, HDMI Cables

Warranty

Standard

1 Year

Extended

Extend to 2 Years with Atomos Care360 (optional purchase)
