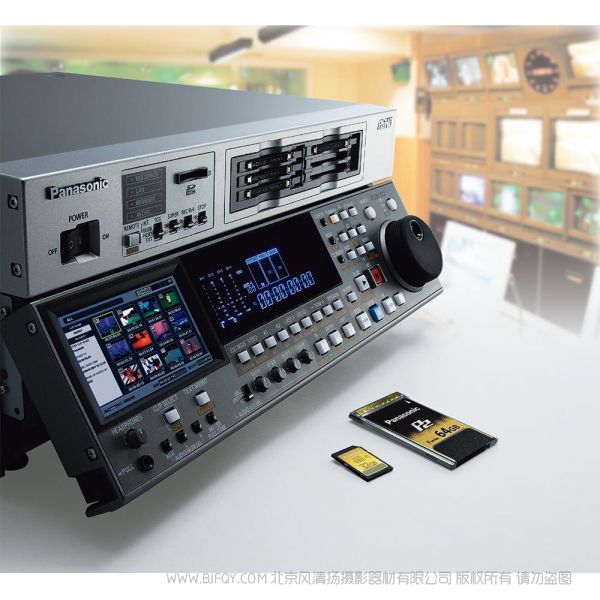

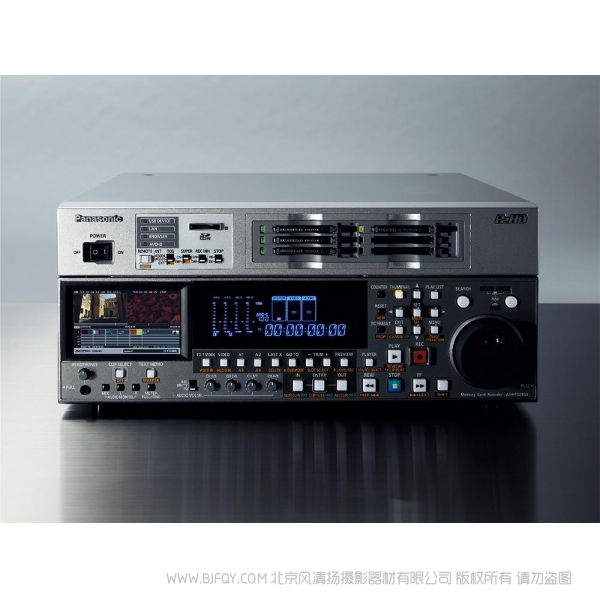

松下 AJ-HPD2500MC ◆ 读取AJ-HPM200MC编辑列表，用于快速安全播出

￥ 195000.00元

咨询

  • “缺货” 标题含有缺货字样 会不定期进行补货，具体根据厂商和供应商的到货时间，详情可咨询客服
  • “停产” 标题含有停产字样 此商品仅供展示
  • “预售” 标题含有预售字样 表示预约意向 如若需求可咨询客服

    • 相关推荐

    6500.00

    松下 AU-XP0512DG Panasonic AU-XP0512DMC

    45000.00

    富士 BMD LA16x8BRM-XB1A Kit lens Fujinon 2/3” 4K

    1950.00

    松下 DMW-XLR1GK 用于 LUMIX GH5 S5 GH6 的 XLR 麦克风适配器

    400.00

    松下（Panasonic）DMW-BLK22全画幅微单相机S5/GH6/GH5M2原装电池 松下BLK22原装电池

    0.00

    松下 LUMIX 配件 DMW-TC20GKC 可连接 H-ES200

    北京风清扬摄影器材有限公司 电话 18612707474



    ◆ 全机架高度，便于安装机架
    ◆ 多种编码方式，标配AVC-Intra100/50
    ◆ 播放列表制作，视音频独立轨道显示
    ◆ 读取AJ-HPM200MC编辑列表，用于快速安全播出
    ◆ V/A1/A2/A3/A4
    ◆ USB2.0（HOST/DEVICE），ESATA，LAN。RS422遥控
    ◆ 高标清兼容，记录/回放
    ◆ （外部控制&采集）



    多格式记录与播放系统支持AVC–Intra压缩格式，支持24PsF
    ◎ 借助更易于操作的图形用户界面，加快工作流程，增强编辑与传输功能
    ◎ 千兆以太网接口与AVCHD记录、回放和转换功能

         		◎ 输入/输出工作流程
    ◎ 输入/记录格式
    ◎ 可选配件




    新型的 P2 产品，实现基于文件的网络化广播电视工作流程。





    • AJ-HPD2500 具有广播电视流程所需要的的传输和编辑功能，服务器 / 客户端功能可方便的接入网络，兼容 AVCHD ※1 格式。非常适于创建和运行基于文件的工作流程。





    标配AVC-Intra编解码器，提供卓越的画质和效率 。
    具有与千兆以太网兼容的服务器/客户端功能，可实现直接与网络的连接 。
    采用单个片段回放遥控接口，易于传输，且具有完整的编辑功能和用户图形界面 。
    配置eSATA/USB硬盘驱动器接口，可以回放※2全帧速率素材，并可进行高速复制 。
    与AVCHD兼容，可实现P2HD/AVCHD同时记录和交互转换（需装配选购件）。





    ※1 ： 当使用 AJ-YCX250MC AVCHD 编解码板（选购件）时。
    ※2 ： 回放情况取决于硬盘驱动器性能，包括转速等。Panasonic 不能保证实现不掉帧的流畅回放。


    ◎ 多格式记录与播放系统,支持 AVC –Intra 压缩格式， 支持 24PsF

    • AVC-Intra 编解码器




    新型 AVC-Intra 编解码器进一步提高了图像的清晰度，符合基于先进图像压缩技术的 MPEG-4AVC/H.264 国际标准，可以提供卓越的画质，实现高效压缩。它采用帧内压缩系统，使专业化编辑具有独特的优点。AJ-HPD2500 可以在 AVC-Intra 100 模式下记录图像，从而实现优秀的画质，也可以在采用更低比特率的 AVC-Intra 50 模式下记录图像，适应各种不同的要求。同时还支持 DVCPRO HD 编解码器。
    AVC-Intra 100 ： 该模式采用与 DVCPRO HD 相同的码率，支持10 bit 量化记录，像素达到 1920 x 1080※ 。可以获得高质量的视频画面，进行高端的视频制作。
    AVC-Intra 50 ： 该模式支持与像素为 1440 x 1080※的 DVCPROHD 相同的视频质量，并与标清格式（例如 DVCPRO 50）码率相同。更低的码率可获得更多的记录时间，而传输时间则减半。
    ※ 这些规格为 1080i/p 格式的规格。AJ-HPD2500 也支持 720p 格式。

    • 上 / 下 / 交叉变换
    AJ-HPD2500 在图像回放过程中可以在高清和标清模式之间上下变换，或在 720p 和 1080i 格式之间进行交叉变换。它还可以把标清输入信号记录成高清格式，并且进行上下变换画幅比类型设置。
    ※ 在上变换记录期间，交叉变换功能失效。在上变换、下变换或交叉变换回放期间，标清信号中的隐藏字幕信号不输出。

    • 与 24PsF 兼容，高清 / 标清多格式
    AJ-HPD2500 支持各种高清格式 :1080p、1080i 和 720p，还可以在50 Hz 和 59.94 Hz 之间切换，适应世界各地的高清广播格式。也支持真正的 1080/24p (30p/25p) 格式的记录及使用 AVC-Intra 编解码器进行的回放。在高清 SDI 模式下，支持 1080/24PsF 输入 / 输出，可用于高端电影制作。支持标清格式，在 PAL(576i) 和 NTSC(480i)格式下，可采用多编解码器记录 (DVCPRO 50、DVCPRO 和 DV)。

    • VariCam 高效率对应
    AJ-HPD2500 可以从 VariCam 提供的 VFR（可变帧率）信号输出中提取关键帧，并以 720/24p (30p/25p) 的格式进行记录。AJ-HPD2500 还可以通过回放视频片段提供类似 VariCam 的 60p 下拉变换输出（从 50p 降低到 25p），该片段由 AJ-HPX3700、AG-HPX500、AG-HPX393、AG-HPX173 或 AG-HPX260 P2HD 便携式摄像机按照原生的 720/24p (30p/25p) 格式记录在 P2 卡中。

    • 24 比特 /48 kHz/8 通道、高质量数字音频
    AJ-HPD2500 可以记录和回放高质量的 24 比特 /48 kHz 数字音频，并配置了 8 通道 AES/EBU 数字音频输入输出（BNC）接口。可与48 kHz 采样率数字音频设备或者数字 VTR 连接。AJ-HPD2500 支持 SDI 嵌入式音频，可以记录和回放多达 8 个通道。对于标清格式，AJ-HPD2500 使用所有的 DVCPRO 50/DVCPRO/DV 编解码器可以记录和播放 4 通道音频。

    • 使用六卡槽的先进记录功能
    P2 卡存储容量高达 64GB ※ ，采用一体化设计，体积小、重量轻。采用加固设计，可以经受恶劣环境下的专业应用。AJ-HPD2500 配置了六个 P2 卡插槽，可以利用 AVC-Intra 50 编解码器连续进行长达 12 个小时的记录，从而实现长时间的高清记录和传输。
    热插拔记录 ：在记录期间通过更换存储卡可以实现无限制的连续记录。新的功能可以支持在记录期间选择卡槽。
    新式自动记录 ：该新功能可以通过 SDI 信号输入自动开始记录。
    循环记录 ： 指用新数据依次覆盖旧数据的连续记录。例如使用摄像机搜集天气预报等时效性信息时，循环记录功能可以使新视频数据保持在一个预先设定的时间段中。
    ※ 存储卡的总容量包括数据（比如系统数据）管理空间，因此，其实际可用存储量可能小于存储卡上注明的容量。

    • 文本标记、视频标记和元数据
    文本标记 ： 记录或预览一个片段时，按下文本提示键便可以在任何位置添加多达 100 个文本提示标记。简化后的编辑功能可以复制标记之间的素材和创建一个新片段。文本信息可以填入标记中。
    视频标记 ： 在记录期间或记录后，可以用 OK、NG 或其他名称标记每个片段。
    片段元数据 ：可以浏览和编辑元数据，比如摄像师和记者姓名、摄像位置及文本标记等。连接 USB 或本机软键盘就可以轻松地插入文本数据，元数据文件也可以从 SD/SDHC 卡上传。






    ◎ 借助更易于操作的图形用户界面，加快工作流程， 增强编辑与传输功能





    • 新的片段缩略图显示和片段任意排序功能
    片段缩略图显示和 GUI（图形用户界面）已经进行了很大的改进，现在可以选择回放、删除、复制任何片段或对片段重新排序。这样，搜集和显示片段进行播出或编辑就非常容易。新的 GUI 在同一屏内显示片段的特性，清楚地显示出属性信息，通过使用滚动条、片段计数器和回放位置，使编辑一目了然。
    通过对缩略图显示进行操作，可以使其显示片段中的任何一张图像。并且 GUI 可以输出到监视器。

    • 使用搜索轮编辑的控制面板
    AJ-HPD2500 配置了搜索轮，可以以 100 倍正常速度进行正向或反向高速运转搜索。或者以 ±1 倍正常速度范围进行滚动搜索。音频能以高达 10 倍正常速度进行监测。

    • 新的播放列表编辑器 GUI 可以实现直观操作
    播放列表功能迅速把编辑※范围归纳至多达 100 个事件或长达 24小时的时间范围，不仅使操作更加简单快捷，还强化了操作功能。
    新的编辑 GUI ：GUI 可以同时显示放机（源素材）的缩略图或左侧的预览屏、右侧录机（时间线）的预览屏以及底部的时间线。并且还可以输出到监视器。
    AV 独立编辑 ：任何想要的轨道均可以从视频轨道和四通道音频轨道中独立选择并编辑。可以调整时间线上每个轨道的输入 / 输出点。
    插入编辑并覆盖编辑 ：有两种编辑模式——插入编辑模式，即在事件中插入新的事件，和覆盖编辑模式，即用一个新事件覆盖当前的事件。
    编辑复制功能 ：播放列表可以作为文件保存并重复使用。编辑复制功能还可以将播放列表的结果生成一个独立片段。
    ※ 不提供切换过渡或特技效果。只有音频才能设置事件之间的V形淡入淡出。

    • 新的单片段回放和 GUI 保持功能使播出控制更容易
    AJ-HPD2500 的新功能使进行播出控制更加容易。单片段回放功能按照重新排定的顺序，一次播放一个片段，新的 GUI 保持功能在回放过程中在 LCD 和监视器上显示缩略图屏幕，方便检查下个片段的缩略图。在检查控制台监视器上的缩略图时，还可以通过一个并行的 RS-232C 或 RS-422A 接口进行遥控，使得操作更容易。





    • 全新的从外部录像机直接编辑的功能
    AJ-HPD2500 支持直接获取功能。通过控制一个利用 RS-422A 接口与之连接的外部录像机，可以在放机的预览屏幕中设定入点和出点，并直接放在时间线上。这样就可以采用类似线性方式获取磁带资源进行快速的 P2HD 制作。





    • 用于外部 HDD 的新型 eSATA/USB 2.0 接口
    高速备份 / 恢复 ：通过 eSATA 硬盘数据可以以高达 4 倍※1正常速度进行备份或恢复。USB2.0 传输速度约为实时记录的 2 倍。还可调整设备模式使其具有 P2 卡驱动器的作用。
    HDD 回放 ：外部硬盘的 P2 MXF 文件可以采用缩略图方式显示，并以全帧率回放。※2硬盘性能低或震动可能暂时延缓数据读取但不会导致 P2 音频回放发生中断。
    播放列表编辑 ：硬盘上的文件可以用于播放列表，并以同样方式用于直接获取的 P2 卡数据。

    ※1 ： 用于 AVC-Intra 100 或 DVCPRO HD。
    ※2 ： 回放情况取决于硬盘驱动器的性能，包括转速。Panasonic 不能保证实现无掉帧的流畅回放。

    • 波形或矢量显示
    AJ-HPD2500 具有波形和矢量显示功能，用于 LCD 监视器上的回放或输入视频信号。在上变换记录期间，可以显示转换后的波形。它还可以显示监视器输出（SD）/SDI 输出。
    ※ 当外部监视器显示波形时，无叠加字符显示。





    • 各种回放功能可以满足不同需求
    格式自动回放 ：可以自动检测到每个视频片段的视频格式和编解码器，以便回放或输出该片段。
    变速回放 ：用于慢镜头或双倍速回放。
    回放位置选择 ：该功能允许播放缩略图时选择回放位置。可以选择以下任何一个 ：此前的回放位置、缩略图时间码位置或片段的开始位置。
    重复回放 ：指重复回放选定的片段（单个或多个）。
    ※ 只有当多个片段格式相同时，才能重复回放。


    ◎ 千兆以太网接口与 AVCHD 记录、 回放和转换功能

    • 用于 FTP 传输的新千兆以太网
    AJ-HPD2500 配 有 一 个 以 太 网 端 口 (1000Base-T/100Base-TX/10Base-T)，拥有以下网络功能 ：




    FTP 客户功能 ： 支持 AJ-HPD2500 和 FTP 服务器连接，以便从服务器接收或向其发送视频片段。可以从一块 P2 卡或外部硬盘向FTP 服务器上传文件，或把服务器中的文件下载到 P2 存储卡或外部硬盘中。使用缩略图，文件的上传或下载将会轻松完成。SD/SDHC 存储卡的信息传输只能逐卡进行。
    FTP/Samba 服务器功能 ：可以通过连接网络的计算机下载插在AJ-HPD2500 槽中的 P2 存储卡或连接 AJ-HPD2500 的外部硬盘中的文件。※1
    HTTP 服务器功能 ：可以从连接网络的计算机上浏览缩略图和元数据。※1
    WWW 浏览器功能 ：无需利用计算机即可访问不同网页※2。 可以输入身份认证信息（ID 和密码）进入网络。

    ※1 ： 不能访问 SD/SDHC 存储卡。在服务器模式下 , 不支持把数据传输至P2 卡。
    ※2 ： 一些网页由于内容原因有可能不能正确显示，网页下载功能无法实现，网页视频片段或连接的视频文件不能播放。

    • AES/EBU 数字音频输入 / 输出
    AJ-HPD2500 配置了 8 通道 AES/EBU 数字音频输入和输出（BNC）接口。由于 AJ-HPD2500 支持 SDI 嵌入式音频，它可以记录和回放多达 8 个通道的声音信号。

    • 串行数字接口
    AJ-HPD2500 配有满足广播标准的 SDI（HD/SD）输入和输出接口。输入信号可以通过前面板上的“视频输入”和“音频输入”键进行选择。也可以与摄像机连接启动和终止记录操作。AJ-HPD2500 可以输出叠加字符或缩略图。

    • AVCHD 记录 / 回放及 P2HD/AVCHD 转换 ( 选项 )
    装配 AJ-YCX250MC AVCHD 编解码板（选购件），AJ-HPD2500 可以记录和回放 SD/SDHC 存储卡中的 AVCHD 文件。还可以以正常速度在 P2HD 和 AVCHD 之间转换和复制文件。





    AVCHD 数据回放输出 ：AVCHD 可以在内置的监视器上回放，并从高清 SDI 接口输出。有效支持 AVCCAM/AVCHD 摄像机的拍摄。
    P2HD/AVCHD 同时记录 ：高清 SDI 输入可分别以 AVC-Intra/DVCPRO HD/AVCHD格式在P2存储卡和SD/SDHC卡上同时记录。
    AVCHD-P2HD 转换 ：AVCCAM 摄像机记录的片段可以转换并复制为 AVC-Intra/DVCPRO HD 格式，以便使用 AJ-HPD2500 或与P2HD 兼容的非线形编辑软件进行播放列表的编辑。
    P2HD-AVCHD 转换 ： 通过把 P2HD 片段复制为低比特率的AVCHD 文件，可以把这些片段高速传送至服务器。
    ※ 不能单独记录 AVCHD 格式。Multi-Format 公司对使用 DCF 技术的许可。
    ※ 转换复制不会复制片段的元数据。

    • 多种遥控接口
    AJ-HPD2500 配置了 RS-422A 遥控接口（在广播级 VTR 中常见，该接口使 AJ-HPD2500 成为受控放机以便进行线性编辑）、RS-232C 遥控接口（用于 PC 和其他 IT 系统）、并行遥控接口及编码器遥控接口，通过这些接口可以实现灵活的系统配置。
    ※ 在 AVCHD 模式下，无法实现对 RS-422A 接口的遥控。

    • 模拟输入 / 输出
    AJ-HPD2500 配有不同的模拟 I/O 端口 ：复合视频输入、复合监视器输出、音频输入 / 输出 (2 个通道 )、音频监听输出 (2 个通道 )、时间码输入 / 输出及参考视频输入（带回路直通功能）。

    • 4U 机架尺寸
    AJ-HPD2500 的高度为 4U 尺寸，与 DVCPRO 录像机的大小相同，可以轻松放入 19 英寸标准机架内。可以非常简单的替代原来的旧录像机。
    ※ 机架安装适配器必须单独购买。





    ◎ 输入 / 输出工作流程
    AJ-HPD2500 配置的各种输入和输出接口满足电视台和有线电视网的各方面需求，从线路和音频记录到编辑、传输和存档。这个新式 P2 可移动设备还配有 RS-422A、RS-232C 和 25 针的遥控接 口， 可 用 于 普 通 VTR 系 统。AJ-HPD2500 拥有的联网功能和eSATA/USB 2.0 接口还使其成为基于文件的电视系统核心，同时还能继续使用现有磁带素材，作为灵活的附加记录方式，有助于从基于磁带的系统顺利过渡为基于文件的系统。





    • 输入 / 记录格式


    HD/SD 输入信号高清记录格式记录时间 ( 配有 2 块 64 GB P2 卡)SDI 输出※1
    AVC-Intra100AVC-Intra50DVCPRO HD1080720480/576
    1080/50i1080/50i384 分钟768 分钟384 分钟1080/50i720/50p576/50i
    1080/59.94i1080/59.94i384 分钟768 分钟384 分钟1080/59.94i720/59.94p480/59.94i
    1080/29.97PsF1080/29.97pN※3384 分钟768 分钟—1080/29.97PsF720/29.97PsF over 59.94p480/29.97PsF over 59.94i
    1080/59.94i——384 分钟
    1080/23.98p over 59.94i※21080/23.98pN※3480 分钟960 分钟—1080/23.98PsF
    1080/23.98p over 59.94i    		720/23.98p over 59.94p480/23.98p over 59.94i
    1080/59.94i——384 分钟
    1080/23.98PsF1080/23.98pN※3480 分钟960 分钟—1080/23.98PsF——
    1080/24PsF1080/23.98pN※3480 分钟960 分钟—1080/24PsF——
    1080/25PsF1080/25pN※3384 分钟768 分钟—1080/25PsF720/25PsF over 50p576/25PsF over 50i
    720/59.94p720/59.94p384 分钟768 分钟384 分钟1080/59.94i720/59.94p480/59.94i
    720/50p720/50p384 分钟768 分钟384 分钟1080/50i720/50p576/50i
    720/29.97p over 59.94p※2720/29.97pN※3768 分钟1536 分钟768 分钟1080/29.97PsF720/29.97p over 59.94p480/29.97p over 59.94i
    720/23.98p over 59.94p※2720/23.98pN※3960 分钟1920 分钟960 分钟1080/23.98PsF——
    720/24p over 60p※2720/23.98pN※3960 分钟1920 分钟960 分钟1080/24PsF——
    720/25p over 50p※2720/25pN※3768 分钟1536 分钟768 分钟1080/25PsF720/25p over 50p576/25p over 50i
    720/25p over 60p※2720/25pN※3768 分钟1536 分钟768 分钟1080/25PsF720/25p over 50p576/25p over 50i
    576/50i1080/50i384 分钟768 分钟384 分钟1080/50i—576/50i
    720/50p384 分钟768 分钟384 分钟—720/50p576/50i
    480/59.94i1080/59.94i384 分钟768 分钟384 分钟1080/59.94i—480/59.94i
    720/59.94p384 分钟768 分钟384 分钟—720/59.94p480/59.94i




    SD 输入信号标清记录格式记录时间 ( 配有 2 块 64 GB P2 卡)SDI 输出※1
    DVCPRO 50DVCPRO/DV1080720480/576
    576/50i576/50i768 分钟1536 分钟1080/50i720/50p576/50i
    576/25p over 50i576/50i1080/25PsF720/25p over 50p576/25p over 50i
    480/59.94i480/59.94i1080/59.94i720/59.94p480/59.94i
    480/29.97p over 59.94i480/59.94i1080/29.97PsF720/29.97p over 59.94p480/29.97p over 59.94i
    480/23.98p over 59.94i480/59.94i1080/23.98PsF※4
    1080/23.98p over 59.94i    		720/23.98p over 59.94p480/23.98p over 59.94i

    ※1 ： 必须在菜单屏进行设置（系统频率模式）。
    ※2 ： P2HD 摄像机或 DVCPRO HD 摄像机提供的 2-3、2-3-3-2 或 2-2 下降式输出信号。
    ※3 ： N=Native 原生模式，该模式只录制有效帧。
    ※4 ： 当回放系统频率设为 23.98 或 59-23 时，只产生输出。



    AVCHD 模式※1高清记录格式图像尺寸 (H x V)比特率较长记录时间 ( 配有 32GB SDHC 存储卡※2)
      PH Mode1080/50i, 1080/59.94i1920 x 1080大约 21 Mbps ( 平均),
    较大 24 Mbps    		大约 180 分钟
    720/50p, 720/59.94p1280 x 720
    HA Mode1080/50i, 1080/59.94i1920 x 1080大约 17 Mbps ( 平均)大约 240 分钟
    HG Mode1080/50i, 1080/59.94i1920 x 1080大约 13 Mbps ( 平均)大约 320 分钟
    HE Mode1080/50i, 1080/59.94i1920 x 1080大约 6 Mbps ( 平均)大约 720 分钟

    ※1 ： 当配置 AVCHD 编解码板 AJ-YCX250MC 时，如果不能进行 P2 卡录制，则 AVCHD 录制也无法进行。对于复合信号输入，无法进行 AVCHD 录制。
    ※2 ： PH 和 HA 录制需要 4 级或 4 级以上的 SDHC 或 SD 存储卡。其他模式则可以使用 2 级或 2 级以上的 SDHC 或 SD 存储卡（建议使用 Panasonic 的 SDHC 或 SD 存储卡）。









    常规
    型号AJ-HPD2500MC
    电源AC 100 V 至 240 V, 50 Hz/60 Hz 65W ( 配备全部选购件 )
    操作温度5° C 至 40° C
    操作湿度10 % 至 80 % ( 无结露 )
    存放温度- 20° C 至 50° C
    重量13 kg
    尺寸 ( 长 x 高 x 宽 )424.0 mm x 175.2 mm x 414.7 mm
    不包括支架、接头和搜索轮
    记录媒介P2 卡 , SD/SDHC 存储卡 (AVCHD 记录※ 1 )
    记录格式※ 2请参见记录格式表
    记录时间※ 3请参见记录格式表
    记录视频信号请参见记录格式表
    记录音频信号48kHz/24 比特 /8CH (AVC-Intra100/AVC-Intra50/DVCPRO HD)
    48kHz/24 比特 /4CH (DVCPRO 50)
    48kHz/24 比特 /2CH/4CH 可切换 (DVCPRO/DV)
    视频规格 ( 数字视频 )
    采样频率AVC-Intra 100/DVCPRO HD
    (50 Hz)Y ：74.2500 MHz,Pb/Pr:37.1250 MHz
    (59.94 Hz)Y ：74.1758 MHz, Pb/Pr:37.0879 MHz
    DVCPRO 50Y ：13.5 MHz, Pb/Pr ：6.75 MHz
    DVCPROY ：13.5 MHz, Pb/Pr ：3.375 MHz
    量化AVC-Intra 100/AVC-Intra 50 ：10 比特
    DVCPRO HD/DVCPRO 50/DVCPRO/DV ：8 比特
    压缩格式AVC-Intra 100/AVC-Intra 50MPEG-4 AVC/H.264 Intra Profile
    DVCPRO HD基于 DV 的压缩 (SMPTE 370M)
    DVCPRO 50/DVCPRO基于 DV 的压缩 (SMPTE 314M)
    DVDV 压缩 (IEC61834-2)
    色彩采样AVC-Intra100Y ：PB ：PR = 4 ：2 ：2
    分辨率AVC-Intra 1001920 x 1080 (1080/50i, 1080/59.94i)
    1280 x 720 (720/50p, 720/59.94p)
    AVC-Intra 501440 x 1080 (1080/50i,1080/59.94i)
    960 x 720 (720/50p, 720/59.94p)
    视频输入信号
    模拟复合输入BNC × 1 ( 环出直通 x 1), 75 Ω 自动 ( 视频输入 ),
    1.0 V[P-P] (75 Ω)
    参考输入黑脉冲 /HD 3 电平值 同步 ,
    BNC x 1 ( 环出直通 x 1), 75 Ω 自动
    SDI (HD/SD) 输入BNC x 1, (HD SDI 输入 /SD SDI 输入可切换 )
    HD 串行数字SMPTE 292M/296M/299M 标准
    SD 串行数字SMPTE 259M-C/272M-A 标准
    ITU-R BT.656-4 标准
    视频输出信号
    SD 模拟复合输出BNC x 1 ( 叠加开 / 关 )
    SDI (HD/SD) 输出BNC x 2, (HD SDI 输出 /SD SDI 输出可切换 )
    HD 串行数字SMPTE 292M/296M/299M 标准
    SD 串行数字SMPTE 259M-C/272M-A 标准
    ITU-R BT.656-4 标准
    SD SDI 监视器输出BNC×1, SMPTE 259M-C/272M-A 标准
    ITU-R BT. 656-4 (576/50i) 标准
    视频调整范围
    输出增益- ∞ 至 + 3 dB 或 - ∞ 至 + 6 dB ( 菜单可切换 )
    色度输出增益- ∞ 至 + 3 dB
    色度相位± 30°
    设置电平± 10%
    沉降相位± 15 µs
    SC 相位± 180°
    音频规格 ( 数字音频 )
    采样频率48 kHz ( 同步视频 )
    量化24 比特
    频率响应20 Hz - 20 kHz, ±1.0 dB ( 参考电平 )
    动态范围> 85 dB (1 kHz, 无加重 , “A” 已加权 )
    失真< 0.1% (1 kHz, 无加重 , 参考电平 )
    串扰<-80 dB (1 kHz, 2 通道之间 )
    冗余20/18/12 dB 可切换
    信号还原T1=50 µsec, T2=15 µsec ( 自动开 / 关 )
    音频输入信号
    模拟输入XLR x 2 (CH1/CH2),
    600Ω/ 高阻抗 可切换
    +4/0/-3/-20 dBu 可切换
    数字输入BNC x 4 (CH1/2, CH3/4, CH5/6, CH7/8),
    AES/EBU 格式 SMPTE 276M
    SDI 输入BNC x 1 (HD SDI 输入 /SD SDI 输入可切换 )
    HD 串行数字SMPTE 292M/296M/299M 标准
    SD 串行数字SMPTE 259M-C/272M-A 标准
    ITU-R BT. 656-4 (576/50i) 标准
    音频输出信号
    模拟输出XLR x 2, 低阻抗 , +4/0/-3/-20 dBu 可切换
    数字输出BNC x 4 (CH1/2, CH3/4, CH5/6, CH7/8),
    AES/EBU 格式 SMPTE 276M
    SDI 输出BNC x 2 (HD SDI 输出 /SD SDI 输出 可切换 )
    HD 串行数字SMPTE 292M/296M/299M 标准
    SD 串行数字SMPTE 259M-C/272M-A 标准
    ITU-R BT. 656-4 (576/50i) 标准
    SD SDI MON 输出BNC×1, SMPTE 259M-C/272M-A 标准
    ITU-R BT. 656-4 (576/50i) 标准
    监视器输出XLR x 2 (CH1/CH2), 低阻抗
    +4/0/-3/-20 dBu 可切换
    耳机立体声迷你插孔 (3.5 mm 直径 ), 8 Ω, 可变电平控制
    其他输入和输出
    时码输入BNC × 1, 0.5 V[P-P] to 8.0 V[P-P], 10 kΩ
    时码输出BNC × 1, 2.0 V[P-P] ± 0.5 V[P-P], 低阻抗
    RS-232C 输入 / 输出D 型 9 针 , RS-232C 接口 x 1
    RS-422A 输入 / 输出D 型 9 针 , RS-422A 接口 x 1
    并行D 型 25 针 x 1
    编码器遥控接口D 型 15 针 x 1
    USB2.0主机 x 1, 设备 x 1
    LAN1000BASE-T/100BASE-TX/10BASE-T x 1
    eSATAeSATA 3Gbit 接口 x 1

    ※ 1 ： 安装了 AVCHD 编解码板 AJ-YCX250MC （选购件）后，只能同时记录 P2HD和 AVCHD，不能单独记录 AVCHD。
    ※ 2 ： 只有在安装了 AVCHD 编解码板 AJ-YCX250MC （选购件）时，才能记录和播放 AVCHD。
    ※ 3 ： 使用 P2 卡连续记录单个片段时，任何时间均可进行。记录时间可能少于预定时间，这取决于记录片段的数量。
    所注明的重量和尺寸为近似值。技术规格如有变动，恕不另行通知。












    {{downcontent.title}}


    点击下载 文件大小{{downcontent.size}} 下载次数 {{downcontent.downcount}}
    {{hdnrcontent}}

    常用配件
