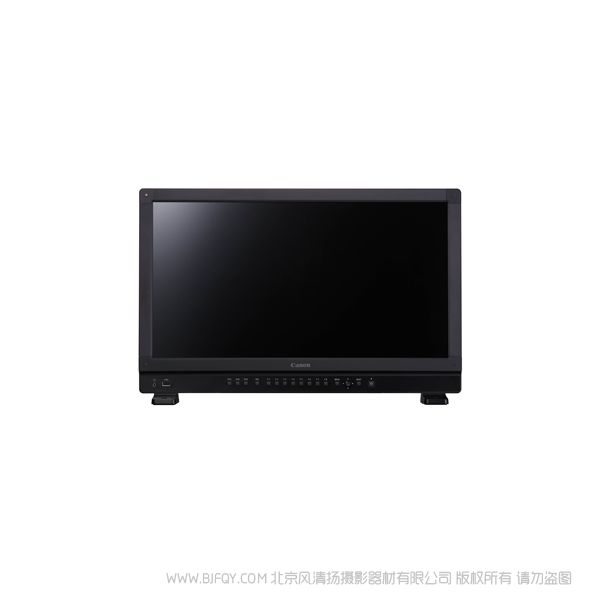

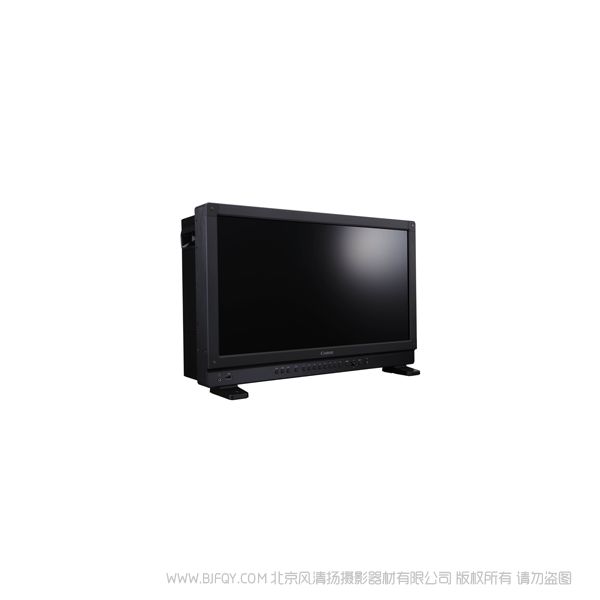

佳能 DP-V2420 专业显示设备 监视器 电影级监控视频 液晶屏 显示屏 还原色彩

DP-V2420是满足HDR标准的高亮度旗舰级24英寸4K HDR参考监视器，旨在满足高端视频制作的多种需求。DP-V2420可应用于或者现场直播、拍摄现场的后期处理、HDR和SDR等多种需求的高画质和高效率制作流程。

符合HDR行业标准，支持HDR监看

在监看HDR内容影片时，所使用的监视器需支持2个或多个伽马曲线。DP-V2420的优势在于其既支持保留被摄体原始色彩和亮度信息的摄影机数据(LOG数据)，又支持正在被认证为全球标准的 SMPTEST 2084及 Hybrid Log Gamma标准。另外，DP-V2420符合UHD联盟和HDR10等标准，因此可将DP-V2420作为HDR主监视器监看多种HDR视频。

符合SMPTE ST 2084

SMPTE ST 2084的动态范围为0.005至10,000 cd/m2，可显示此范围内的不同亮度。

SMPTE ST 2084：由Dolby Laboratories有限公司基于被称为PQ的人类视觉特性开发的一种新型伽马曲线。较高亮度为10,000 cd/m2的亮度被视为绝对亮度。目前在Dolby Vision及新一代Blu-ray标准(Ultra HD Blu-ray) HDR10中采用。

符合Hybrid Log Gamma

支持2种伽马设置，“Hybrid Log Gamma(Y)”和“Hybrid Log Gamma(RGB)”

*截止2016年3月，仅发布了HLG标准的草案版本(计划较终投入市场时与草案版本一致)。DP-V2420包含并支持较新版本的HLG标准草案，可提供给想要提前制作HLG内容的用户。将评估对正式版本的支持情况并监测建立标准的趋势。

满足HDR制作的高亮度

高动态范围在HDR制作中至关重要，DP-V2420保留了满足HDR制作要求的高亮度。为满足HDR标准、SMPTE ST 2084和Hybrid Log Gamma 的要求，DP-V2420的实际亮度覆盖了此范围以保证准确显示灰度和颜色，使DP-V2420能够支持符合HDR标准的视频制作。

优于CRT监视器的黑色亮度/阴影区域灰度性能

尽管DP-V2420采用了LCD液晶面板，但依然能保证其优于CRT监视器的黑色亮度。另外，即使在低亮度端，
DP-V2420仍可呈现高灰度性能，因此提高了视频画质，在阴影区域，可准确再现灰度，不会产生黑色瑕疵。

为特定应用提供了2种HDR监看模式

DP-V2420具备2种HDR监看模式，适用于特定制作要求。在峰值亮度优先模式中，开启“峰值亮度控制”设置以支持查看高亮度HDR视频影像，HDR视频影像用于控制监视器主机的较高亮度 (峰值亮度) 以匹配显示内容的亮度。另外，在恒定亮度模式下，峰值亮度控制关闭，不管显示内容亮度如何，可将监视器亮度维持在固定水平查看视频影像。

峰值亮度优先模式

DP-V2420主机支持在较高亮度(峰值亮度)下监看视频。例如，可在后期制作编辑室内将DP-V2420作为HDR参考监视器，以高亮度查看HDR画质。即使编辑内容的明亮区域因场景 (如电影或戏剧)切换而产生变化，也可将整个屏幕亮度的变化降至较低，这样可以使DP-V2420的性能在高亮度HDR制作工作流程中充分发挥。

恒定亮度模式

在此模式下，无论输入视频内容的亮度有多高，无需调整器监视器主机亮度即可监看视频。即使摄影机以固定角度拍摄体育和音乐节目，拍摄条件也会随着天气和舞台灯光的变化而产生实时变化，这种情况下能够充分展示DP-V2420的性能。

因此，无需根据显示内容的不同亮度调整画质，也无需所谓的“加载特性”即可监看高亮度HDR视频影像。

忠实色彩还原

支持 ITU-R BT.2020和ACES2065-1两项广播电视和数字电影标准

监视器采用RGB LED背光系统和IPS 液晶面板，忠实色彩还原，非常适合在拍摄现场获得高画质性能。不仅能够符合ITU-R BT.709、EBU和SMPTE-C等多种广播电视标准和DCI-P3数字电影标准，还满足新一代ITU-R BT.2020标准和由AMPAS 倡导的ACES色彩管理标准中的ACESproxy传输标准。

高准确度的均匀性

DP-V2420可实现与DP-V3010/DP-V2410相同水平的高准确度的均匀性 。采用专为监视器使用而开发的专用影像处理器，可进行精细调整，避免屏幕上出现色彩和亮度不均并实现高准确度的均匀性 。

每种RGB色彩具有平滑、精确的过渡

监视器使用的10比特面板能够表现 RGB 每种色彩的以1024级过渡，并且高精确度显示处理器可显示精确的灰度。

高分辨率

DP-V2420具有与DP-V3010相同的4096×2160分辨率和17:9长宽比的面板。因此可以点对点显示符合数字电影和高清电视广播标准信号的详尽细节。其所具有的3个扩展监视模式也可用于2K或全高清视频制作。因此，可作为支持4K监视器在多种应用中使用，同时也有助提高4K/全高清视频制作工作流程效率。

高对比度

新型IPS液晶面板和佳能影像处理技术可实现高对比度。这二者可忠实还原在电视和电影视频制作中至关重要的明亮和黑暗区域，因此，即使在显示明亮区域的同时，也可以忠实描绘黑暗区域的过渡。

宽广视角

该监视器的上、下、左、右方向分别具有89°宽广视角(对比度：高于10:1)。色彩和对比度变化微小的IPS液晶面板和出色的光学设计相配合，可以将因视角而产生的显像差异降低。 为了在室外和明亮的环境使用监视器，提供了防眩目表面涂层处理，以减小实际拍摄地点的眩目和反光。

DP-V2420是满足HDR标准的高亮度旗舰级24英寸4K HDR参考监视器，旨在满足高端视频制作的多种需求。DP-V2420可应用于或者现场直播、拍摄现场的后期处理、HDR和SDR等多种需求的高画质和高效率制作流程。

HDR/SDR 双屏幕显示

能够同时以双屏幕显示HDR和SDR。由于是同时在左右屏幕显示影像，能够快速区分亮度范围和灰度/光泽度的差异，因此可以使HDR拍摄提高效率。其它多种功能可以组合使用以使HDR制作更加容易：根据不同用途的范围压缩显示，削波显示，摄影机信息显示，波形监视器显示。

兼容HDR的波形监视器显示

可以选择波形监视器上的HDR显示缩放尺寸(e.g. SMPTE ST 2084（nit）和 Canon Log（%）)。因此在HDR制作时可用适合的尺寸查看视频。

多种HDR范围调整功能

具有多种HDR范围调整功能以满足特定应用。例如，HDR标准信号的动态范围或者用于确认画质的LOG信号，都可以在监视器(范围压缩)支持的亮度范围内显示，或者也可以显示范围中需要实际亮度的部分，而不显示高亮范围区域(范围上限削波)。设置值可以预先注册到功能键或通道键。这允许用户通过单触操作调用相应的HDR标准视频进行确认。

HDR元数据信息显示

可以在屏幕上显示兼容HDMI的视频编辑计算机，蓝光播放器，摄影机或其它设备的元数据信息（色域，伽马，较大亮度，节目平均亮度的较大值）。这对于正确的HDR制作很有用处，因为在确认HDR信息的同时可以监看视频画面。

DP-V2420是满足HDR标准的高亮度旗舰级24英寸4K HDR参考监视器，旨在满足高端视频制作的多种需求。DP-V2420可应用于或者现场直播、拍摄现场的后期处理、HDR和SDR等多种需求的高画质和高效率制作流程。

摄影机信息显示, 摄影机画质链接和预设Log可在拍摄现场快速链接摄影机。

摄影机信息显示

当Cinema EOS System摄影机或ARRI摄影机系统连接至DP-V2420时，可以获取摄影机的元数据，并可以显示内容。由于在拍摄现场准备摄影机的工作，拍摄时摄影机信息的确认工作都可在监视器上显示出来，而不再通过取景器查看。该监视器也可用于多人确认使用，提高了便利性。(当Cinema EOS System摄影机选中3G-SDI RAW格式、ARRI摄影机系统选中3G/HD-SDI格式时，该功能有效。)

摄影机画质链接

当Cinema EOS System摄影机或ARRI摄影机系统连接至DP-V2420时，画质链接功能会基于摄影机的元信息自动切换监视器的画质。监视器的画质设置自动与摄影机建立链接，可以避免设置错误。

预设LOG

监视器预设CINEMA EOS 系统的Canon Log/Canon Log2/Canon Log3和ARRI Log C曲线。Log C预设到监视器主机菜单中。所以，用户检查画质时只需要连接到摄影机，不用再麻烦去添加特殊的LUT了。

4K RAW格式画面debayering

C500/C500PL或C300 Mark II CINEMA EOS System通过3G-SDI线缆输出的RAW数据可在DP-V2420进行debayering并显示影像。监视器可debayering 4K RAW格式影像，而无需使用外置debayering设备，以较少的连接线数量建立4K环境。例如使摄影机+监视器组合更紧凑、提高了拍摄期间的便携性。

支持ACES2065-1

DP-V2420支持较新的ACES色彩管理标准(ACES2065-1)，该标准正逐步被好莱坞和其他视频制作地广泛采用。监视器本身具备RAW格式画面Debayering 和ACES输入转换功能，因此可将RAW格式画面转换为ACES色彩空间。此外，通过使用CDL调节曝光和色彩以及运行ACES输出转换处理，可在DP-V2420上显示这些影像。另外，使用USB连接分享CDL数据，现场调色和后期编辑输出的信号都具有相同色彩和灰度，因此，可花费较小工作量还原用于拍摄和/或编辑地点的影像“外观”，提高工作效率。

调色系统链接

DP-V2420和DP-V2410可与多种调色系统相链接。在拍摄现场，LiveGrade通过LAN连接，执行RAW debayering时，可使用多个LUT和CDL进行色彩校准。在拍摄现场校准画质的结果和在拍摄现场被编辑后的RAW数据结果会体现在编辑室的调色系统中，可还原拍摄现场的画面。编辑室中的调色系统通过LAN与DP-V3010相链接，有利于简化工作流程并提高LUT和CDL操作效率。

自定义LUT和CDL功能

DP-V2420与DP-V2410相同，可为每个影像模式设置多个LUT(8)。因此，为提高便利性，用户在每个影像模式中较多可选择8个LUT。增加了从CDL1至CDL15的预设置和CDL详细设置屏幕。用户可修改CDL1至CDL15的名称。

HDR制作应用流程范例

兼容交替双取样

支持交替双取样。此项技术可将1个4K信号以2个像素为单元进行分割(交替取样)，较多可分割为四个子画面进行传输(2K/HD) ，然后将这些像素重新组合在一起形成4K影像。它与方形分割画面不同，因为传输的画面有些许错位，通过显示四个子画面中的一个画面，即使在2K/HD监视器上也能够确认视角。

兼容2分屏显示/4分屏显示

在2屏显示模式，显示A和B的图像模式可以独立设置。而且，在2屏/4屏显示模式时，画面分割线可以开启或关闭。摄像机的信息只能在一个屏幕上显示。 (如： 输入1)

变焦放大

DP-V2410搭载的可以选择放大倍率(4x, 8x)的功能和可在任意位置显示的功能也被移植到DP-V2420。而且，变焦模式1至3意味着可以预设放大倍率和显示位置，从而提高了易用性。

轮廓辅助

佳能在DP-V2420添加了一个轮廓辅助的功能，使用户可以快速查看对焦状态。制作高清晰度视频时，有助于调整对焦以使拍摄体合焦。

风扇关闭

DP-V2420具有风扇关闭模式，可在摄影机拍摄时指定监视器风扇的关闭时长。此模式可与专业摄影机相链接，如Cinema EOS系统，在拍摄时关闭风扇。此项功能在不希望被风扇噪音干扰的演播室或其它安静拍摄场景中使用时，犹为有效。

* 取决于监视器的使用方式和安装环境中的温度，风扇的关闭时间可能会缩短。

区域标记

区域标记增加了可设置矩形尺寸和位置等的功能。用于检查显示字幕和电视广播时长的区域。能够以多种不同视角显示传统16:9，4:3和其它预设值，手动设置和其它画幅比标记。同时还有显示安全区域标记，中心标记和网格标记。

背景色

由于视角的差异，当显示图像的时候，用户可以选择白色，灰色或者黑色作为不显示图像区域的黑色条带的颜色。此项功能用于查看图像显示区和非图像显示区域的边界。

波形监视器和矢量示波器功能

DP-V2420搭载有波形监视器和矢量示波器功能。这些是叠加在屏幕上显示的。使用波形监视器显示信号电平 (6 种类型: Y, Cr, Cb, R, G 和 B)。使用矢量示波器显示两种色差信号，每种信号都通过“X轴/Y轴”显示。

伪色彩显示

搭载伪色彩显示功能，能够根据亮度水平以色彩的形式显示输入影像，从而辅助设置摄影机曝光。能够更加容易直观地查看画面曝光状态，例如：红色显示为过度曝光(亮度水平超过100%)，蓝色显示为缺少暗部细节(亮度水平低于0%)。

音频电平指示器

此功能在屏幕上叠加显示音频信号的电平，可选择2，4，6或8个通道。

屏幕截图

此功能可将当前显示的画面以图像的方式保存到USB存储器。用户可以选择只截取视频画面，或者包含标记，波形监视器和其它影像辅助功能或OSD菜单。

帧保持(暂停功能)

此功能可将画面停止，并持续在屏幕上显示。也可以用于将屏幕上显示的画面截取做为照片保存。

DP-V2420是满足HDR标准的高亮度旗舰级24英寸4K HDR参考监视器，旨在满足高端视频制作的多种需求。DP-V2420可应用于或者现场直播、拍摄现场的后期处理、HDR和SDR等多种需求的高画质和高效率制作流程。

实用的设计理念

坚固性

DP-V2420采用了提高坚固性和强度性能的铝框架设计。

易安装性

用于稳固安装的防倾倒支架适合运输、安装和其他可能的场景可从2种固定支架中选择，支架上有螺孔，可将支架固定到位，您可将其安装在多种地点。

可靠的散热设计

DP-V2420具有多层分离排气机构的主机散热设计，对产品的管道形状和抽吸口(安装、区域)都进行了优化设计，用于控制空气流动并散热，在不增加过多产品厚度的前提下确保高亮度和可靠性。

适合现场使用的OSD菜单

DP-V2420沿袭了DP-V2410优秀的操作性，减小了OSD菜单的显示尺寸，使其适合24"的操作范围。现场使用时，即时需要显示多种额外信息，也能清晰辨别，而且不会阻挡屏幕上的画面显示。

可更改OSD位置

用户可根据显示的影像的分辨率更改OSD位置。有2种可选模式：4096×2160和3840×2160。

使用可指定功能按键注册各种功能

可以按照用途，将需要的功能设置到功能键。常用功能可通过单触按键立即调出使用。

易用的控制区域

控制区域和功能按键的设计考虑到在许多不同场合的拍摄不同场景的情况，使控制区和功能按键更易于使用。按键和转盘的设计位置与DP-V2410相同。前面板控制区的标记和按键都带有照明功能，方便在黑暗环境中使用。如果需要在远离主机的地方操作，用户可以使用LAN连接器连接调色系统或使用USB连接器连接调色控制器。

自动色彩和亮度修正系统

DP-V2420内置了佳能专有的控制系统，用于修正亮度波动和由于多年使用产生的劣化，并可在未来相当长的一段时间内获得稳定性。

无PC校准

DP-V2420可实现与DP-V3010/DP-V2410相同的高稳定性。
如果色彩偏移或多年使用后出现其他问题，可使用外置传感器进行准确的校准，无需使用计算机。

支持使用第三方软件对监视器进行校准和调色

■ 校准软件

■ 现场调色软件
