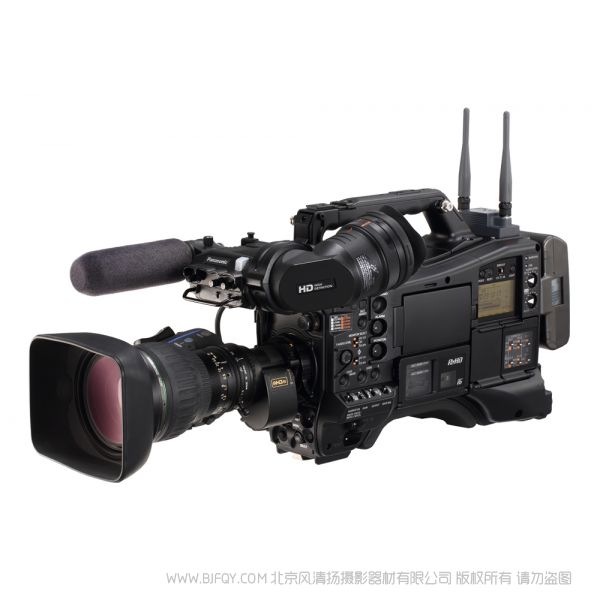

松下  AJ-PX5000MC  存储卡式 摄录一体机  电视台 媒体节目录制 制作

松下 AJ-PX5000MC 存储卡式 摄录一体机 电视台 媒体节目录制 制作

140000.00

◆配备了AVC-ULTRA*1编解码器、microP2卡槽和网络功能,支持自动FTP传输和现场直播流的高端ENG摄录一体机,◆多格式、多编解码器记录——图像表现的新高度,◆支持广播工作流程的功能、规格和界面,◆网络功能扩展至自动文件传输和现场直播流,◆灵活性和多功能性适用于专业用户

配备了AVC-ULTRA*1编解码器、microP2卡槽和网络功能,支
◎ 持自动FTP传输和现场直播流的高端ENG摄录一体机
◎ 高灵敏度、低噪波、新开发2/3型3MOS传感器
◎ 生成高画质的新开发LSI
◎ 高画质功能和丰富多彩的画质设定
◎ 标配AVC-Intra200 AVC-ULTRA编解码系列压缩方式
◎ HD/SD多格式/多种编解码器
◎ 标配对应microP2卡
◎ 收录高音质24 bit/4ch音频
◎ 4卡槽(2种插槽各两个)支持同步记录等多种记录功能
◎ 具备的专业功能
◎ 辅助拍摄功能

◎ 设置文件
◎ 记录的各项功能和操作性
◎ 可选购的彩色/黑白寻像器
◎ 3.45寸彩色LCD显示器
◎ 配备了3G-SDI输入输出和HDMI输出
◎ 标配USB 3.0高速接口
◎ 其它接口
◎ 支持摄像机遥控系统*17
◎ 使用iPad P2 ROP应用程序进行无线控制*18
◎ 有线/无线 LAN,4G/LTE 网络功能*20
◎ 记录片段自动传输:上传过程中记录功能
◎ 直接接入 LiveU 视频上行方案*25









配备了AVC-ULTRA ※1 编解码器、 microP2卡槽和网络功能,支持自动FTP传输和现场直播流的高端ENG摄录一体机





摄录一体机 AJ-PX5000MC 兼顾高画质和高性价比,顺应网络时代下的新的广播电视工作流程,成为广播级 ENG 新标准。
利用AVC-ULTRA ※1 编解码器可以从AVC-Intra200中选择符合应用要求的画质和比特率,可制作接近未压缩高画质水平的图像;广泛应用的 AVC-Intra100/50; 以低比特率记录 , 全高清 1920×1080, 4:2:2/10bit 画质的 AVC-LongG50/25,8bit/ 4:2:0 图像且记录时间延长的 AVC-LongG12。低比特率高质量的 AVC-LongG6 编解码器 ( 代理文件 / 全高清 1920 x 1080) 可对突发性新闻进行双编解码器记录。除了传统的 P2 卡插槽 ,AJ-PX5000MC 还有 microP2 卡插槽 , 大大降低了媒介成本。AJ-PX5000MC 搭载 220 万像素 2/3型 3MOS 图像传感器 , 实现了 F13(50Hz)/F12(59.94Hz) 的高灵敏度和 62dB 信噪比的高质量拍摄。支持 1080/60p ※2 和 1080/50p 逐行全帧速率拍摄 ,AJ-PX5000MC 支持 3G-SDI/HDMI 接口输出,以及通过 3G-SDI 输入接口进行线性记录。
多种网络功能增强了有线 / 无线 LAN ※※ 或 4G/LTE ※※ 连接功能 , 这些网络功能包括预览、远程操作、播放列表编辑及上传过程中记录功能 , 在记录的同时可自动传输数据和全高清图像现场直播流至网络服务器。这些都有助于实现更顺畅的基于网络化和信息技术操作的电子新闻采集工作流。

 ※※ 详细信息,请参阅后面的“网络功能说明”。
※1:AVC-ULTRA 是松下提供的专业视频编解码器的总称。AJ-PX5000MC 不支持 AVC-ULTRA 中包含的所有的格式。
※2 :60p 实际用 59.94Hz 记录。
DCF 技术的使用获得了 Multi-Format 公司的授权。






◎ 使用网络功能**和AVC-ULTRA编解码器创新的工作流程





• 采集--> 自动上传
记录的片段(代理或原文件)直接从AJ-PX5000MC上传至网络。在全新的上传过程中可在记录的同时自动将文件上传至后台的网络服务器。

• Full-HD流
AJ-PX5000MC可能实现现场直播流(通过互联网),在将高码流视频记录在存储卡的同时,可以进行实时流传输。该QoS (Quality of service)模式允许全高清分辨率的代理图像以适应当前网络条件的低比特率传输。

• 预览和远程操作
支持通过无线LAN的无线连接。用电脑/笔记本、平板设备或智能手机预览摄像机记录的片段,还可对元数据进行检查和编辑。
还提供iPad 的P2 ROP 应用程序以便对多功能摄像机进行远程操作。

• 云流程
使用云服务可进行更顺畅的操作。通过网络对自动上传至云服务器的代理文件进行编辑 (远程播放列表编辑),只将必要的数据从 AJ-PX5000MC发送至采集服务器。
P2 Cloud: P2 Cloud 是松下为广播和制作等用途提供的云服务。详细信息,请参阅松下网页 (http://pro-av.panasonic.net/)

**详细信息,请参阅网页上的 “网络功能说明”。
DCF 技术的使用获得了Multi-Format公司的授权。
• Apple App Store和iPad 是苹果公司在美国或其他国家的注册商标。


◎ 多格式、多编解码器记录——图像表现的新高度

• 高灵敏度、低噪波、新开发 2/3 型 3MOS 传感器
AJ-PX5000MC 搭载了 2/3 型 3MOS 传感器 :该传感器采用了新开发的 220 万像素2/3 型 RGB 3MOS 传感器,除了具有全像素 HD(1920×1080)高分辨率、F13(50Hz)或 F12(59.94Hz)高灵敏度外,还具有信噪比 62dB(DNR ON 时)的低噪波的特点。能够实现丰富的层次和色彩还原。





• 生成高画质的新开发 LSI
AJ-PX5000MC 搭载了新开发的摄像机信号处理 LSI。内置了可以调整 12 轴色彩 +3轴肤色独立色彩补偿和校正等非常细致的画质调整功能。与以前的 DSP 相比,也可以实现低功耗。
高级 FBC :搭载了高精度闪光带检测和校正功能。





• 高画质功能和丰富多彩的画质设定
CAC(Chromatic Aberration Compensation)色差校正 :结合镜头CAC 参数,可以对镜头本身不能完全校正的周边部分进行色差(色散)校正处理。
DRS(Dynamic Range Stretcher):控制阴影、防止过曝光、可以从视觉上获得更大的动态范围。
伽玛 :可以选择 7 种模式(HD/SD/FILMLIKE 1/FILMLIKE 2/FILMLIKE 3/FILM-REC/VIDEO-REC)的伽玛曲线。
数字图像设定:可以进行垂直细节、水平细节、细节降噪、皮肤细节、色度电平、色温、主消隐电平、拐点、矩阵、色彩校正等各项设定。

• 标配 AVC-Intra200 AVC-ULTRA 编解码系列压缩方式
世界上首次可以根据从母带处理到流畅发送的不同阶段,选择适合相应用途的画质及码率,满足广播电视和制作需求的松下专业 A/V 编解码器体系“AVC-ULTRA”。








 适用于制作的帧内压缩方式。除了常规AVC-Intra100/50编解码器,AJ-PX5000MC还具备 AVC-Intra200编解码器与双倍比特率(10bit 量化,4:2:2采样及约为200Mbps比特率※1)。提供接近非压缩的高画质和24bit高质量音频,用于母带处理和存档。




使用帧间压缩方式,以低码率实现高画质的高清拍摄。可以在现场进行无线以及网络传送。AVC-LongG 50/25/12Mps三种比特率,对于AVC-LongG25,10 bit/4:2:2支持高画质可以使用大约为25 Mbps的码流。




还可记录带实际数据※2的低码率、 高分辨率、高音质的代理码流(Quick Time/H.264) 。另外含有元数据可以使脱机编辑变得更加有效。请浏览“AVC-Proxy记录模式和记录信号” 表。




※1 :1080/59.94i。
※2 :循环记录、间隔记录时,不能进行代理拍摄。代理视频是低码率影像 / 音频数据,附带时间代码、元数据等管理信息的文件数据。
DCF 技术的使用获得了 Multi-Format 公司的授权。





• HD/SD 多格式 / 多种编解码器
AJ-PX5000MC支持59.94Hz/50Hz切换有利于制造适合全球需求的节目,记录1080/60i, 50i, 60p, 50p,30p, 24p, 25p和720/60p, 50p, 30p,24p, 25p。支持从AVC-Intra, AVC-LongG 至 DVCPRO HD, DVCPRO50,VCPRO和DV的多种HD/SD格式。
※ :事实上,60i、 60p、 24p 和 30p 分别用 59.94Hz、 23.98Hz、和 29.97Hz 记录。
※ :通过固件升级,未来将支持 1080/24p、1080/30p 和 1080/25p 格式。请参阅松下网页上的产品信息部分, http://pro-av.panasonic.net/
※ :使用 24p,25p 和 30p 格式进行本机模式记录。

• 标配对应 microP2 卡
装配了集成在 SD 卡尺寸中的广播电视业务用存储卡——microP2 卡的专用插槽。
microP2 卡 :继承了 P2 卡的高可靠设计,在支持 64GB ※1 的大容量的同时,与 SD 卡相同的小尺寸实现了小型化,从而实现大幅地缩减成本。
CPS(内容保护系统):microP2 卡上搭载的新的安全功能。使用密码给记录在卡上的数据加密上锁,禁止非法访问,通过这种方式可以防止数据流出,实现媒体管理。
P2 卡槽 :有两个,也可以使用以前的 P2 卡。※2
机动性、可靠性 :microP2/P2 卡具有耐温度变化、粉尘、撞击和振动的特点,因此,不必担心发生像 VTR 那样的结露、磁头堵塞、信号丢失等情况。
记录在空白的区域中,不需要进行搜索。不必担心覆盖原有素材。

※1 :显示容量中包括了管理区域等,可收录的容量要低于该显示的容量。记录时间请浏览“记录时间”。
※2 :不可以同时记录在 microP2 卡和 P2 卡上。

• 收录高音质 24 bit / 4ch 音频
AVC-Intra/AVC-LongG 模式下,可以收录高音质 48 kHz/24 bit 数字音频※ (DVCPRO HD/DVCPRO 50/DVCPRO/DV 为 16 bit)。在全部模式下都可以收录 4 个声道。每个声道可以选择输入:FRONT(麦克风)、REAR(线)、WL(无线)。4 个声道都可以进行电平调整。
※ 也可以使用 24bit 数字音频设备回放。详细内容请参阅第 8 页「24bit 音频相关注意事项」。

• 4 卡槽 (2 种插槽各两个 ) 支持同步记录等多种记录功能
● 2×2 插槽 :分别可插 2 块 microP2 卡 /P2 卡。
● 同步记录 :同时在 2 个 microP2 卡 /P2 卡※1上记录,双重保险。
● 双编解码器记录 : 在 AVC-Intra/AVC-LongG 中记录主数据的同时记录低比特率 AVC 代理文件。
● 热插拔 :可以在记录中更换卡,可以切换插槽,可以连续记录。
● 单片段记录 :连续的多个片段(最多 99 次)作为一段视频收录。在每次 REC 开始的点自动添加文本标记,并可以搜索。
● 预记录 :待机状态下,存储约 8 秒钟的影像和声音,可以记录下REC 开始前错过的影像。
● 循环记录 :在 2 个 microP2 卡 /P2 卡上按照顺序循环记录,可以保持过去一定时间内收录的内容。
● 间隔记录 :可以设定间隔时间和记录时间的自动间断收录。
● 单次拍摄 :便于制作动画的功能。
● 文本提示※2:每一个片段最多可以标记 100 处的书签功能。
● 拍摄标记※2:给片段做标记。以便于区分 OK/NG 等。
● REC 检查 :快速回放记录在卡上的片段。
● 元数据 : 可通过 SD 存储卡添加如摄像师姓名、拍摄地点和文本备忘录等信息数据。

※1 :不能组合使用 microP2 卡、P2 卡。
※2 :循环记录、间隔记录、单次记录不能附上文本提示和拍摄标记。

• AJ-PX5000MC 记录编解码器和影像格式对应一览表


编解码器1080720480576
60p50p60i50i30pN*124pN*2/ 23.98PsF25pN*360p50p30pN24pN25pN60i50i
AVC-Intra200
AVC-Intra100
AVC-Intra50
AVC-LongG50
AVC-LongG25
AVC-LongG12
DVCPRO HD
DVCPRO 50
DVCPRO
DV

*1: 1080/29.97p在59.94p输出。
*2: 1080/23.98p在59.94p输出。
*3: 1080/25p在50p输出。

• AVC-Proxy 记录模式和记录信号


记录模式*4视频音频
分辨率编解码器比特率编解码器通道数每一通道的比特率
AVC-G6 2CH MOV1080i 模式: 1920 x 1080
720p 模式: 1280 x 720
H.264 High Profile6 Mbps*5AAC-LC2 CH64 kbps
STD 2CH MP4320 x 240 (QVGA)MPEG-4
Simple Profile
1500 kbpsAAC-LC2 CH64 kbps
  LOW 2CH MOV1080i 模式: 480 x 270
480-59.94i 模式: 352 x 240 (SIF_NTSC)
576-50i 模式: 352 x 288 (SIF_PAL)
1080 60/50p 模式: 320 x 180
  H.264
Baseline Profile
  800 kbps  AAC-LC  2 CH  64 kbps
HQ 2CH MOV640 x 360H.264 High Profile1500 kbpsAAC-LC2 CH64 kbps
HQ 4CH MOV640 x 360H.264 High Profile1500 kbpsAAC-LC4 CH64 kbps
SHQ 2CH MOV960 x 540H.264 High Profile3500 kbpsLinear PCM2 CH768 kbps

*4: 一些记录模式不支持主记录格式。
*5: 720/30pN, 720/24pN或720/25pN, 比特率为3Mbps.


◎ 支持广播工作流程的功能、规格和界面

• 具备的专业功能
反向扫描 :补偿使用佳能公司 / 安琴公司的镜头适配器时的图像颠倒现象。可以使用胶片摄影机用的镜头。
高灵敏度 DS. GAIN :实现了不会增加噪波※1的高灵敏度。与普通增益一起使用,可以实现最高+ 76dB ※2 、最低拍照亮度 0.004 lx 的超高灵敏度。
数字变焦 :×2 倍/ ×3 倍/ × 4倍的数字变焦。
HALF电子快门:1/100秒~1/2000秒这6个档位可以设定为角度(60i/60p模式)。也可以使用“HALF”(180度)模式,同步扫描(可变)模式。
ND 和 CC、2 片 ×4 档位的滤光片。特别是 CC 滤镜配备了3200K/4300K/5600K/6300K,可以得到更准确的颜色。
※1 :因为使用了图像帧累积,所以,每秒拍摄的帧数减少。
※2 :同时使用了超级增益+ 42dB、数字超级增益(帧累积模式)+34dB。

• 辅助拍摄功能
辅助聚焦 :具有扩展(中央扩大显示)和聚焦条显示功能。扩展功能可以分配到用户按钮,一键快速启动。
平滑 AWB:白平衡自动转换时(例如从室外移动到室内等场景时),通过平滑 AWB 的功能,可以得到自然的白平衡。带 ATW(自动追踪白平衡)功能。
用户按钮 :可以任意地为 5 个按钮分配功能。
波形 / 矢量示波器 :可以将波形以及矢量显示在 LCD 显示器和寻像器上。

• 设置文件
设置文件 :把摄像机的设置(包括 4 个场景文件)作为设置文件,多达 8 个文件可以保存在 SD/SDHC/SDXC 存储卡中并随时读取,用于匹配多台摄像机的设置。
镜头文件:与可更换镜头相对应的设定文件。摄像机本身有8份文件、SD/SDHC/SDXC 存储卡上可以保存 64(8×8)份文件。

• 记录的各项功能和操作性
模式检查 :在 EVF/LCD 上显示摄像机的设定状态。
ZEBRA :内置 2 种斑马纹,从 0% ~ 109%,1% 步进。也具备同时显示 2 种斑马纹的模式。
Y-GET :用数值显示画面中央附近测定的正确的亮度值。
3 点固定寻像器安装器支持精准安装调整。
大音频旋钮 (4 声道 ) 具有按锁功能。
前置麦克风输入音量调整(可以进行 ON/OFF/ 分声道调整)。
microP2 卡窗口 :摄像师在肩扛状态下仍可更换 microP2 卡※ 。
轻量约 3.4 kg(仅机身)、低功耗 29W(仅摄像机的耗电量、1080/59.94i,AVC-Intra100,普通记录模式, LCD ON)。
支持便携 uplink 系统。
※ :只能更换 3 号卡槽。

• 可选购的彩色 / 黑白寻像器
可以使用彩色高清寻像器 AG-CVF15MC 或 2 寸黑白高清寻像器AJ-HVF21KMC。





• 3.45 寸彩色 LCD 显示器
内置高分辨率 3.45 寸彩色 LCD 显示器,拍摄时,可以显示画面、菜单、波形 / 矢量。记录后,从显示的片段缩略图中可以回放和删除所选择的片段(可选择多个片段)。与 VTR 一样,除了临时停止、快速前进、快速后退之外,可以按照任意的顺序连续回放※ 多个片段,也可以从现场传送出去。
※ 不能连续回放记录格式不同的片段。





• 配备了 3G-SDI 输入输出和 HDMI 输出



3G SDI IN :可以收录外来信号,提高现场的运用性。
3G SDI OUT1 :支持 3 Gbps。支持输出 1080/60p、50p 全帧率逐行影像。使用配备了 SDI 输入的本公司生产的录像机,可与摄像机的开始 / 停止记录按键联动,进行备份记录。
3G SDI OUT2 :可以与 SDI OUT1 分开输出。可以设定为 HD SDI或下变换的 SD SDI。
HDMI OUT :可以向显示器等高清设备输出数字 A/V。
下变换画幅比 :从 SDI OUT1/SDI OUT2 输出下变换图像时,可以选择信箱、切边或挤压模式。

• 标配 USB 3.0 高速接口
USB 3.0(HOST): 快速地向外部存储器※ 复制文件。
USB 2.0(DEVICE):可以作为 PC(非线性编辑机)的 P2 卡驱动器使用。
※ 不能使用 2TB 以上的外部存储器。

• 其它接口
TC IN/TC OUT :内置 SMPTE 时间码生成器 / 摄录机。
GENLOCK IN :支持使用多台摄像机时的同步。
UniSlot ® :支持无线接收器(2 个通道)。
XLR 音频输入 :支持+ 48V 幻像供电、2 个声道。
配有耳机(立体声音源输入 ×2)接口以及扩音器。
配备后部 Tally、有线 Tally。可以 ON/OFF。

• 支持摄像机遥控系统※




10 针遥控接口 :利用扩展控制单元 (AG-EC4MC,选购件 ) 遥控摄像机或 AK-HRP200MC 远程操作面板。
●演播室系统 :使用摄像机适配器(AG-CA300MC,选购件)和基站(AG-BS300MC,选购件),以低成本方式实现演播室录制。
●有线 LAN 遥控 :连接的 LAN 可以遥控摄像机。支持通过演播室摄像机的遥控面板 AK-HRP200MC 对摄像机进行诸如菜单设置等遥控操作。
※: 只能够遥控支持 AJ-PX5000MC 的功能。

• 使用 iPad P2 ROP 应用程序进行无线控制※※
为 iPad 提供 P2 ROP 应用程序 ( 可从苹果应用程序商店免费下载 **),这样 iPad 可通过无线连接远程控制 AJ-PX5000MC 摄录一体机的功能 / 设置。**
P2 ROP 应用程序可控制多种与 AG-EC4MC 扩展控制单元控件同等功能,包括画质设置和记录开始 / 停止。可对显而易见的数值显示和操作简易的上 / 下触摸按键进行设置和调节。App 还具备内置代理浏览器 , 这样摄像师通过缩略图和预览检查记录片段的同时对设置进行调节。并且在 iPad 上显示并编辑元数据以支持后期制作。
※※ 详细信息 , 请参阅网页上的“网络功能说明”。
** 支持 iOS7.1 和 iOS8.1。
Apple App Store 和 iPad 是苹果公司在美国或其他国家的注册商标。









◎ 网络功能扩展至自动文件传输和现场直播流

• 有线 / 无线 LAN,4G/LTE 网络功能※※
标准 LAN ( 以太网 ) 接口可以通过有线 LAN 实现网络连接。当安装选购件无线模块 AJ-WM30MC 时,AJ-PX5000MC 获得无线 LAN(IEEE802.11g/n) 连接,从而通过一个联网的 PC/MAC、平板电脑或智能手机可以使用以下功能。还可以进行 4G/LTE 连接。
代理预览 : 回放代理文件 (AVC-Proxy)、下载文件 / 片段信息、显示并且允许编辑元数据以及实现拍摄标记和文本提示的添加/删除※1。
摄像机遥控 : 使用 web 应用程序实现对多种设备的轻松远程控制。iPad 应用程序 ( 可从苹果应用程序商店中免费下载 , P2 ROP) 可进行相当于使用控制器的多功能远程操作。
播放列表编辑 : 可通过 PC / MAC 或 平板电脑创建代理视频的播放列表。支持在现场进行图像粗剪、图像发送传输等工作流程,实现工作的效率化、高速化。
文件传输 : 通过有线 / 无线 LAN 或 4G/LTE 连接时 , 可利用 FTP 客户端功能将视频片段从摄像机传输到网络中。在传输过程中还可进行记录和回放。
※※ 详细信息 , 请参阅网页上的“网络功能说明”。
※1 :一些功能不被某些设备支持。
DCF 技术的使用获得了 Multi-Format 公司的授权。

• 支持全高清流媒体
当在存储卡上记录高码流视频时 , 全高清 (1920×1080) 代理视频可通过网络连接的流方式发送 ( 有线 LAN、无线 LAN、4G/LTE 网络 )。PC 电脑或苹果电脑可接收并回放该视频。使用“QoS※1 ”(Quality ofservice), 即使在通信带宽减少时也可优化比特率匹配网络条件保持流传输不中断。这为多种情况如新闻采集提供了解决方案 , 在记录主流视频的同时 , 新闻快报视频可以在广播电台现场直播※2。
※※ 详细信息 , 请参阅网页上的“网络功能说明”。
※1 :需要 P2 流接收器软件 ( 仅用于 Windows 操作系统下 , 苹果系统不支持 ; 免费下载 )接收 QoS 模式。 请浏览松下网站 http://pro-av.panasonic.net/en/download/.
※2 :视频和音频信号延迟。延迟时间取决于电脑、服务器等的网络环境和硬件 / 软件环境。

• 流媒体模式规格


模式分辨率帧率比特率编解码*1
AVC-G61920 x 1080*230 fps/25 fps*46 MbpsH.264 High Profile
1280 x 720*360 fps/50 fps
HQ640 x 36030 fps/25 fps1,500 kbps
LOW480 x 27030 fps/25 fps800 kbpsH.264 Baseline Profile
AVC-G (QoS)1920 x 1080*230 fps/25 fps*4因通信频带的不同而不同最大为9 MbpsH.264 High Profile
1280 x 720*360 fps/50 fps
SHQ (QoS)960 x 54030 fps/25 fps因通信频带的不同而不同
最大为6 Mbps
H.264 High Profile

※1 :在所有流模式中 , 音频编解码器为 AAC LC 2ch。
※2 :当只记录信号为 1080/59.94i 或 1080/50i. 时。
※3 :当只记录信号为 720/59.94p 或 720/50p 时 。
※4 :输出变为 1080/59.94i 或 1080/50i.

• 记录格式和流媒体输出


记录信号记录编解码器高清流模式
AVC-G6, AVC-G (QoS)
标清流模式
HQ, LOW, SHQ (QoS)
1080/59.94i 1080/50i 720/59.94p 720/50pAVC-Intra200
AVC-Intra100√*
AVC-Intra50√*
AVC-LongG50√*
AVC-LongG25√*

* 在 720 模式下无法选择 [LOW].





• 记录片段自动传输 :上传过程中记录功能
新增了上传过程中记录功能※ , 可自动有顺序地将记录的片段传送至FTP 服务器或云服务器。记录 / 回放时支持后台上传。不但能让摄影师集中精力拍摄无需考虑上传情况 , 还大大提高了安全性和即时性。可在 LCD 监视器或取景器上检查传输情况。如果在传输过程中出现网络中断或摄像机电源关闭的情况 , 当网络连接或电源恢复时 , 传输将继续进行。最多可手动传输 100 个注册片段。
※ 在同步记录的过程中 , 只有在卡槽 1 或卡槽 3 中的记录片段可自动传输。间隔记录、 循环记录、单片段记录或单镜头记录的片段不能自动传输。当使用上传过程记录功能时 , 则流功能不可用。





• 直接接入 LiveU 视频上行方案※※
AJ-PX5000MC支持使用公共网络,如:4G/LTE、无线LAN或有线LAN直接接入LiveU中央管理平台。无需专门的上行设备。这样可在接收端进行现场预览和现场直播流。
※※详细信息,请参阅网页上的“网络功能说明”。
※ 需与 LiveU 签定协议。详细信息 , 登陆 LiveU 网站 : http://www.liveu.tv
联系方式 : info_us@liveu.tv (US & Americas), info@liveu.tv (International)





















【常规】
型号AJ-PX5000MC
电源DC 12 V (11.0 V~17.0 V)
功耗29 W (仅本机 ,AVC-Intra 100标准记录状态 , LCD ON)
70 W (接续所有的附件,各输出接口的最大供给时的最大电力)
操作温度0℃~ 40℃
操作湿度10%~ 85%(相对湿度)
保存温度-20℃~ 60℃
重量约 3.4 kg(只是本机的质量, 电池以及附件除外)
尺寸宽 147 mm×高 267 mm×深度 342 mm
(仅本机 ,不包括凸起部分)
【摄像机】
感光元件2/3英寸 220万像素 MOS×3
镜头接口2/3型卡口式
CC滤镜A: 3200K、 B: 4300K、 C: 5600K、 D: 6300K
ND滤镜1: CLEAR、 2: 1/4ND、 3: 1/16ND、 4: 1/64ND
增益标准模式: -3 dB, 0 dB, 3 dB, 6 dB, 9 dB, 12 dB,
15 dB, 18 dB, 21 dB, 24 dB, 27 dB, 30 dB
高灵敏度模式: -6 dB, -3 dB, 0 dB, 3 dB, 6 dB, 9 dB,
12 dB, 15 dB, 18 dB, 21 dB, 24 dB, 27 dB, 30 dB
数字超级增益 (DS.GAIN)可以从 6 dB, 10 dB, 12 dB, 15 dB, 20 dB, 24 dB,
28dB, 34 dB选择
超级增益 (S.GAIN)可以从 30 dB, 36 dB, 42 dB选择
快门速度59.94 Hz
60i/60p模式 : 1/100秒 , 1/120秒 ,1/250秒 ,
1/500秒 , 1/1000秒 , 1/2000秒, HALF
30p模式 : 1/100秒 , 1/120秒 , 1/250秒 , 1/500秒 ,
1/1000秒 , 1/2000秒 , HALF
24p模式 : 1/100秒 , 1/120秒 , 1/250秒 , 1/500秒 ,
1/1000秒 , 1/2000秒 , HALF
180.0 deg, 172.8 deg, 144.0 deg, 120.0 deg, 90.0 deg,
45.0 deg
50 Hz
50i/50p模式 : 1/60秒 , 1/120秒 , 1/250秒 ,
1/500秒 , 1/1000秒 , 1/2000秒 , HALF
25p模式 : 1/60秒 , 1/120秒 , 1/250秒 , 1/500秒 ,
1/1000秒 , 1/2000秒 , HALF
180.0 deg, 172.8 deg, 144.0 deg, 120.0 deg, 90.0 deg,
45.0 deg
同步扫描1/60.1秒~ 1/7200秒 (60i/60p 模式 )
1/30.0秒~ 1/3600秒 (30p模式 )
1/24.0秒~ 1/2880秒 (24p模式 )
1/50.1秒~ 1/6000秒 ( 50i/50p 模式 )
1/25.0秒~ 1/3000秒 (25p模式 )
快门开角度3deg~ 359.5 deg(可以用 0.5 deg间隔设定)
灵敏度标准模式:
F9 (2000 lx, 3200 K, 89.9 %反射 , 1080/59.94i)
F10 (2000 lx, 3200 K, 89.9 %反射 , 1080/50i)
高灵敏度模式:
F12 (2000 lx, 3200 K, 89.9 %反射 , 1080/59.94i)
F13 (2000 lx, 3200 K, 89.9 %反射 , 1080/50i)
最低照度约 0.004lx(F1.4、 +42dB(S.GAIN)、 +34dB(DS.GAIN))
信噪比 S/N62dB(标准)
水平分辨率1000TV线以上(中心)
【存储卡记录】
记录媒体P2卡、 microP2卡
系统格式1080/59.94p, 1080/59.94i, 1080/23.98PsF, 720/59.94p,
480/59.94i, 1080/50p, 1080/50i, 720/50p, 576/50i
记录格式AVC-Intra200/AVC-Intra100/AVC-Intra50/
AVC-LongG50/AVC-LongG25/AVC-LongG12/
DVCPRO HD/DVCPRO50/DVCPRO/DV格式切换
记录视频信号1080/59.94p, 1080/59.94i, 1080/29.97pN, 1080/23.98pN,
720/59.94p, 720/29.97pN, 720/23.98pN, 480/59.94i,
1080/50p, 1080/50i, 1080/25pN,
720/50p, 720/25pN, 576/50i
记录 /回放时间 16GB × 132GB × 164GB × 1
AVC-Intra200大约 8 分钟大约 16 分钟大约 32 分钟
AVC-Intra100大约 16 分钟大约 32 分钟大约 64 分钟
AVC-Intra50大约 32 分钟大约 64 分钟大约 128 分钟
AVC-LongG50大约 32 分钟大约 64 分钟大约 128 分钟
AVC-LongG25大约 64 分钟大约 128 分钟大约 256 分钟
AVC-LongG12大约 120 分钟大约 240 分钟大约 480 分钟
DVCPRO HD大约 16 分钟大约 32 分钟大约 64 分钟
DVCPRO 50大约 32 分钟大约 64 分钟大约 128 分钟
DVCPRO/DV大约 64 分钟大约 128 分钟大约 256 分钟
这是使用了松下产品连续记录的参考价值。 记录时间根据场景或片段的数量可能会 有所不同。
【数字视频】
采样频率AVC-Intra200/AVC-Intra100/AVC-Intra50/
AVC-LongG50/AVC-LongG25/AVC-LongG12/DVCPRO HD:
Y: 74.1758 MHz, P B /P R : 37.0879 MHz (59.94 Hz)
Y: 74.2500 MHz, P B /P R : 37.1250 MHz (50 Hz)
DVCPRO50: Y: 13.5 MHz, P B /P R : 6.75 MHz
DVCPROY: Y: 13.5 MHz, P B /P R : 3.375 MHz
量化AVC-Intra200/AVC-Intra100/AVC-Intra50/
AVC-LongG50/AVC-LongG25: 10 bit
AVC-LongG12/DVCPRO HD/DVCPRO50/DVCPRO/DV: 8 bit
视频压缩方式AVC-Intra200/AVC-Intra100/AVC-Intra50:
MPEG-4 AVC/H.264 Intra Profile
AVC-LongG50/AVC-LongG25/AVC-LongG12:
MPEG-4 AVC/H.264
DVCPRO HD: DV基础压缩
DVCPRO50/DVCPRO: DV基础压缩
DV: DV压缩
【数字音频】
记录音频信号AVC-Intra200/AVC-LongG50/AVC-LongG25:
48 kHz/24 bit, 4 CH
AVC-Intra100/AVC-Intra50:
48 kHz/16 bit, 4 CH and 48 kHz/24 bit, 4 CH可切换
AVC-LongG12/DVCPRO HD/DVCPRO50/DVCPRO/DV:
48 kHz/16 bit, 4 CH
冗余18dB/20dB(可以用菜单选择)
【代理码流】
视频压缩格式MPEG4 Simple Profile, H.264/AVC Baseline Profile,
H.264/AVC High Profile
音频压缩格式AAC-LC, 线性 PCM
记录时间(每1GB):AVC-G6 2 CH MOV 约 13 分钟 , STD 2 CH MP4 约 78 分钟
SHQ 2 CH MOV 约 25 分钟 , HQ 2 CH MOV 约 78 分钟
HQ 4 CH MOV 约 72 分钟 , LOW 2 CH MOV 约 135 分钟
【视频输入 / 输出】
SDI INBNC x 1
HD-SDI:  3 G: 0.8 V [p-p], 75 Ω 1.5 G: 0.8 V [p-p], 75 Ω
SD-SDI: 0.8 V [p-p], 75 Ω
切换菜单可以作为接口 /
返回视频输入接口 /接口使用
SDI OUT1BNC x 1
HD-SDI: 3 G: 0.8 V [p-p], 75 Ω, 1.5 G: 0.8 V [p-p], 75 Ω
SD-SDI: 0.8 V [p-p], 75 Ω
SDI OUT2BNC x 1
HD-SDI: 3 G: 0.8 V [p-p], 75 Ω, 1.5 G: 0.8 V [p-p], 75 Ω
SD-SDI: 0.8 V [p-p], 75 Ω
VIDEO OUTBNC x 1, 复合 : 1.0 V [p-p], 75 Ω
HDMI OUTHDMI×1、 HDMI Type A接口(不支持 VIERA Link)
【音频输入 / 输出】
AUDIO IN(CH1/CH2)XLR 3针接口 ×2、 LINE/MIC/MIC +48 V可切换
LINE: 4 dBu (菜单可以选择 -3 dBu/0 dBu/4 dBu )
MIC: -60 dBu (菜单可以选择 -60 dBu/-50 dBu )
MIC+48V: 支持幻象 +48 V
-60 dBu (菜单可以选择 -60 dBu/-50 dBu )
MIC INXLR 5针接口 ×1, 支持幻象 +48 V (菜单可以选择 ),
-40 dBu (菜单可以选择 -50 dBu/-40 dBu)
无线插槽25针接口 , D-SUB, -40 dBu, 支持 2ch
AUDIO OUT(CH1/CH2)XLR 5针接口 ×1、 平衡低阻抗
4 dBu (菜单可以选择 -3 dBu/0 dBu/4 dBu)
PHONES OUT立体声迷你插孔 × 2
扬声器圆筒型直径 20mm×1
【其它输入 / 输出】
GENLOCK INBNC x 1, 1.0 V [p-p], 75 Ω
TC INBNC x 1, 0.5 V [p-p] – 8 V [p-p], 10 kΩ
TC OUTBNC x 1, 2.0 ±0.5 V [p-p], 低阻抗
DC INXLR x 1, 4 pin, DC 12 V (DC 11.0 V to 17.0 V)
DC OUT4 pin, DC 12 V (DC 11.0 V to 17.0 V), 最大输出电流 1.5 A
REMOTE10 pin
LENS12 pin
VF20 pin
LAN100BASE-TX/10BASE-T
USB2.0 (device)Type B连接器 , 4 pin
USB3.0 (host)Type A连接器 , 9 pin
USB2.0 (host)Type A连接器 , 4 pin
LIGHT2 pin, DC 12 V (DC 11.0 V to 17.0 V),
最大输出电流 4.5 A (相当于 50 W)
液晶显示器8.76 cm 液晶显示器 , 约 92.1万点(16: 9)
【附件】
附件肩带 , 镜头孔盖


※所示重量和尺寸为近似值。技术参数如有更改恕不另行通知。















AJ-PX5000彩页
