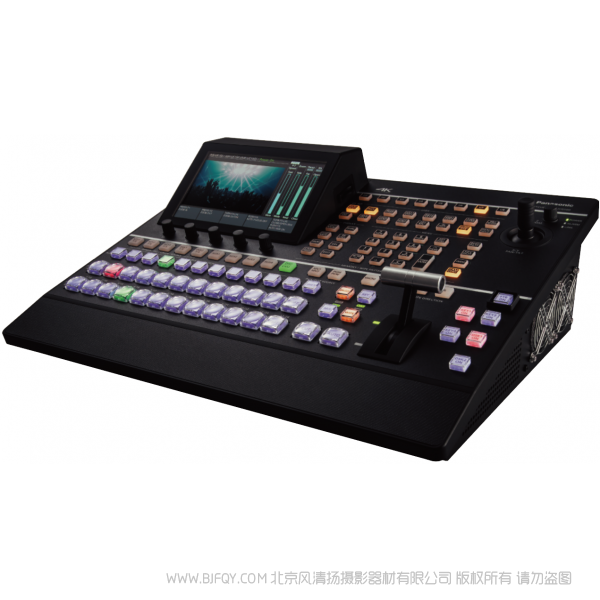

松下 Panasonic AV-UHS500MC 紧凑型多功能切换台助力便捷的4K现场制作 4K制作切换台
￥ 195000.00元
相关推荐
AV-UHS500MC
4K制作切换台
紧凑型4K/12G-SDI 现场制作切换台
紧凑型多功能切换台助力便捷的4K现场制作
功能丰富的4K/HD 多格式制作切换台，延续了Panasonic 切换台系统高性能、 高可靠性的传统。
拥有紧凑的一体化机身，这款4K 视频制作切换台的操作性不仅传承了HD 切换 台的全部基因，更搭载了多项高端应用功能。除了应用在演播室、转播车、大学阶梯教室、企业会议室等场合，AV-UHS500MC 还非常适合电子现场制作系 统（EFP）。其设计便于携带和安装，它将成为舞台及其他赛事活动制作的首选工具。
○支持多种接口： 12G-SDI/3G-SDI/HDMI
○支持UHD/HD 多格式
○配备两个选件插槽，支持功能扩展
○输入/ 输出数： 8 个输入/ 7 个输出（标配），16 个输入( 安装2个输入 附加选件板时)/15个输出 ( 安装2个输出附加选件板时)
○5个键控器，获得丰富的图像效果
○支持上/ 下变换功能、HDR/SDR 转换功能和ITU-R BT.2020/BT.709 转 换功能；扫描转换和幅型变换功能；色彩校正功能
○4条AUX总线， AUX 1和AUX 2具有MIX转换功能。DSK 1和DSK 2 可分配给AUX 1和AUX 2进行上键。
○松下一体化摄像机控制
灵活支持4K 和HD 混合操作
支持12G-SDI/3G-SDI/HDMI
支持标准的单根12G-SDI 同轴电缆传输4K视频，使高质量4K视频制作的设置和操作更简易。此外，支持HDMI，允许通过电脑直接输入数据进行直播制作，例如在研讨会和讲座进行期间，无需另配HDMI 转换器。
8个SDI输入、2个HDMI输入*1
8个SDI输出、2个HDMI输出
在4K模式下，也可提供与高清操作相同数量的输入和输出。另可根据需要，通过在两个扩展槽添加选购板卡来增加接口数量。
| 输入接口的 数量 | 12G/3G-SDI | 8 个输入，标准/ 16 个输入，较多*2 |
| HDMI | 2 个输入，标准*1 / 8 个输入，较多*2 | |
| 输出接口的 数量 | 12G/3G-SDI | 5个输出，标准/13个输出，较多*2 |
| HDMI | 2个输出，标准 /8 个输出，较多*2 |
*1: HDMI输入通道使用数量的增加，会导致SDI输入的数量减少。HDMI输入与CPRM(无法输入)不兼容。
*2: 当安装可选单元时。详情请见封底。
支持UHD/HD 多格式
支持4K/3G/HD多种格式，包括2160/50p、59.94p和1080/50p、59.94p。
UHD/HD功能对照
| AV-UHS500MC | ||
| 4K(UHD) 模式 | 2K(HD) 模式 | |
| DVE | 选配(AV-UHS5M5MC) | 标准 |
| CLIP | 1ch | 2ch |
| STILL | 1ch | 2ch |
所有输入接口都有帧同步器
所有输入通道都有内置帧同步器。同步锁定功能还支持采用外部同步信号( 黑场或三电平) 的系统同步。
多种内置转换功能，包括上/ 下变换
拥有多种转换功能，作为标准配置。无需外部转换盒。
• 上/ 下变换功能
• HDR/SDR 转换功能
• ITU-R BT.2020/BT.709 转换功能
• 扫描和幅型转换功能
• 色彩校正功能
支持视频输入 / 输出
强大的键控器和存储功能实现多种图像效果
多种视频转换和效果
除了标准的划像、混像和切换转换，还提供了2通道的DVE转换模板， HD模式下包含多种转换图案，如缩放、滑动、挤压和3D划像。4K模式的DVE功能需要增加AV-UHS5M5MC选件。
视频帧存
静态（STILL）或视频（CLIP）图像，高清模式下各2通道和4K模式下的各1通道，可录制、载入并选作信号源进行回放，帧存包含键通道（4K模式下，较多可以存储18秒移动图像）。
4条AUX 总线，DSK 1和DSK 2可分配给AUX 1和AUX 2进行上键
配备2条PinP总线和4条AUX总线。硬边和软边效果可适用于PinP总线。除了切换、总线输出转换功能（PinP和AUX总线输出转换效果），还支持混像（仅AUX总线1和2）。通过AUX总线和M/E部分，可灵活实现多种节目组合的输出。DSK 1和DSK 2还可分配给AUX 1和AUX 2进行上键。
5 个键控器
3个键控器，外加2个下游键（ DSK），支持亮度键、线性键、full键的功能。KEY 1和DSK 1可指派为色键，采用品质卓越的Primatte® 算法*，应用于实时抠像处理。本装置支持2个通道的PinP。
* 该算法广泛应用于流行非线性编辑系统，用于全球电影、电视节目、音乐视频和广告制作等。
多种存储功能实现流畅的现场制作
■快拍存储器
较多可注册并调用100种背景划像模式、PinP尺寸、边框宽度和其他视频效果。可以设置“溶像效果”，确保从当前图像顺利切换到快拍存储器中注册的图像或操作。
■事件存储器
使用事件存储功能，可以在时间轴上依次注册并回放多达64个图像效果。这样就可以轻松顺畅地执行高表现力的连续效果。较多可以注册100个事件存储器。
■宏存储器
该功能允许记录和回放控制面板上的一系列操作。还可以记录和回放设置信息，如输入/输出和键控器，使涉及复杂操作的视频效果易于执行。宏存储器回放是通过分配给交叉点按键来执行的。
SDHC/SDXC存储卡插槽
可使用SDHC/SDXC存储卡保存视频帧存、快拍存储数据、事件存储数据和设置数据。
一体化摄像机控制功能
两通道多画面监看功能
两种独立的多画面监看输出功能，作为标准配置，较多可在一个屏幕上显示16个分屏（总共10种模式）。
• 多画面监看布局有10种模式可供选择，包括4分屏、5分屏（两种模式）、6分屏（两种模式）、9分屏、10分屏（两种模式）、12分屏*和16分屏。
• 可以显示源名、Tally、音频电平表、时钟和安全标记。
• 在匹配模式（视频图像与分割框大小相同）和挤压模式（将源名和音频电平表放在图像外部）之间进行选择。
* 不能在720p 分辨率下操作。
7 英寸LCD 显示器，具有出色的可视性和易于操作的控制面板
*1: 仅适于4K模式的still/clip（ 静止/动态）。
*2: 连接AV-UHS5M3MC时，A1-A3 和B1-B3 。
*3: 连接AV-UHS5M4MC ，A1-A3 和B1-B3 。
根据需要使用五个可选单元进行功能扩展
可选单元
系统配置
尺寸
单位：毫米（英寸）
相关设备
可通过AV-UHS500MC 进行摄像机控制的松下一体化摄像
详情，请参见松下网站 (
https://pro-av.panasonic.net/en/
)。
运行验证的第三方设备
Lawo LBP SNAP 系列
远程操作面板
* HDMI和HDMI高清多媒体接口以及HDMI标志是HDMILicensingAdministrator,Inc 在美国及其他国家的商标或注册商标。
* SDHC和SDXC标志是SD-3C,LLC的商标。
* Primatte®是IMAGICADIGIXInc.的注册商标。Primatte®的版权归IMAGICADIGIXInc所有。Primatte®的归IMAGICADIGIXInc所有。
* 规格如有变更，恕不另行通知。
| 制作切换台 AV-UHS500MC | |||
| 常规 | |||
| 电源 | AC 100 V 至240 V, 50 Hz/60 Hz | ||
| 功耗 | 1.5 A | ||
| 工作温度 | 0°C至40°C | ||
| 工作温度 | 10% 至90% ( 无结露) | ||
| 存储温度 | 0°C至40°C | ||
| 存储温度 | 10% 至90% ( 无结露) | ||
| 重量 | 大约7 kg | ||
| 尺寸 (W x H x D) | 440 mm x 170 mm x 360 mm （不包括凸出部分） | ||
| 视频接口 | |||
| SDI 输入 1 至 SDI 输入 8 接口 | 8 路（使用选配单元时，较多可增加8 路） • 接口: BNC x 8 • 色彩空间转换功能 • 帧同步器功能 • 接口 至 配备简单的格式转换器。 • 接口 至 配备上变换器。 • 接口 至 配备色彩校正器。 * SDI 输入 1/2 使用时， HDMI 输入 1/2 不可用。 | ||
| 12G-SDI | 12G-SDI, 符合SMPTE ST 2082-10 标准 | ||
| 3G-SDI | 3G-SDI, 符合SMPTE292 标准 ( 与Level A/B 兼容) | ||
| HD-SDI | HD-SDI, 符合SMPTE292M 标准 | ||
| HDMI 输入 1 至 HDMI 输入 2 接口 | 2 路（使用选配单元时，较多可增加6 路） 视频格式输入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz, 1080i/50 Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz, 1080p/25 Hz,1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz, 2160p/50 Hz, 2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz, 2160p/23.98 Hz PC 格式输入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440, 60 Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz) 模式: Full/Fit-H/Fit-V • 扫描和幅型转换功能、帧同步器及色彩空间转换功能 • 接口: HDMI x 2 • 此接口不支持CPRM 技术。 * HDMI 输入 1/2 使用时， SDI 输入 1/2 不可用。 | ||
| SDI 输出 1 至 SDI 输出 5 接口 | 5 路（使用选配单元时，较多可增加8 路） • 接口: BNC x 5 • 下变换器至1080p，色彩空间转换功能 • PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预 监, 可以指定输出。 | ||
| 12G-SDI | 12G-SDI, 符合SMPTE ST 2082-10 标准 | ||
| 3G-SDI | 3G-SDI, 符合SMPTE292 标准（与Level A 兼容） | ||
| HD-SDI | HD-SDI, 符合SMPTE292M 标准 | ||
| HDMI 输出 1 至 HDMI 输出 2 接口 | 2 路（使用选配单元时，较多可增加6 路） • 接口: HDMI x 2 • 不支持扫描和幅型转换功能 • 色彩空间转换功能 • PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预 监, 可以指定输出。 | ||
| 信号格式 | 2160/59.94p, 50p, 29.97p*1, 25p*1, 24p*1, 23.98p*1, 1080/59.94p, 50p, 29.97PsF, 25PsF, 24PsF, 23.98PsF, 59.94i, 50i,720/59.94p, 50p | ||
| 信号处理 | R: G: B 4: 4: 4 8 bit / 4: 2: 2 10 bit ( 仅限HDMI) | ||
| Y: CB:CR 4: 2: 2 10 bit | |||
| ME 数量 | 1ME | ||
| 同步接口 | |||
| 参考接口 参考输入/ BB 输出 | 在Genlock 模式下：黑场或三电平同步输入信号（带环路输出） • 在外部同步模式下执行环通输出。 • 如果不使用环通输出，则提供75Ω 接口。 • 接口 : BNC x 2 • 与支持的系统格式相同的黑场频率。 • 对于24.00p 格式，不支持黑场输入信号。 • 使用1080 /23.98PSF 格式, 10 字段ID 的黑场 (SMPTE318M 标准) 或支持的三电平同步信号。 • BB 信号在内部同步模式下从两个接口输出。 | ||
| 视频延迟时间 | 1 路 (H) | 当帧同步器设置为[ 关闭] 并且上变换器和下变换器都不工作 | |
| 1 帧 (F) | 当帧同步器设置为[ 开] 并且上变换器和下变换器正在工作 | ||
| • 当信号通过PinP, DVE, 多视图，向下变换或HDMI 输入，每种情况 下较大延迟1 帧。 | |||
| 控制接口 | |||
| LAN 接口 | 兼容1000BASE-TX 和AUTO-MDIX（用于IP 协议） • 连接电缆: LAN 电缆 (CAT5E), 较大100 m, STP ( 屏蔽双绞线) 推荐电缆 • 接口: RJ-45 | ||
| TALLY GPI 接口 | 输入: 8 输入，光电耦合器感测 输出: 19 输出；从R/G TALLY 中选择 报警：1 输出，开路集电极输出（负逻辑） | ||
| 选配单元 | |||||
| 常规 | |||||
| AV-UHS5M1MC | AV-UHS5M2MC | AV-UHS5M3MC | AV-UHS5M4MC | AV-UHS5M5MC | |
| 电源 | DC 12 V AV-UHS500MC 提供 | ||||
| 功耗 | 15 W 1.2 A | 16 W 1.3 A | 14 W 1.1 A | ||
| 工作温度 | 0°C 至 40°C | ||||
| 工作温度 | 10% 至 90% (无结露) | ||||
| 存储温度 | 0°C 至 40°C | ||||
| 存储温度 | 10% 至 90% (无结露) | ||||
| 重量 | 大约371 g | 大约353 g | 大约354 g | ||
| 尺寸 (W x H x D) | 112 mm x 42 mm x 167 mm (不包括凸出部分) | 112 mm x 42 mm x 166 mm (不包括凸出部分) | |||
| SDI 输入单元 AV-UHS5M1MC | |||||
| SDI 输入 1 至 SDI 输入 4 接口 | 4 路 • 接口: BNC x 4 • 帧同步器功能 • 上变换器已安装 • 色彩空间转换功能 • 色彩校正装置 | ||||
| 12G-SDI | 12G 串行数字，符合SMPTE ST 2082-10 标准 • 0.8 V [p-p] ± 10% (75 Ω) • 自动均衡器80m（使用电缆时） | ||||
| 3G-SDI | 3G 串行数字，符合SMPTE292 标准 (Level A/B) • 0.8 V [p-p] ± 10% (75 Ω) • 自动均衡器100m（使用电缆时） | ||||
| HD-SDI | HD 串行数字，符合SMPTE292M 标准 • 0.8 V [p-p] ± 10% (75 Ω) • 自动均衡器100m（使用电缆时） | ||||
| SDI 输出单元 AV-UHS5M2MC | |||||
| SDI 输入 1 至 SDI 输入 4 接口 | 4 路 • 接口: BNC x 4 • 下变换器 • 色彩空间转换功能 • PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键 预监, 可以指定输出。 | ||||
| 12G-SDI | 12G 串行数字，符合SMPTE ST 2082-10 标准 0.8 V [p-p] ± 10% (75 Ω) | ||||
| 3G-SDI | 3G 串行数字，符合SMPTE292 标准（Level A） 0.8 V [p-p] ± 10% (75 Ω) | ||||
| HD-SDI | HD 串行数字，符合SMPTE292M 标准 0.8 V [p-p] ± 10% (75 Ω) | ||||
| HDMI 输入单元 AV-UHS5M3MC | |||||
| HDMI 输入 1 至 HDMI 输入 3 接口 | 3 路 视频格式输入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz, 1080i/50 Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz, 1080p/25 Hz, 1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz, 2160p/50 Hz, 2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz, 2160p/23.98 Hz PC 格式输入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440, 60 Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz) 模式: Full/Fit-H/Fit-V • 接口: HDMI x 3 • 帧同步器功能 • 色彩校正装置。 • 扫描和幅型转换功能、色彩空间转换功能 • 此接口不支持CPRM 技术。 | ||||
| HDMI 输出单元 AV-UHS5M4MC | |||||
| HDMI 输出 1 至 HDMI 输出 3 接口 | 3 路 模式: Fit-V, Fit-H, Full, Full-90%, Full-80% 像素大小: 自动, WQHD (2560 x 1440, 60 Hz), WUXGA (1920 x 1200, 60 Hz),UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz), 原生 色彩: 自动, RGB, YUV444, YUV422 • 接口: HDMI x 3 • PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键 预监, 可以指定输出。 • 扫描和幅型转换功能、色彩空间转换功能 | ||||
