松下 AK-HC3900MC/AK-HC3900MS ◆ 1114万像素（4/3型）4K图像传感器，LSSIEL结构适配B4广播镜头 讯道摄像机
￥ 0.00元
相关推荐
◆ 1114万像素（4/3型）4K图像传感器，LSSIEL结构适配B4广播镜头
◆ 高清模式可达1000TV线以上，增配4K选件后可实现2000TV线
◆ 高灵敏度F10/59.94Hz、F11/50Hz，信噪比达62dB以上
◆ 支持HDR(HLG)、BT.2020
◆ 具备高速扫描模式抑制图像扭曲和闪光带补偿功能
◆ 增配4K选件后可具备12G-SDI输出接口

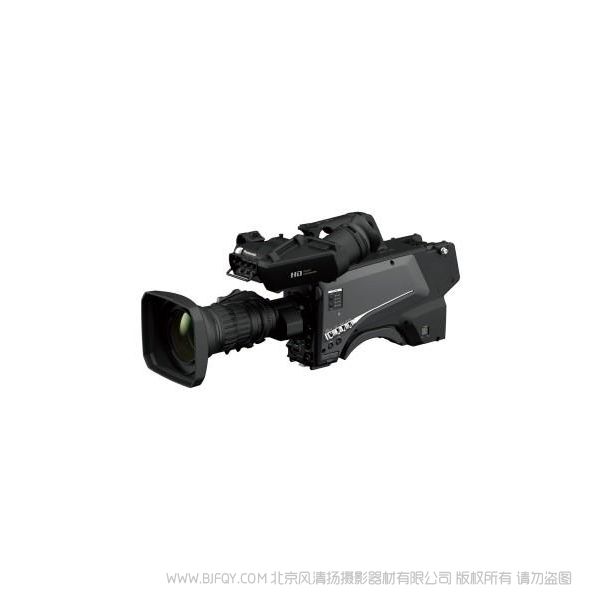

AK-HC3900系列
高清演播室摄像机
高质量视频和人性化操作
追求整体系统性能的卓越
高分辨率、低噪点的大型1114万像素（4/3型）图像传感器
该全高清演播室摄像机配备更新版CCU和ROP，提升整体系统性能。实现低成本、人性化操作，适 用于从演播室制作到现场活动、体育赛事等多种场合。可通过选购升级支持4K*。更有一系列扩展选 购配件，可根据具体应用需要进行选择。
* 计划在2021年第二季度提供支持。
|
大型1114万像素（4/3 型）图像传感器
采用大型1114 万像素（4/3型）图像传感器，实现F10/59.94 Hz、F11/50 Hz (2,000 lx) 高灵敏度的同时，还可获得信噪比62 dB以上。
|
高速扫描，抑制拍摄扭曲
与标准摄像机的1/60秒相比，AK-HC3900MC/HC3900MS支持1/100 秒的读取速度。通过高速读取CMOS传感器 信号，能够有效抑制CMOS传感器信号的扭曲特性。
|
支持多种视频格式
根据操作应用指南，支持1080/59.94p、50p、59.94i、50i 和23.98PsF*1等视频格式。
支持的格式（连接AK-HCU250MC时）
| 1080/59.94p | 1080/50i | 1080/23.98PsF*1 |
| 1080/50p | 1080/29.97PsF | 720/59.94p |
| 1080/59.94i | 1080/25PsF | 720/50p |
|
支持4K升级
通过可选的4K升级包实现水平和垂直分辨率为2000 TV线的4K 视频输出。升级后，支持4K/HDR 和ITU-RBT.2020，实现高动态和宽范围的色彩表现。同时支持包括12G-SDI*3 和3G-SDI QuadLink*3 的一系列输出接口，提高4K视频制作过程中的操作性。
■4K升级支持的格式（连接AK-HCU250MC时）
| 2160/59.94p | 2160/25p | 2160/25PsF |
| 2160/50p | 2160/23.98p | 2160/23.98PsF |
| 2160/29.97p | 2160/29.97PsF |
*1: 计划在2021年第一季度进行软件版本更新后支持。
*2: 计划在2021年第二季度提供支持。
*3: 连接AK-HCU250MC/HCU250MS时支持。
|
B4镜头卡口
摄像机使用2/3 型镜头，无需搭载外置适配器，专为大型传感器设计的内置镜头，可拍摄出卓越的图像质量。新的成像系统能较大程度地利用入射光进行成像。
|
数字增距镜 (2x)
视频图像尺寸通过数字信号处理电路得以加倍，即便使用低倍率镜头也能进行高倍率拍摄。 即使图像放大时，也能确保足够的分辨率，并防止使用增距镜时光通量的减弱。
|
内置滤镜
内置ND滤镜适用于多种拍摄环境。
ND滤镜: Through, 1/4, 1/16, 1/64
|
色差补偿 (CAC)
该专项技术利用镜头和摄像机之间特有的高精度算法，能够对镜头色散误差进行自动补偿，较大限度地减少图像边缘的色散和模糊。
|
聚焦辅助功能
聚焦辅助功能支持快速准确的聚焦，例如聚焦条（指示聚焦水平）、红点聚焦（使用颜色指示聚焦区域）、MAG（放大中央部分）和全局方块指示（显示整体屏幕上的聚焦状态）。同时支持具备自动聚焦和聚焦辅助功能的镜头*1。使用数字镜头时，通过远程操作面板（ROP）可对聚焦和变焦进行远程遥控。
|
HDR (高动态范围)
SDR模式下拍摄亮度高对比场景时，由于亮部曝光过度和暗部曝光不足无法真实还原画面，HDR（HLG）模式提供了丰富的亮度渐变效果，可以在强光和昏暗画面区域再现色彩和细节，因此能够还原更真实的画面效果。可变的HLG模式支持宽动态范围的优化调整，可对暗部的伽马和亮部的拐点进行自定义设置。支持4K HDR/SDR同时输出，可兼顾两种模式的应用。SDR信号通过HDR增益差功能进行曝光调整输出，可达到接近HDR的效果。
|
ITU-R BT.2020*2
高清模式下支持ITU-R BT.709，4K模式下支持ITU-RBT.2020。该摄像机兼容BT.2020，在此色彩空间下，可重塑任何想要的色彩，使视觉表现具有出色的色彩还原。
|
闪光带补偿
闪光带的问题 (闪光时，在同一帧中产生暗区和亮区的现象）通过摄像机信号处理LSI 的高精度闪光检测和校正得以解决。
|
多种色彩校正功能
摄像机用户可通过线性矩阵文件使用12 轴色彩校正系统单独对各个颜色调整饱和度和色调。此外，独立的肤色调整功能（肤色校正）还可以使颜色表达更精细。
|
肤色细节校正
淡化皮肤的皱纹和瑕疵，完美地拍摄出自然的肤色。除了用于柔化肤色之外，该肤色细节功能还可应用于任何色调阶段，并可定义三个独立的色调范围进行校正。该功能还可选择并直接调整特定的颜色。
|
无冲击增益
可平稳地过渡增益改变时出现的图像变化。另外，利用0.1dB步进主增益调整功能，可进行微调，从而匹配所拍摄的场景。
|
摄像机独立输出格式
摄像机头具备两个输出接口 (HD-SDI 1/HD-SDI 2), 可选 格式包括1080p, 1080i, 720p。
*1: 关于兼容镜头，请联系镜头制造商。
*2: 需要软件版本升级（4K升级），计划在2021年第二季度提供支持。
|
远距离传输
通过光纤将非压缩视频信号远距离传输至摄像机控制单元（CCU）。从摄像机控制单元（CCU）向摄像机供电时，传输距离约1.2公里。此外，通过摄像机外部电源和通用光学传输设备，传输距离可延长至10 公里*1。除了专用串行线路外，还支持LAN电缆的IP 连接，以便在摄像机控制单元（CCU）和远程操作面板（ROP）之间进行控制。
|
注重细节的设定和功能优化，提高可操作性
• 色温显示和调整功能（从2000 K 到15000 K 可变）。
• 可以将摄像机设置（例如视频调整）保存在SD存储卡上。同时支持通过SD卡进行固件版本升级。
• 镜头文件可保存杂散光和黑白斑数值。
• 支持IP控制。
• 摄像机头上有3个用户按键（启用功能选择），AK-HVF100MC液晶寻像器上有4个用户按键，AK-HVF75MC液晶寻像器上有3个用户按键。
• 可连接1个内部通话通道。
|
视频传输(TRUNK) 功能
仅需一根光纤即可在摄像机和摄像机控制单元（CCU）之间传输摄像机外部的视频信号，因此可进行系统扩展以满足现场的操作需求。
• 3G/1.5-G-SDI (CCU-> 摄像机) 单通道（内部FS）:
该通道可用于提词器或摄像机输出（演播室监视器）等的监视。
• 3G/1.5G-SDI (摄像机->CCU) 单通道（内部FS）:
该通道可用于将手持式或一体化摄像机的视频信号从演播室 或现场传输至CCU（系统）。由于摄像机视频输入端配备了帧 同步器，因此也可以使用异步视频信号。
*1: 通过连接多根光纤来延长传输距离时，多根光纤直接对接可能导致信号衰减。 建议酌情增加中继设备。
技术参数
高清演播室摄像机 AK-HC3900MC/HC3900MS
| ■常规 | |
| 电源 | DC 12 V (当使用外部电源时) DC 190 V (当连接AK-HCU250MC/HCU250MS时) |
| 功耗 | 82 W (较大值，当连接到外部12 V时，包括向外部连接 的设备供电时) 92 W (较大值，当连接AK-HCU250PMC/HCU250MS时， 包括对外部连接设备的供电) |
| 工作温度 | –10 °C 至 45 °C (温度低于0°C或以下需要预热) |
| 储存湿度 | −20 °C至 60 °C |
| 工作湿度 | 85% 或以下（相对湿度） |
| 重量 | 大约4.0 kg (仅机身，不包括配件) |
| 尺寸 (W x H x D) | 仅机身 151 mm x 267 mm x 369 mm (不包括凸出部分) |
| ■摄像机装置 | |
| 图像传感器 | 1114万像素，CMOS传感器 |
| 光学滤镜 | ND: Clear, 1/4, 1/16, 1/64 |
| 镜头卡口 | 2/3型卡口 |
| 灵敏度 | 两种拍摄模式 [高灵敏度]: F10 (59.94 Hz)/F11 (50 Hz) [标准]: F6 (59.94 Hz)/F7 (50 Hz) 2000 lx, 3200 K, 当白色反射率为89.9%时 |
| 水平调节 | 50% 或以上 (27.5 MHz) |
| S/N | 62 dB 或以上 |
| 水平分辨率 | HD: 1000 TV线或以上（中心） |
| 增益开关 | [标准]: −6,−3,0,3,6,9,12,15,18,21,24,27,30,33,36 [高灵敏度]: −6,−3,0,3,6,9,12,15,18,21,24,27,30,33,36 |
| 快门速度 | •[59.94i]/[59.94p] 模式: 1/100,1/120,1/125,1/250,1/500,1/1000,1/1500,1/2000 •[29.97p] 模式: 1/48,1/50,1/60,1/96,1/100,1/120,1/125,1/250,1/500, 1/1000,1/1500,1/2000 •[23.98p] 模式: 1/48,1/50,1/60,1/96,1/100,1/120,1/125,1/250,1/500, 1/1000,1/1500,1/2000 •[50i]/[50p] 模式: 1/60,1/100,1/125,1/250,1/500,1/1000,1/1500,1/2000 •[25p] 模式: 1/48,1/50,1/60,1/96,1/100,1/125,1/250,1/500,1/1000, 1/1500,1/2000 |
| 系统格式 | 1920 x 1080/59.94p/50p/29.97p/25p/23.98p |
| ■视频输入/输出 | |
| 接口 | BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 接口 | BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 接口 | BNC x 1 功能为接口/接口 通过切换菜单中的设置 : 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω : VBS 信号 1 V [p-p], 75 Ω |
| ■音频输入/输出 | |
| 接口 | XLR x 1, 3-pin, 母型 //<+48V> 可切换 : 0 dBu : −60 dBu, −40 dBu, 或 −20 dBu 可选择菜单 |
| 接口 (前部) | XLR x 1, 3-pin, 母型 //<+48V> 可切换 : 0 dBu : −60 dBu, −40 dBu, 或 −20 dBu 可选择菜单 |
| ■内部通话 | |
| 接口 | XLR x 1, 5-pin, 母型 |
| ■其他输入/输出 | |
| 接口 | 光学复合连接器 x 1 |
| 接口 | 12-pin x 1 |
| 接口 | 20-pin x 1 |
| 接口 (后部) | 29-pin x 1 |
| 接口 | XLR x 1, 4-pin, DC 12 V |
| 接口 | RJ-45 x 1 |
摄像机控制单元 (CCU) AK-HCU250MC/HCU250MS
| ■常规 | |
| 电源 | AK-HCU250MC : 100 V - 120 V AC, 50 Hz/60 Hz AK-HCU250MS : 100 V - 240 V AC, 50 Hz/60 Hz |
| 功耗 | 3 A |
| 对摄像机的供电功能 | DC 190 V , 0.6 A |
| 工作温度 | 0 °C 至 40 °C |
| 工作湿度 | 10% 至 90% (无结露) |
| 储存温度 | −20 °C 至 60 °C |
| 重量 | 大约 7.4 kg (仅主机) |
| 尺寸 (W x H x D) | 424 mm x 88 mm x 401 mm (不包括凸出部分) |
| ■基本 | |
| 系统格式 | 1920x1080/59.94p/50p/29.97p/25p/23.98p |
| ■图像输入/输出部分 | |
| 接口 | BNC x 3 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 接口 | BNC x 1 1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 接口 | BNC x 2 (内部 FS) 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 输入> 接口 | BNC x 1 (内部 FS) 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 输出> 接口 | BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 接口 | BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω |
| 接口 | BNC x 2 <输入> 3-value同步/1 V VBS信号 [p-p], 75 Ω 3-value 同步/1 V VBS信号 [p-p], 75 Ω |
| 输入> 接口 | BNC x 1 VBS 信号: 1 V [p-p], 75 Ω |
| 输出> 接口 | BNC x 1 VBS 信号: 1 V [p-p], 75 Ω |
| ■音频输出部分 | |
| 接口 | XLR x 2, 3-pin 公, 0 dBm/600 Ω |
| ■内部通话部分 | |
| 接口 | XLR x 1, 5-pin 母 |
| ■音频输出部分 | |
| 接口 | 光纤多路连接器 x 1 AK-HCU250MC: Tajimi Electronics Co., Ltd., AK-HCU250MS: LEMO |
| 接口 | 10 pins x 2 |
| 接口 | 25 pins x 1 |
| 接 | RJ45 x 1 |
* 计划在2021年第一季度提供1080/23.98PsF的支持。
主设置单元 (MSU) AK-MSU1000MC
| 电源 | 12 V DC (DC 输入范围: 10 V - 16 V DC) 42 V - 57 V DC (PoE+ 供电) |
| 功耗 | 1.6 A (电源: 12 V DC) 0.6 A (PoE+ 供电) |
| 工作温度 | 0 °C 至 40 °C |
| 工作湿度 | 90% 或以下 |
| 储存温度 | −20 °C 至 60 °C |
| 重量 | 大约4.0 kg |
| 尺寸 (W x H x D) | 482 mm x 222 mm x 81.5 mm (包括安装支架和刻度盘高度) |
| 调节功能 | 场景文件, ND 滤镜, CC 滤镜, 色温 (COLOR TEMP), 主增益 (MASTER GAIN), 快门 (SHUTTER), 主基座 (MPED), 红外 (IRIS), 摄像机选择 |
| CCU 控制 | RS422 或 IP |
| 较大电缆长度 | 连接CCU时: 50 m |
7” 液晶彩色寻像器 AK-HVF75MC
| ■常规 | |
| 电源 | DC 12 V (由摄像机提供) |
| 功耗 | 11 W |
| 工作温度 | 0 °C 至 45 °C |
| 储存温度 | −20 °C 至 60 °C |
| 工作湿度 | 10% 至 85% (无结露) |
| 重量 | 大约1.6 kg (不包括遮光罩) |
| 尺寸 (W x H x D) | 243.5 mm x 212 mm x 85 mm (不包括遮光罩) 243.5 mm x 212 mm x 172 mm (包括遮光罩) |
| ■显示面板 | |
| 尺寸 | 7.0 ” |
| 像素数 | 1280 x 800 (WXGA) |
| 显示颜色 | 大约1677万色 |
| ■开关功能/接口 | |
| 操作 | 转换,按键,拨号按键, //按键,旋转按键, 旋转按键,旋转按键 |
| 接口 | 摄像机 I/F 接口 (D-sub 29 pins x 1) |
| ■开关功能/接口 | |
| CAM | 1080/59.94i, 1080/50i |
远程操作面板 (ROP) AK-HRP250MC/HRP1000MC/HRP1015MC
| 电源 | 12 V DC (摄像机电源: 10 V - 16 V DC) 42 V - 57 V DC (PoE电源) |
| 功耗 | AK-HRP250MC/HRP1000MC: 0.51 A (摄像机电源: 10 V - 16 V DC) 0.15 A (PoE电源) AK-HRP1015MC: 0.44 A (摄像机电源: 10 V - 16 V DC) 0.11 A (PoE电源) |
| 工作温度 | 0 °C 至 40 °C |
| 工作湿度 | 90% 或以下 |
| 储存温度 | −20 °C 至 60 °C |
| 重量 | AK-HRP250MC: 大约1.4 kg AK-HRP1000MC: 大约1.7 kg AK-HRP1015MC: 大约1.5 kg |
| 尺寸 (W x H x D) | AK-HRP250MC: 92 mm x 308 mm x 67 mm AK-HRP1000MC: 102 mm x 385 mm x 113 mm AK-HRP1015MC: 82 mm x 355 mm x 124.4 mm |
| 摄像机/ CCU控制 | 控制信号（摄像机、CCU控制） 电源16 V DC（连接CCU时） *1 12 V DC (连接摄像机时) *1 |
| 较大电缆长度 | 当连接摄像机时: 20 m 当连接CCU时: 50 m |
*1: 可由CCU提供。
后视图
AK-HC3900MC
AK-HC3900MS
AK-HRP250MC / HRP1015MC
AK-HRP1000MC
AK-MSU1000MC

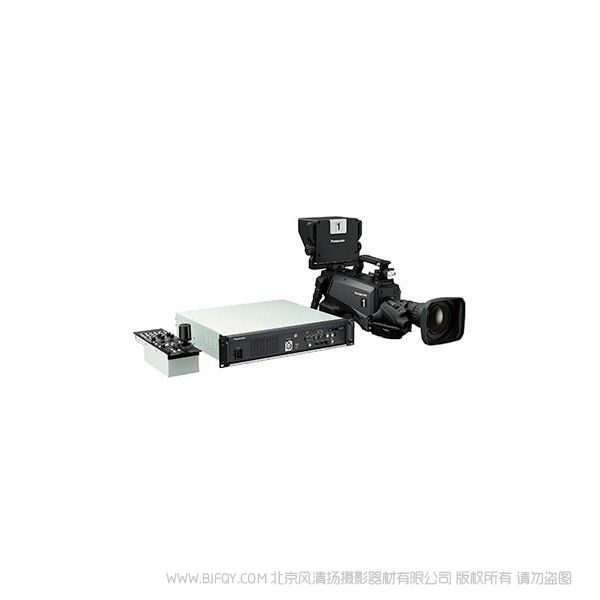

摄像机系统
低成本、高品质影像的远距离光学传输摄像机系统。
AK-HCU250MC
摄像机控制单元 (CCU)
(Tajimi 接口模式)
NEW
AK-HCU250MS
摄像机控制单元 (CCU)
(LEMO 接口模式)
NEW
• 可进行摄像机和CCU之间的远距离传输。
• 机身紧凑、轻便，符合2U机架安装标准。
• 4K升级后可支持12G-SDI 和3G-SDI Quad Link。*1
• 支持RET输入（两个SDI 通道）。
• 1个内部通话和2个音频通道。
• 摄像机和CCU之间的3G trunk 和3G提词器通道。
紧凑型操作面板，支持IP控制和PoE*2 供电。
AK-HRP250MC
远程操作面板 (ROP)
NEW
AK-HRP1000MC
远程操作面板 (ROP)
( 计划在2021年第一季度提供 AK-HC3900MC/HC3900MS支持)
AK-HRP1015MC
远程操作面板 (ROP)
NEW
即将推出（计划在未来提供AK-HC3900MC/HC3900MS支持）
*在某些地区不可用。
• 支持摄像机串行控制和IP控制。支持松下4K/HD一体化摄像机*3。
• 配备操作控制杆。可进行IRIS/PEDESTAL操作。
• 配备场景文件存储功能。
• 配备SD存储卡插槽。用于保存用户文件*4 和升级固件版本。
• 支持IP连接和PoE*2电源。AK-HRP250MC配备坚固耐用的LAN接口。
较多可连接并控制99 个摄像机控制单元。
AK-MSU1000MC
主设置单元 (MSU)
即将推出（计划在未来提供AK-HC3900MC/HC3900MS支持）
•IP连接：高达99个单元/串行连接：高达6个单元*5
•配备7”液晶触控面板。
•电源：支持DC 12 V (4-pin) 和 PoE+。*6

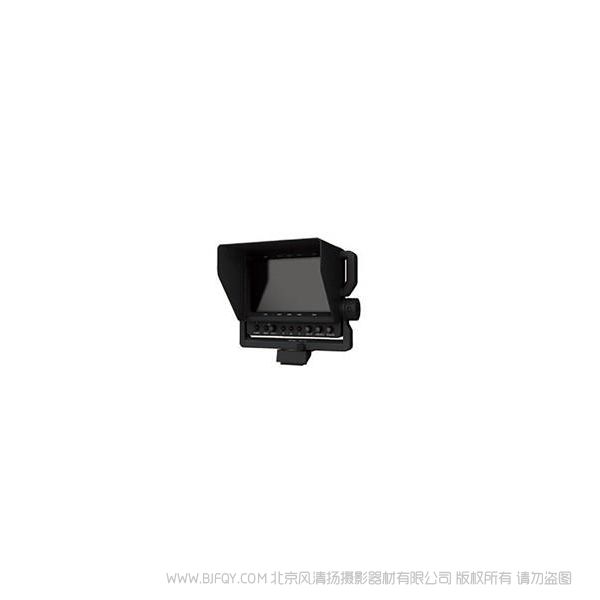

采用广视角、高分辨率的新型液晶面板。
AK-HVF75MC
7”液晶彩色寻像器
• 配备1280 x 800 (WXGA)分辨率为7”彩色液晶面板。
• 可直接控制摄像机菜单。

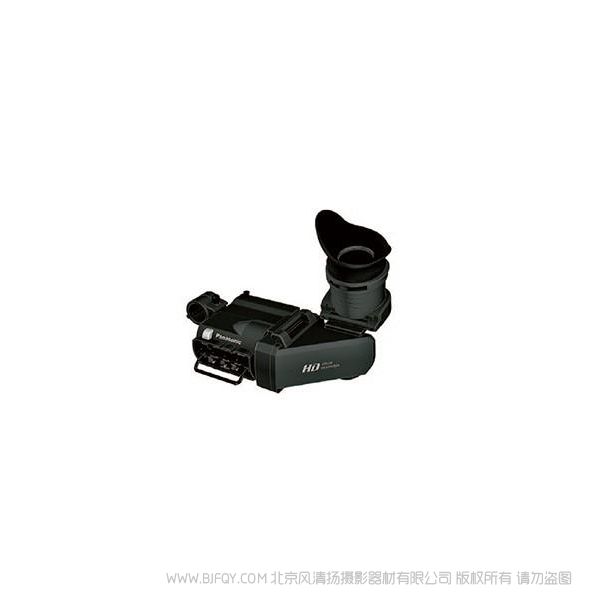

配备较新研发的、轻巧、高分辨率的寻像器。
AJ-CVF25MC
NEW
3.45”彩色高清寻像器
• 配备两个目镜开口位置的彩色液晶显示器。
*1: 计划在2021年第二季度提供支持。
*2: 以太网供电的缩写。
*3: 未来计划支持AK-HRP250MC和4K/HD一体化摄像机。
*4: 计划在2021年第一季度支持AK-HC3900MC/HC3900MS。
*5: AK-HC3900MC/HC3900MS仅支持IP连接。
*6: 以太网供电的缩写。
