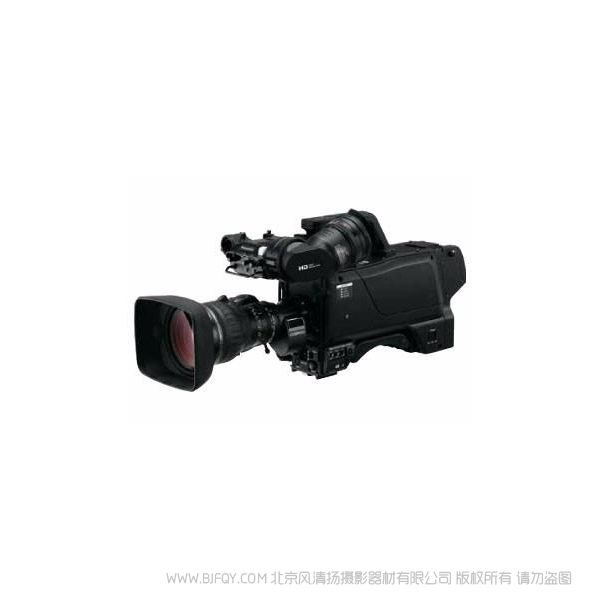

松下 AK-HC1000 演播室摄像机 利用高性能DSP 实现了高画质的影像制作，先进的数字技术允许搭载紧凑型、低重量的镜头来满足拍摄制作需求。
￥ 0.00元
相关推荐
◆利用高性能DSP 实现了高画质的影像制作，先进的数字技术允许搭载紧凑型、低重量的镜头来满足拍摄制作需求。
◆构筑了高画质的非压缩数字影像、实现远距离光纤传输、低成本的光纤高清摄像机系统。
◆紧凑型操作面板，通过串行连接、IP 连接，可以同时控制多台摄像机。
◆轻量、低功耗、高分辨率，并且配备辅助聚焦功能。
| ◎ 高灵敏度/ 低噪点/ 低垂直拖尾的3CCD ◎ 16 bit A/D 转换和38 bit 处理的高性能DSP ◎ CAC( 色散矫正补偿) 功能 ◎ FILM REC 伽玛、反向扫描功能 ◎ DRS（动态范围扩展）功能 ◎ 其它先进的数字功能 ◎ 高清/ 远距离光纤传输 ◎ 支持多种高清格式 ◎ 支持提词器 ◎ 可同时操作HD/SD ◎ 通过IP 连接实现的远程摄像模式 ◎ 2U 机架尺寸 ◎ 通过PC 对CCU 进行设置 | ◎ 彩条上的 ID 显示输出 ◎ 支持SD 存储卡 ◎ 通过IP 连接，可以控制多台摄像机 ◎ 适用于多款摄像机 ◎ ROP 菜单设定 ◎ 操作杆操作 ◎ SD 存储卡槽 ◎ 小型6U 尺寸 ◎ 轻便/ 低功耗的LCD 寻像器 ◎ 高分辨率WSVGA 监视器 ◎ 辅助聚焦功能 ◎ 旋转支架 ◎ 其它功能 |
◎ AK-HC1000MC （TAJIMI接口模式）演播室摄像机
利用高性能 DSP 实现了高画质的影像制作，先进的数字技术允许搭载紧凑型、低重量的镜头来满足拍摄制作需求。
• 高灵敏度 / 低噪点 / 低垂直拖尾的 3CCD
搭载的新型 2/3 英寸 220 万像素的 3CCD，实现了在同等级别摄像机中较高的标准灵敏度 F12（50Hz 时）。而且，高达 60dB 的S/N 创造了低噪点和低垂直拖尾的高画质影像。本 CCD 采用了 Panasonic 独立开发的单通道传输和像素偏置技术，实现了高频信号调制频率的提高，提高了图像的高分辨率，并且降低了摩尔干扰。
• 16 bit A/D 转换和 38 bit 处理的高性能 DSP
使用 74 MHz 采样和 16 bit A/D转换来进行高清图像的数字化。使用 38 bit DSP 来进行图像处理，实现了非常细腻和高品质的高清图像。
• CAC( 色散矫正补偿 ) 功能
该功能可以通过摄像机的处理来自动矫正由镜头本身引起的无法修正的色差等匹配误差，并使周边图像的颜色渗透值尽可能减小。
※1 ：使用可能支持 CAC 镜头时。
• FILM REC 伽玛、反向扫描功能
在 DSP 线路上内置了多种可选择的伽玛模式。而且还配备了“VARICAM”系列中可以拍摄电影风格的 Film REC 模式。在使用佳能公司 / 安琴公司的 HD 镜头适配器时，本摄像机可以对颠倒的图像进行反向扫描，以进行正常拍摄，另外，AK-HC1000MC 还支持多种电影用的镜头。
• DRS（动态范围扩展）功能
可以控制暗区过黑、亮区过曝的 DRS 功能，对图像中的各个相邻像素点的对比度进行推算，并实时通过相应的伽玛曲线和拐点斜率进行调整。特别是在有暗部、亮部和中间色调混合的场景中，DRS 能够很好的实现各色调的平衡表现。图像从视觉上来看，可以得到非常宽的动态范围。
• 其它先进的数字功能
可以选择 EBU 或者 NTSC 的色彩矩阵。
12 轴色彩补正、细节、肤色细节、矩阵调整等功能。
可以设定两套肤色细节的调节功能。
可以调整杂散光和黑白斑，并以镜头文件的方式进行保存（较多可以保存 32 个）。
可以在 SD 存储卡上保存包括 VF 设定等的摄像机自身功能设定的文件。SD 卡还可以用于固件升级。
◎ AK-HC1000MC （TAJIMI接口模式）摄像机控制单元 (CCU)
构筑了高画质的非压缩数字影像、实现远距离光纤传输、低成本的光纤高清摄像机系统。
• 高清 / 远距离光纤传输
使用光纤电缆连接摄像机控制单元AK-HC1000MC(CCU) 和摄像机 AK-HC1000之后，可以利用非压缩数字信号实现高质量图像的传输。摄像机 /CCU 之间的光纤电缆可以实现长达 1200m 的传输。※
※ ：从 CCU 供给电源时。
• 支持多种高清格式
AK-HC1000MC 支持国内电视统一播出格式 ： 1080/50i,1080/29.97PsF,1080/25PsF※2,1080/23.98PsF※2。
※2 ：1080/29.97P s F, 1080/25P s F 和 1080/23.98PsF 需要被摄像机选择。
• 支持提词器
RET 输入支持两路 SDI 输入和一路 VBS输入。并且，提词器输入（模拟信号输入）作为标准配置包含。摄像机控制单元（CCU）的提词信号输入可以从摄像机后部的提词器接口输出。
• 可同时操作 HD/SD
提供 4 路 SDI OUT 系统，其中 2 路支持 SDIOUT（PM）输出。不仅可以输出 HD 图像信号，还可以输出标清下变换信号（SDI、模拟复合视频）。可以支持标清监视器。
• 通过 IP 连接实现的远程摄像模式
通过 HUB 可以对多台 ROP（遥控面板）和 CCU（摄像控制单元）实现 IP 连接。并且可以从 ROP，对局域网 LAN 上的特定 CCU 进行远程控制，并且对其进行灵活操作使用。
• 2U 机架尺寸
轻量、紧凑的 2U 设计，方便 2U 尺寸机架安装。
• 通过 PC 对 CCU 进行设置
将 PC 和 CCU 通过 IP 连接后，可以在网页浏览器上显示和设定 CCU 的设置菜单。
• 彩条上的 ID 显示输出
可以在彩条输出信号上显示一个文本的 ID信号。可以显示信号源和其他信息等，以方便摄像机的系统设置和待机。
• 支持 SD 存储卡
配备的 SD 存储卡插槽可以将 CCU 的设定数据保存在 SD 存储卡上。SD 存储卡也可以用于 CCU 的固件升级。
◎ AK-HRP200MC 全功能遥控面板 (ROP)
紧凑型操作面板， 通过串行连接、IP 连接，可以同时控制多台摄像机。
• 通过 IP 连接，可以控制多台摄像机
适用串行连接（1 对 1 控制）、IP 连接。通过 IP 控制，可以对多台摄像机进行任意切换，只用一台 ROP 就可以对整个系统进行控制。
※1: 使用 LAN 网线进行数据传输时，需要接驳外部电源（输入电压 DC12V）。串行连接时，由 CCU 通过 ROP 电缆进行供电。
• 适用于多款摄像机
通过四个连接模式 ：CCU 串行、CCU IP、遥控摄像机串行、遥控摄像机 IP，可以对演播室摄像机、多功能摄像机、高清摄像机、一体化高清摄像机进行单独或者并行遥控。
对应的摄像机以及连接模式
| 串行控制 | IP 控制 | |
| AK-HC1000※2 | √ | √ |
| AK-HC2500 ※2※3 | √ | √ |
| AK-HC1800 | √ | — |
| AK-HC1500 | √ | — |
| AW-HE870 | √ | — |
| AW-HE120 WP/WE/KP/KE | √ | √ |
| AW-HE60 SN/SE/HN/HE | √ | √ |
※2：经由摄像机控制单元(CCU)。
※3：具有功能限制。
• ROP 菜单设定
连接摄像机控制单元的显示器上显示菜单，在遥控面板上就可以进行精细的摄像机设定。
• 操作杆操作
配备操作杆。能够实现 IRIS/PEDESTAL 的精细的手动操作。
• SD 存储卡槽
可以保存和读取场景文件、用户文件、镜头文件。此外，还可用于固件升级。
• 小型 6U 尺寸
采用的紧凑性设计，92mm 宽和 6U 高的尺寸，方便支架安装。
◎ AK-HVF70MC 7 英寸 (17.8 cm) LCD 寻像器
轻量、低功耗、高分辨率，并且配备辅助聚焦功能。
• 轻便 / 低功耗的 LCD 寻像器
小型、轻量的设计，重量约 1.6kg（不包括安装支架。附带的安装支架约 200g）。低功耗的 LCD，功耗仅为 10W。
• 高分辨率 WSVGA 监视器
AK-HVF70 采用 1024×600 像素（WSVGA）的高分辨率7 寸彩色 LCD 面板，支持上下 130° / 左右 160°（对比度＞ 10 ：1）的宽广可视视角，能够显示约为 1620 万的颜色。
• 辅助聚焦功能
红点聚焦功能可以对聚实焦的图像边缘以红色进行强调显示。像素到像素的功能可以对图像进行放大和缩小，并且不调整图像尺寸。
• 旋转支架
安装到 AK-HC1000 上之后，可进行向上 90°，向下 60°以及左右 90°的调整。
• 其它功能
可以分配不同功能的 3 个功能键。
对比度、亮度、锐度调整旋钮。
TALLY 信号灯（前 / 后）。
| AK-HC1000 演播室摄像机 | |
| 供电 | 12 V DC ( 外部供电时 ) 190 V DC ( 连接 CCU 时 ) |
| 功耗 | 25 W ( 外部供电时 , 仅摄像机 ) 53 W (外部供电时、连接所有配件的状态下，各输出接口较大供应时的功耗) 60 W (连接CCU时、连接所有配件的状态下，各输出接口较大供应时的功耗) |
| 操作温度 | –10℃～ 45℃ 0℃以下时， 需要预热 |
| 存储温度 | –20℃～ 60℃ |
| 操作湿度 | 10 % ～ 85 % ( 无结露 ) |
| 重量 | 大约 3.7 kg |
| 尺寸 (W x H x D) | 135 mm x 260 mm x 367.5 mm 不包括凸起部分 |
| 图像元件 | 2/3 寸 220 万像素 IT , CCD x 3 |
| 摄像方式 | GBR 摄像方式 |
| 光学系统 | f/1.4 棱镜系统 |
| 光学滤色镜 | ND: Clear, 1/4, 1/16, 1/64 |
| 镜头接口 | 2/3 英寸卡口型 |
| 输出标准 | SMPTE 292M |
| 灵敏度 | F12 (50 Hz) |
| 调制度 | 55% 以上 (27.5MHz) |
| 水平分解力 | 1100 电视线 |
| S/N | 60 dB 或更高 |
| 水平频率 | 28.125 kHz, 1125 线 / 帧 (50 Hz) |
| 垂直频率 | 50Hz、 隔行扫描 |
| 麦克风输入 | –60 dBu ～ 4 dBu (XLR 3- 针 母 x 2) 通过摄像机菜单进行增益选择 |
| 通话 | XLR, 5- 针 , 母口 x 1 输入 : -60 dBu ～ -20 dBu 输出 : 较大 100 mW |
| HD SDI 输出 | BNC x 2 ( HD SDI 1/HD SDI 2) 高清信号 = 0.8 V [p-p], 75 Ω HD SDI 可以输出通常的信号， 也可以切换为 VF 或 RET 信号。 |
| 提词输出 | BNC x 1, VBS 信号 = 1.0 V [p-p], 75 Ω |
| DC OUT | 12 V, 较大 1A |
| RET 控制接口 | 圆形 6 针 x 1 |
| VF | 圆形 20 针 x 1, D-Sub 29 针 x 1 |
| 电源开关 | CCU, OFF, EXT |
| USER 1/2/3 | 可以指派不同功能的功能键。 |
| RET A/B 选择 | 用于选择返送信号 |
| RET/PTT 切换 | RET, PPT |
| 增益选择※1 | LOW, MID, HIGH |
| 输出选择※1 | CAM, BAR, TEST |
| 白平衡模式※1 | A, B, preset |
| 快门速度※1 | 1/100, 1/120, 1/125, 1/250, 1/500, 1/1000, 1/1500, 1/2000 |
| 通话 | MIC ON/OFF, 接收幅度或 PGM 幅度 |
| MIC 设定 | MIC 开关、 MIC 增益、 MIC1 选择 |
| AK-HCU100 摄像机控制单元 (CCU) | |
| 电源 | 100 V ～ 240 V AC, 50/60 Hz |
| 功耗 | 170 W ( 不连接摄像机 : 32 W) |
| 输出电量 | 190 V DC, 0.6 A |
| 操作温度 | 0 ℃～ 40 ℃ |
| 操作湿度 | 10 % ～ 90 % ( 无结露 ) |
| 尺寸 (W x H x D) | 424 mm × 88 mm × 400 mm( 不包括凸起部分 ) |
| 重量 | 大约 6.6 kg |
| 影像输出 | HD SDI/SD SDI:×4 ( 其中 2 个系统与图像监视输出共用※2) 模拟复合 : 单系统 ( 与图像监视输出系统共用※2) |
| 返送输入 | HD SDI/SD SDI:×2 ( 根据设定切换 ) VBS: ×1 |
| 提词输入 | ×1, 模拟复合视频 |
| 同步输入 | ×1 ( 环通 ) BB/ 三电平 （自动识别） |
| 麦克风输出 | 2 lines (XLR 3 芯 , 公口 ), 0 dBm/600 Ω |
| 通话 | XLR, 5- 针 , 母口 输入 : –55 dBu ～ –10 dBu 输出 : 100 mW ( 较大 ) |
| 通信 | 通话输入/输出: ×2 (选择1/2切换※2)(0 dBm, 600 Ω, RTS/4W切换选择) PGM 输入 : ×1, 输入 (0 dBm/600 Ω)Tally 输入 : Red, Green, 各 1 个 |
| ROP 接口 | RS-422, 单系统 , 12 V 输出 |
| MSU 接口 | RS-422, 单系统 , 控制用 GPI |
| LAN | ×1 (10BASE-T/100BASE-TX， RJ45: 交叉线 ) 用于计算机连接 |
| AK-HRP200 全功能遥控面板 (ROP) | |
| 电源 | 12 V DC |
| 功耗 | 4.2 W |
| 操作温度 | 0 ℃～ 40 ℃ |
| 存储温度 | - 20 ℃～ 60 ℃ |
| 操作湿度 | 90 % 以下 |
| 尺寸 (W x H x D) | 92 mm x 308 mm x 55 mm 不包括凸起 |
| 重量 | 大约 1.3 kg |
| CCU 控制 | • 控制信号 ( 机身 /CCU 控制 ) • 电源供电 ( 可以由 DC12V 、 CCU 以及 AC 适配器供电 ) • Tally 控制信号 |
| PREVIEW 控制 | 触发控制 |
| 控制电缆较大长度 | 50 m |
| AK-HVF70 7 英寸 (17.8 cm) LCD 寻像器 | |
| 电源 | DC 12 V ( 摄像机供电 ) |
| 功耗 | 10 W |
| 操作温度 | 0 ℃～ 45 ℃ |
| 存储温度 | –20 ℃～ 60 ℃ |
| 操作湿度 | 10% ～ 85% ( 无结露 ) |
| 尺寸 (W x H x D) | 243.5 mm x 212 mm x 172 mm( 包括安装支架 ) 243.5 mm x 212 mm x 85 mm( 不包括安装支架 ) |
| 重量 | 大约 1.6 kg ( 不包括安装支架 ) |
| 面板尺寸 | 7.0 英寸 (177.8 mm) |
| 像素数 | 1024 x 600 (WSVGA) |
| 颜色显示 | 约 1620 万种颜色 |
| 操作面板 | POWER 开关 ×1、 MENU 按键 ×1、 SELECT 旋钮 ×1、 功能按键 ×3、 图像调整旋钮 ×3( 亮度 / 对比度 / 锐度 ) |
| 接口 | 摄像机接口 （D-Sub29 针） ×1 |
※1: 接连CCU时，不能使用选择功能。由ROP进行控制。
※2：根据设定选择。
● 重量和尺寸为近似值
● 规格和参数如有变化，恕不另行通知。
