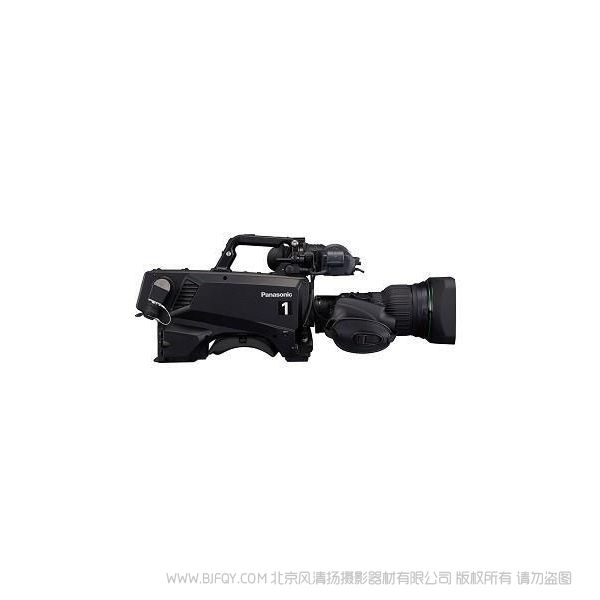

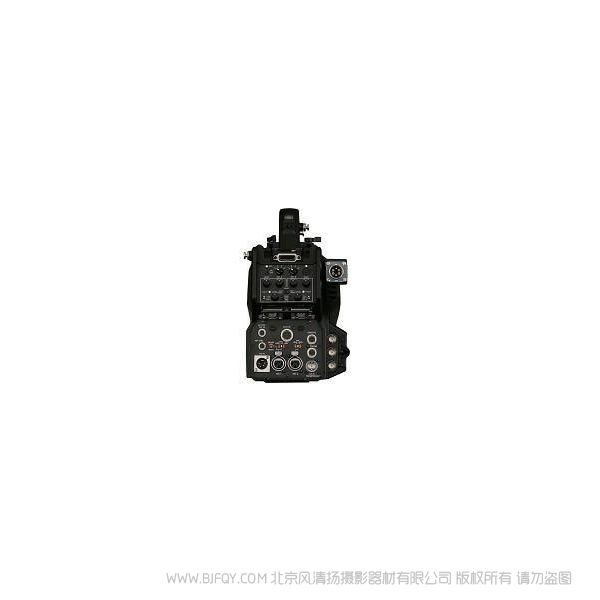

松下 AK-UC3000MC/MS 广播级4K演播室摄像机

◆ 2/3英寸B4卡口镜头，HD/4K平滑过渡
◆ 新4K感光元器件
◆ 高灵敏度，低噪点
◆ 支持HDR（HLG）及BT.2020
◆ 基站支持4K和HD信号同时输出

广播级4K 演播室摄像机及1080p 4倍速高清演播室摄像机



在实际研发中提升，松下卓越的成像技术正在逐步向演播室摄像机演变

◎ AK-UC3000MC(Tajimi接口模式) AK-UC3000MS(LEMO接口模式)4K演播室摄像机



兼容B4镜头卡口，实现了卓越的实用性、灵活性、高清应应用及新4K视频制作

搭载新研发的大型4K传感器，摄像机可制作表现力丰富的多层次4K视频，并支持同步HD/SD。

* 镜头和寻像器为选购件。使用Fujinon 2/3型4K超HDTV变焦镜头拍摄的图像示例。

◎ 内置专用转换镜头允许使用现有的2/3型镜头进行4K拍摄

• 新一代4K视频
采用内置转换镜头，4K 大型摄像机可使用 2/3 型镜头，无需任何适配器，就能实现卓越的图像质量。新的成像系统能较大程度地利用入射光以实现宽动态范围。



• 支持UHD和HD/SD输出 *1
AK-UC3000系列摄像机可同时 *1 进行UHD及HD/SD输出。可根据用途选择视频输出。（所支持的视频格式见下表）。
格式支持一览表

*1: UHD/HD/SD视频由AK-UCU500MC摄像机控制单元（CCU）输出。


◎ AK-UC3000系列主要特点

• 高质量视频和卓越的操作性
使用AK-UCU500MC摄像机控制单元（CCU），对非压缩的AK-UC3000系列 4K/HD 视频信号进行光纤长距离传输。远程操作面板AK-HRP1000MC/HRP1005MC（ROP）配备彩色液晶显示器，提高了显示清晰度。这些装置结合在一起实现了高质量视频和卓越的操作性。通过摄像机控制单元（CCU）供电，摄像机和摄像机控制单元能够连接起来对视频信号进行大约2000米长距离传输。通过采用摄像机外部供电及多用途光纤传输装置，传输距离可增长至大约10000米。在摄像机控制单元（CCU）与远程控制面板之间，除了专用串行线缆，还支持LAN线缆IP连接。

• 高灵敏度、低噪点
AK-UC3000 系列搭载新研发的大型 4K MOS 传感器。2 种拍摄模式可供选择。在高灵敏度模式下，实现 F11 59.94p 高灵敏度的同时，还有可能获得 60dB 或更高的信噪比（当降噪功能关闭时）。因此能获得低噪点、高质量的视频。

• 通过高速扫描和闪光带补偿可减少偏移
利用松下 ENG 摄像机积累的相关技术，通过高速读取 MOS 传感器信号大大降低了 MOS 传感器的偏移。另外，使用摄像机信号处理 LSI 高精度闪光带检测和补偿功能，能够消除拍摄过程中闪光结束时出现的闪光带现象（亮区和暗区在同一帧中出现）。



• 色彩校正功能 (CAC)
这种专有技术在镜头和摄像机之间起作用，可以运行高度复杂的算法，自动补偿主要由于镜头色散造成的对准误差，并尽可能修正图像边缘的色差。



• 动态范围扩展（DRS）功能 *1
DRS 功能自动抑制暗影和亮点。当暗部区域和亮部区域在同一场景中混合出现时，例如当从室内向外面看时，DRS 能维持暗、亮和中间色调的高度渐变呈现，从而较大程度地减少过暗、过亮和水洗色。便可以实时获得视觉上宽动态范围视频。



• 可选伽玛曲线
除了电影录制伽玛函数（V-REC, F-REC）支持数字电影制作外，还可选择 Filmlike 1/2/3 模式。能够以电影级的质量呈现自然渐变和丰富的色彩再现。

• 无冲击增益
它可平稳地过渡增益改变时出现的图像变化。另外，利用 0.1dB 步进主增益调整功能，可以进行微调来匹配所拍摄的场景。

• 多种颜色校正功能
除了利用 EBU 或 NTSC 预设颜色校正矩阵，还可利用 12 轴彩色和 6 轴彩色矩阵对个别颜色的色调和饱和度进行微调。敏感的色彩表现也可通过独立的肤色细节校正功能做调整。

• 肤色细节校正
淡化皱纹和暗区，完美拍摄自然的皮肤纹理。校正颜色可从整个色相(360°) 中选择，甚至可以选择肤色之外的其他颜色，有 2 种类型的校正可供选择。还具备一种功能可选择颜色并直接进行调节。

• 伺服控制ND/CC滤镜
摄像机搭载适合多种拍摄环境的滤镜。
[ND 滤镜 ] CAP、Through, 1/4, 1/16, 1/64。
[CC 滤镜 ] Cross、 3200 K, 4300 K, 6300 K, Diffusion。

• 高级辅助聚焦功能
辅助聚焦功能支持快速而准确地聚焦，如聚焦栏(指示聚焦程度)、红点聚焦(利用颜色指示聚焦区域)、扩展聚焦(扩大中心部分)和方形聚焦(作为一个整体展示屏幕的聚焦情况)。还支持具有自动聚焦和辅助聚焦功能的镜头 *2 。



• 支持HDR(高动态范围图像)功能
该模式下，摄像机能将另一种光电转换功能(OETF)应用到所选的摄像机输出接口，因此摄像机能够呈现高动态范围(HDR)的图像实现高质量显示或完整高动态范围现场直播系统中的功能。高动态范围显示利用高亮度、对比功能和摄像机全动态范围呈现明亮逼真的高对比度图像。



• 广泛视频和数据传输（TRUNK）功能
可在摄像机与摄像机控制单元（CCU）之间对视频和数据进行光纤传输，因此有可能进行系统扩展以满足操作条件。
HD SDI (CCU 摄像机) 2条线缆, VBS (CCU 摄像机) 2条线缆:可用于与提示器或摄像机(演播室地板显示器)监测等。
HD SDI (摄像机 CCU) 单条线缆 *3 :通过单条线缆将手持式或远程摄像机的附加视频信号传输至演播室。摄像机视频输入配备了帧同步器，因而也可使用异步信号。
LAN (1000BaseT)单条线缆 ： 可通过IP协议控制外部设备和远程摄像机。还支持视频流传输。
DATA (RS422A或RS232C) 2条线缆：可在虚拟系统中传输镜头和基座位置数据。



• 优化具体设置和功能，提高可操作性
色温显示和调节功能（2000 K 至 15000 K 变量）。
使用单条光纤可传输约 10000 米（摄像机需外部供电）。
可以将摄像机设置（VF 标记、视频调整等）保存在 SD 存储卡上。还支持固件版本升级。
可以调整杂散光和黑白斑，并以镜头文件的方式进行保存。
支持 IP 流 ( 新增 ) 和 IP 控制。
DC12 V 2.5 A 和 1.0 A 输出作为标准特征。可用作大型镜头、提示器和子监视器的电源。
摄像机镜头和寻像器上分别有 4 个用户按钮（功能选择），支持摄像机进行快速拍摄。

• 内部通话连接
带有 2 个独立的内部通话接口，除了 Intercom 1 和 Intercom 2 开关 ,还添加了 Intercom 1 和 Intercom 2 混合模式，可选择检查其状态。通过 Intercom 1 前 / 后开关和前音量，甚至肩扛式使用摄像机时都可以调节 Intercom 音频电平。

• 全新的斜线设计提高了流动性和操作性
功能布局实现了易用性和高性能。低剖面机体设计提高了摄像机右侧的可见度，且其中心降低，增强了可操作性。肩垫可在 24 毫米范围内移动，因此当镜头宽度改变时，可以通过调节向前 / 向后平衡而提高拍摄的稳定性。



*1:对于AK-UC3000系列，仅在HD模式下。
*2:关于兼容镜头，请联系制造商。
*3:摄像机系统为4K模式时不可用。


◎ 摄像机系统

• AK-HRP1000MC 、 AK-HRP1005MC 、 远程操作面板（ROP）
扩大操作范围，两种类型 ：完整操作面板和简化面板。这些紧凑型操作面板同时支持 PoE *1和 IP 控制。



两类型远程操作面板:
1/4机架尺寸(AK-HRP1000MC)和1/5机架尺寸(AK-HRP1005MC)。
清晰易于识别的 LCD 面板。
AK-HRP1000MC: 8.9 cm (3.5 英寸) (VGA)
AK-HRP1005MC: 8.1 cm (3.2 英寸) (VGA)
演播室摄像机的串行控制和 IP 控制(RJ45 LAN线缆)。
支持PoE *1 ，可通过LAN线缆供电(CAT5e或更快)。
可用于松下摄像记录器、可转换摄像机和HD云台摄像机的远程控制。
演播室摄像机场景文件登记和检索功能。
配备SD存储卡插槽，用于保存用户文件及升级固件版本。


• AK-UCU500MC/MS摄像机控制单元（CCU）
AK-UCU500MC (Tajimi接口模式)
AK-UCU500MS (LEMO接口模式)
AK-UC3000系列摄像机支持4K HD格式，只需变换摄像机镜头。因此能低成本配置高质量、长距离光纤传输摄像机系统。



可在摄像机与摄像机控制单元 *2 (两者距离大约2,000米)，对非压缩视频信号进行光纤传输。
该单元小巧轻便,仅重2U,通过机架固定。
支持的格式
4K (3G-SDI x 4) *3 : 3840 x 2160/59.94p, 50p, 29.97p,29.97PsF,25p, 25PsF,23.98p,23.98PsF
HD (3G-SDI):1080/59.94p, 50p, 59.94i, 50i, 23.98p over 59.94i, 29.97PsF, 25PsF, 23.98PsF, 720/59.94p, 50p
支持IP流传输(100 Base-T)。
SD存储卡可用于保存用户文件及升级固件版本。
输入/输出
SDI 输出 x 7, SDI 输出 (PM) x 1, VBS x 1,等
*4K模式 *3 : SDI 输出 x 4 (4K), SDI 输出 x 3,
SDI 输出 (PM) x 1,VBS x 1,
VBS (PM) x 1
RET 输入 (SDI: 4ch, VBS: 1ch) 等
LAN-TRUNK 输出
PROMPT 输入 (SDI : 1ch, ANALOG : 2ch)

*1: 以太网供电的缩写。
*2: 当通过摄像机控制单元供电时。
*3: 当连接AK-UC3000系列 4K 演播室摄像机。

• AK-HVF100MC
22.9厘米(9 英寸) 彩色液晶寻像器
搭载全新设计的倾斜机构和扩展功能，如辅助聚焦和外部视频输入。
高分辨率22.9厘米(9英寸)彩色液晶显示器，全高清1920 x 1080象素。
辅助聚焦功能 ( 红色聚焦 , 聚焦进度条)。
具体细节取决于变焦比率。
外置HD-SDI(3G SDI)输入。
四个指定功能开关。
对比度、亮度和峰值均可调节。
水平、倾斜和提升结构。



• AK-MSU1000MC主设置单元（MSU）
较多可连接并控制高达99个摄像机控制单元
支持IP和串行连接
IP连接：高达99个单元。
串行连接：高达6个单元。



*1: 取决于系统设置 , 其中只有一个可以在同一时间选择。
*2: 参考输入自动识别 BB ( 黑场 ) 信号和三电平同步信号。
*3: [CCU 模式 ] 设置为 [2160/23.98p],[2160/23.98PsF],[1080/23.98p] 或 [1080/23.98PsF] 时 IP 视频无法传送。
