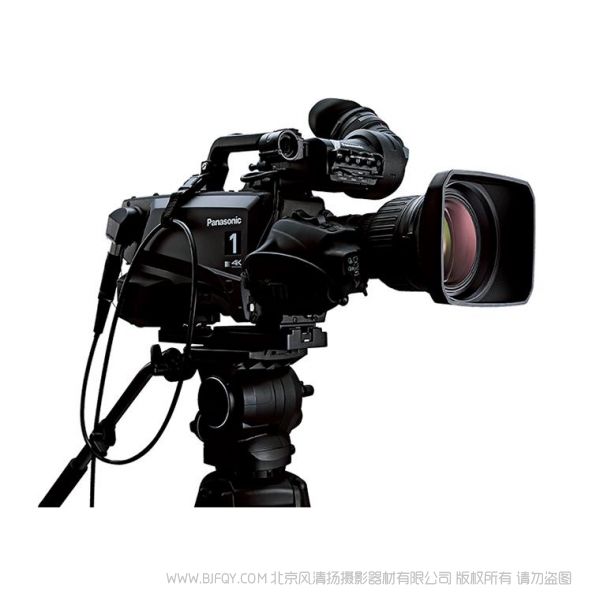

松下 AK-UC4000MC/MS 广播级4K演播室摄像机 2/3英寸B4卡口镜头 ◆ 搭载大型4.4K图像传感器，分辨率可达2000TVL

◆ 2/3英寸B4卡口镜头
◆ 搭载大型4.4K图像传感器，分辨率可达2000TVL
◆ 高灵敏度，低噪点
◆ 可通过高速扫描模式抑制图像扭曲；
◆ 支持HDR（HLG）及BT.2020；
◆ HD模式下具备x2、x3、x4倍速拍摄模式；
◆ 基站支持12G-SDI(x2)输出 / QUAD-LINK 3G输出（x1）/TICO 4K SDI输出(x1)及TRUNK(HD及网络)；
◆ 可选择IP（ST2110）模块选件

◎ 兼容2/3英寸B4镜头卡口的高画质4K演 播室摄像机，搭载新研发的大型4.4K 图像传感器



搭载4K大型传感器，摄像机可拍摄出高画质视频的同时，还可实现HDR（HLG）、BT.2020及高清视频高速拍摄*1 。摄像机控制单元具备多样化输出接口，包括 12G-SDI, TICO *2 over SDI(4Kover 3G-SDI)输出，MoIP *3 ，AK-UC4000摄像机不仅适用于演播室制作更可广泛应用于其它方面, 如: 体育实况以及演出活动。卓越的图像质量和适配性强的系统应用，使摄像机完全满足4K时代的高质量制作需求。
*1: 高清高速模式时。 需要固件升级，计划于2018年秋季上市。
*2: 由intoPIX公司开发的编解码器，代表“Tiny Codec（微型编解码器）”。
*3: 可选购功能，计划于2019年春季上市。



摄像机搭载新研发的大型4.4K传感器。超4K拍摄，分辨率可达2000 TV线。



支持超高清12G-SDI*(x2)输出。TICO通过SDI输出 (x1)。
* 支持Quad-Link 3G-SDI 输出。



在1080p、1080i、720p高速模式下*，可实现2倍、3倍及4倍高速输出，同时还可提供标准(1倍速) 图像输出。
* 高清高速模式时,需要固件升级。计划于2018年秋季上市。



• 大型4.4K传感器

搭载新研发的4.4K传感器，摄像机可实现超高分辨率、高灵敏度、低噪点及宽动态范围。



• B4镜头卡口

摄像机使用2/3型镜头，无需搭载外置适配器，专为大型传感器设计的内置镜头，可拍摄出卓越的图像质量。新的成像系统能较大程度地利用入射光进行成像。



• 2000 TV线分辨率

超4K拍摄取样，水平、垂直分辨率可达2000TV线。在不同的拍摄环境中拍摄的画面同样丰富细腻。



• 高清模式下，支持3种模式的高速输出*

在1080p、1080i及720p格式下可进行高速拍摄，能够用于体育实况及其它运动物的拍摄。即使拍摄快速移动的物体，也能捕捉到清晰丰富的运动细节。2倍、 3倍及4倍输出可供选择，适用于各种慢动作服务器和录像机。
* 高清高速模式时。需要固件升级，计划于2018年秋季上市。



• 面向未来架构的摄像机控制单元 ——AK-UCU600

摄像机提供12G-SDI输出，保证了4K非压缩视频的传输。 与此同时还提供了轻压缩的TICO *1 接口，使用3G-SDI 传输视觉无损的4K视频图像，因此可在现有的高清架构 组建4K系统。不仅如此，摄像机还将支持下一代MoIP (Media Over IP) *2 技术。
*1:由intoPIX公司开发的编解码算法。代表“Tiny Codec（微型编解码器）
*2:接口板选件。计划于2019年春季上市。



◎ AK-UC4000主要特点

• 高质量视频和极佳的操作性

摄像机AK-UC4000到摄像机控制单元(CCU) AK-UCU600，采用非压缩的4K/HD视频信号传输技术，通过光纤可实现长距离传输。AK-HRP1000MC/1005MC操控面板 (ROP) 配置彩色液晶面板，可视性更好，反应更快。系统不仅可拍摄高质量视频，且操作性极佳。摄像机控制单元(CCU)，可在摄像机与摄像机控制单元(CCU)(两者距离大约2,000米)，对视频信号进行长距离传输。通过对摄像机头本地供电，并使用通用单模光纤，可以将传输距离扩展到10,000米 *1 。在CCU和ROP之间，除了使用专用的串行线外，还支持通过LAN线缆的IP连接。

• 高灵敏度、低噪点

AK-UC4000搭载新研发的大型 4.4K MOS传感器。两种拍摄模式可提供选 择。在高灵敏度模式下，实现F11高灵敏度的同时，还可获得62dB *2 或更高的 信噪比。因此即使在昏暗环境下仍可获得低噪点、高质量的视频。

• 通过应用高速扫描模式可抑制扭曲

摄像机的普通和低扭曲模式的MOS传感器读取速度分别是标准摄像机 模式的1/2和1/3 (1/50秒) 。通过高速读取MOS传感器方式，能够有效 抑制MOS传感器图像信号的扭曲特性。



• 色散校正功能 (CAC)

此功能对应镜头成像边缘因色散产生的模糊，特有的高精度算法，能够对 镜头色散误差自动进行补偿，修正图像边缘的色散和模糊 *3 。



• 支持HDR高动态范围图像功能

此模式提供了丰富的渐变效果，可以在黑暗图像区域渲染对比度，颜色和阴影，而这些区域之前无法再现还原，因此能够还原更真实的图像效果。它通过调整高动态范围来支持可变的HDR。另外，可以配置同时支持HDR / SDR的系统，以便同步兼顾两种动态范围的应用。SDR图像也可以通过偏移增益进行曝光调整，和拐点功能调整明亮的图像达到接近HDR的效果。



• ITU-R BT.2020

系统兼容 BT.2020，在此色彩空间下，可重塑任何你想要的色 彩，满足更多的色彩表达需求。



• 无冲击增益

它可平稳地过渡增益改变时出现的图像变化。另外， 利用0.1dB步进主 增益调整功能，可以进行微调来匹配所拍摄的场景。

• 多种色彩校正功能

除了EBU和NTSC预设色彩矩阵之外，摄像机用户还可以保存两个自 定义指定的线性矩阵文件，并使用12轴色彩校正系统单独对各个颜色 调整饱和度和色调。 除了12轴系统中的主色、第二和第三色之外，还 可以调整特定的肤色。

• 肤色细节校正

淡化皮肤的皱纹和瑕疵，完美地拍摄出自然的肤色。虽然旨在柔化肤色，但肤色细节功能可应用于任何色调阶段，因此它同样可用于柔化其他颜色的区域（如绿草）。 肤色细节功能可以定义三个独立的肤色范围，以管理不同的灯光级别或摄像机拍摄的不同人物。 Skintone-get功能在框架中查找特定颜色以简化设置过程。



• 伺服控制ND/CC滤镜

摄像机搭载适合多种拍摄环境的滤镜。
[ND filters] 遮盖, 直透, 1/4, 1/16, 1/64
[CC filters] 星光镜, 3200 K, 4300 K, 6300 K, 漫散镜

• 高级辅助聚焦功能

对焦辅助功能支持快速准确的聚焦，例如聚焦条（指示聚焦水平），红色聚焦（使用颜色指示聚焦区域），MAG（放大中央部分）和方块指示（显示整体屏幕上的聚焦状态）。 同时支持具备自动聚焦和聚焦辅助功能的镜头 *4 。使用数字镜头时，通过摄像机操作面板（ROP）可对聚焦和变焦进行远程遥控。



• 摄像机头输出接口和格式

摄像机头具备2个输出接口 (HD-SDI 1/HD-SDI 2)，格式包括1080p、 1080i 和720p。

• 广泛视频和数据传输(TRUNK)功能

利用摄像机光缆的冗余带宽，视频和数据可以在摄像机和摄像机控制单 元（CCU）之间单独传输，因此可以进行系统扩展以满足现场的操作需求。
HD-SDI （CCU→摄像机）两通道，VBS（CCU→摄像机）两通道：可用于 提示器，固定返送或摄像机输出（演播室地板监视器）等的监视。
HD-SDI （ 摄像机→CCU ） 一通道：该通道可用于将附加的手持式或遥 控 摄像机的视频信号传输至演播室。由于在摄像机视频输入端配备了 帧 同步器，因此也可以使用异步视频信号。
LAN (1000BaseT) 一通道 *5 ：用于通过IP协议控制外部设备和遥控摄像 机。支持流视频的传输。
DATA (RS422A或RS232C) 两通道：可用于在虚拟系统中传输镜头和 云台位置数据。



• 优化具体设置和功能，提高可操作性

色温显示和调整功能 (从2000 K 到 15000 K 可变)。
使用单根光缆可传输高达10,000米。*6
可以将摄像机设置（例如视频调整状态）保存在SD存储卡上。固件版本升 级也受支持。
可调整杂散光和黑白斑，并以镜头文件的方式进行保存。
支持 IP 流媒体和IP控制。
NewTek的软件 “ NewTek AutoLink for Panasonic PTZ *7 ”可以在互联网 上使用，可以使用网络上的NewTek TriCaster ® 和IP系列视频混音引 擎自动检测配备IP流媒体的Panasonic专业摄像机，以便直接使用这 些NewTek产品从摄像机进行IP流式传输。
标配DC12 V 2.5 A 和 1.0 A 输出。这可以用作箱式镜头，提词器和副 显示器的电源。
摄像机头上有四个用户按钮（启用功能选择），取景器上有四个用户按 钮。他们支持摄像机操作员的快捷拍摄需求。


• 内部通话连接

带有2个独立的内部通话接口，除了Intercom 1 和Intercom 2 开关，还添 加了Intercom 1 和Intercom 2混合模式，可选择检查其状态。通过 Intercom前/ 后开关和前音量,甚至肩扛式使用摄像机时都可以调节 Intercom 音频电平。



*1: 附加功能和实现长时间录制需单独购买中继设备。
*2: 使用高清输出时。
*3: 有关支持色散校正功能（CAC）的文件，请访问松下网站https://pro-av.panasonic.net/en/ software “软件下载。
*4: 对于兼容镜头，请联系经销商。
*5: 需要固件升级,计划于2018年秋季上市。
*6: 附加功能和实现长时间录制需单独购买中继设备。
*7: 欲了解更多详情，请访问网站(https://pro-av.panasonic.net/en/products/newtek_autolink/)。

◎ 摄像机系统
AK-UCU600MC
AK-UCU600MS
摄像机控制单元 (CCU)

摄像机控制单元不仅支持超高清和高清同步输出，还支持 高清模式下较高可达240p的高速传输 *1 与标准 (1x) 传输 同时进行。与此同时， 机身小巧轻便。



AK-UCU600MC (Tajimi 接口模式)
AK-UCU600MS (LEMO 接口模式)



后视图

• 使用多种摄像机的现场活动中，操作更加简便
UHD 12G-SDI输出接口x1，3G-SDI四链路x1组，或者两者交替使用。
在摄像机与摄像机控制单元 *2 （两者距离大约2,000米）， 用光缆传输非压缩视频信号。
机身小巧轻便,符合2U机架安装标准。
支持 IP 流 (100 Base-T)。
SD 存储卡可用于保存用户文件及升级固件版本。
2 个非压缩视频信号的 12G-SDI 输出接口。
支持 TICO *3 over SDI (4K over 3G-SDI 4K) 传输 (4K 信号可使用3G-SDI 线缆传输 )。
在 1080p/i 及 720p 模式下， 支持标准速度视频输出， 根据慢动作服务器性能也可选择 2 倍速、 3 倍速或 4 倍速视频输出*1 。
支持 HDR/SDR 同步输出， HDR BT.2020/BT.709 同步输出。
与 AK-UC3000MC *4 兼容，可输出 12G-SDI 和 TICO *3 over SDI (4Kover 3G-SDI)。

*1: 在高清高速模式下时。
*2:需要固件升级，计划于2018年秋季上市。
*3: 当通过摄像机控制单元供电时。
*4: 由intoPIX公司开发的编解码器，代表“Tiny Codec （微型编解码器）”。

AK-HRP1000MC *1
AK-HRP1005MC *1
远程操作面板 (ROP)

两种操作风格的面板，功能全面且操作简便。还支持PoE *2 和IP 控制功能。

两种类型： 1/4机架尺寸(AK-HRP1000MC)和1/5 机架尺寸 (AK-HRP1005MC)。
清晰易于识别的LCD面板。
AK-HRP1000MC: 8.9cm3.5 英寸)(VGA)
AK-HRP1005MC: 8.1cm(3.2英寸)(VGA)
摄像机串行控制和IP控制(RJ45 LAN 线缆)。
支持 PoE *2 , 可通过LAN线缆供电 (CAT5e或更快)。
演播室摄像机场景文件登记和检索功能。
配备SD存储卡插槽，用于保存用户文件和场景文件及升级固件版本。



*1: 需要固件版本4.50或更高版本。详情请见以下网站上的“服务和支持”(https://pro-av.panasonic.net/en/)。
*2: 以太网供电的缩写。

AK-HVF100MC
22.9 厘米 (9英寸) 彩色液晶寻像器

搭载全新设计的倾斜机构和扩展功能，如辅助聚焦和外部视频输入。

高分辨率 22.9cm (9 英寸) 彩色液晶寻像器，全高清1920 x 1080 像素
辅助聚焦功能 (红色聚焦、聚焦进度条 *1 )
具体细节取决于变焦比率 *1
外置 HD-SDI (3G SDI) 输入
外置DC 输入 (+12 V DC)
4个可分配功能按钮
对比度、亮度和峰值均可调节
水平、倾斜和提升结构



*1:连接AK-UC4000。

AK-MSU1000MC *1
主设置单元 (MSU)



 通过IP较多可控制99 个摄像机控制单元

支持IP和串行连接
IP 连接：高达 99 个单元
串行连接：高达6个单元
7英寸液晶触控面板，视频监看功能
高清 SDI输入 (监看) (1080i)
DC12 V(DC10 V - DC17 V)电源或PoE+ *2 (通过POE+集线器)

*1: 需要固件版本 4.50 或更高版本。详情请见以下网站上的“服务和支持”(https://pro-av.panasonic.net/en/)。
*2: 以太网供电的缩写。

AK-HBU500MC
箱式镜头适配器



可适配大型演播室箱式镜头



平滑地安装/拆卸摄像机
精准的光轴(水平/垂直) 调节结构
与大型演播室座机相同的后控制面板
DC输出 12V 7.5 A (XLR 4针)/DC输出 1.5 A (4针)
