MageWell 美乐威 32090 USB Capture HDMI 4K Plus 单路4K采集棒 采集卡

• HDMI + 内嵌音频采集

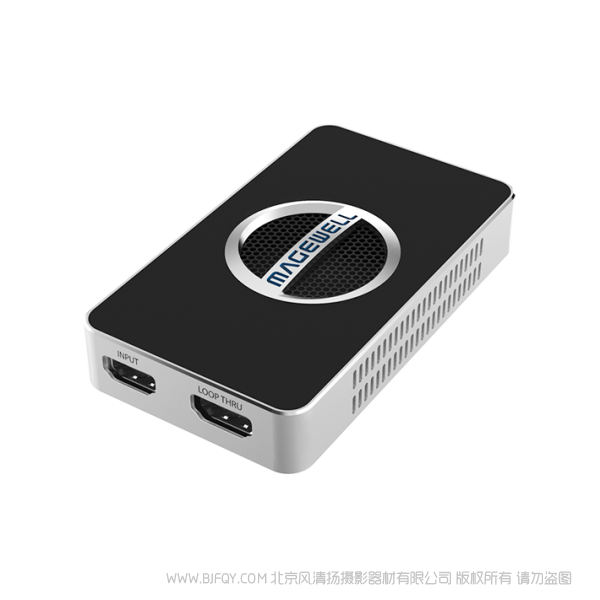

• HDMI信号环出

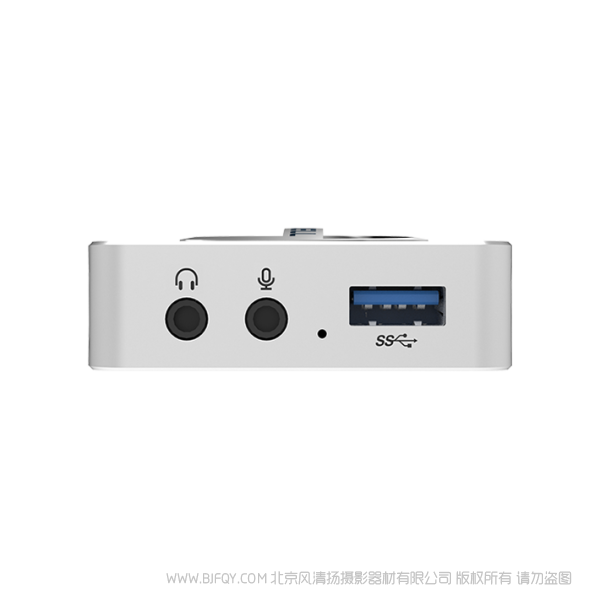

• 通过麦克风音频输入
• 通过耳机音频输出HDMI内嵌音频
• 支持HDMI 2.0， 4Kp60 4:4:4 输入， 可采集较新游戏设备（如PS4 Pro, XBOX One S）

输入特性

• 600MHz HDMI 接收器，较高支持输入和环出 4096x2160 60fps 4:4:4
• 支持自定义 EDID
• 视频格式支持 RGB/YUV 4:4:4 8/10/12-bit，YUV 4:2:2 12-bit，YUV 4:2:0 8/10/12-bit
• 较高支持 8 通道、24-bit HDMI 嵌入式音频、采样率 192kHz
• 支持通过 3.5mm 音频接口输入 2 通道的 IEC60958 标准的音频流
• HDMI 接口支持 HDMI 1.4/2.0 和 DVI-D

处理和采集特性

• 视频处理流水线处理带宽可达 640M pixls/s
• 采集分辨率较高可达 4096x2160，帧率较高可达 120fps，可输出（实际采集格式可能会受限于 USB 带宽及内部工作频率限制）:
  • 4096x2160p/3840x2160p 23.98/24/25/29.97/30
  • 2560x1440p60
  • 1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60
  • 720x576p25
  • 720x480p30 等
• 支持输出 NV12/I420/YUYV/UYVY/RGB24/RGB32 色彩格式
• 支持视频剪裁、缩放、去隔行、宽高比变换、色彩空间转换、帧率变换、上下翻转或左右镜像
• 支持提取 HDMI 信号或电脑本地的音频并通过 3.5mm 耳机接口
• 支持 2 通道的 IEC60958 标准的音频流

配套软件

• USB Capture Utility：查看、设定采集相关的参数和升级固件

SDK & APIs

• MWCapture SDK 提供获取信号状态、设置采集选项、实时采集音视频等功能
• Windows DirectShow/Wave API/DirectSound/WASAPI
• Linux V4L2/ALSA
• macOS AVCaptureSession/AudioUnit

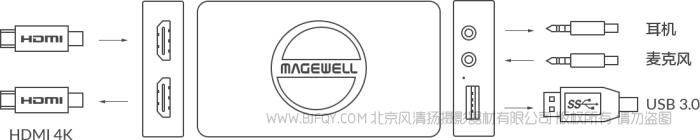

输出接口

• USB 3.0
  • 兼容 USB 2.0
  • 兼容 USB 3.1 Gen 1

兼容的软件

• 腾讯会议Rooms
• 钉钉会议Rooms
• Zoom Rooms
• Microsoft Teams
• 飞书会议室
• 好视通
• VLC
• OBS Studio
• XSplit
• 任何其它使用 DirectShow、V4L2 或 AVCaptureSession 编程接口的编码或流媒体软件

推荐的操作系统

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016（x86 & x64）及以上
• Linux (支持 x86 & x64，ARM)，内核 2.6.35 及以上
• Mac OS X 10.9/macOS 10.12 及以上
• Chrome OS

LED 指示灯

• LED 灯的状态显示了设备的工作状态
  • 呼吸：输入信号未锁定
  • 常亮：输入信号已锁定
  • 闪烁：内存异常或 FPGA 配置错误
  • 灭：固件或供电异常

尺寸

• 98.1mm (长) x 56.8mm (宽) x 17mm (高)

配件

• 1 x USB 3.0 连接线

功耗

• 5V 电源的较大电流: ~1.4A
• 较大功耗：~7W

工作环境

• 操作温度：0 到 45 摄氏度
• 保存温度：-20 到 70 摄氏度
• 相对湿度：5% 到 90% (非冷凝状态)
