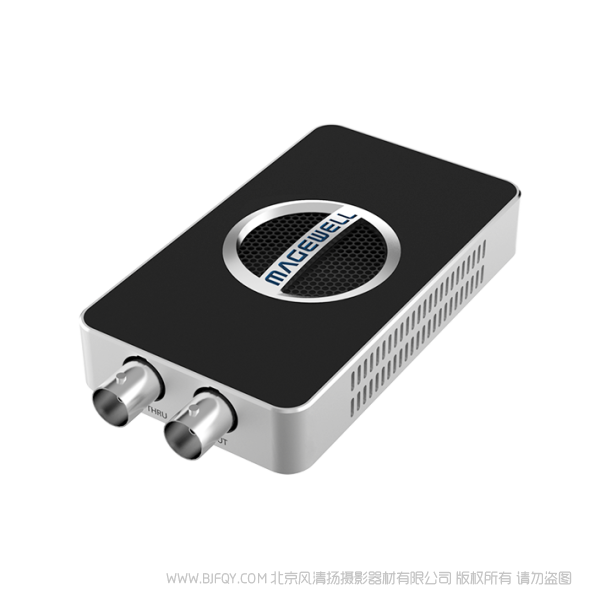

MageWell 美乐威 32100 USB Capture SDI 4K Plus 1路4K采集棒 采集卡

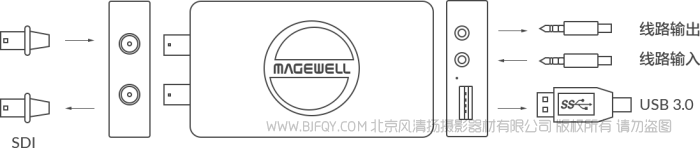

• 采集SD/HD/3G/2K/6G SDI + 内嵌音频
• 环出SD/HD/3G/2K/6G SDI信号
• 通过线路输入音频
• 通过线路输出SDI内嵌音频

输入特性

• 较高支持输入和环出 6G 4K (4096×2160 30fps 4:2:2 10-bit)
• 视频格式支持 RGB/YUV 4:4:4 10/12-bit，YUV 4:2:2 8/10/12-bit，RGBA/YUVA 4:4:4:4 10-bit
• 较高支持 8 路嵌入式音频通道
• 支持通过 3.5mm 线路输入模拟音频

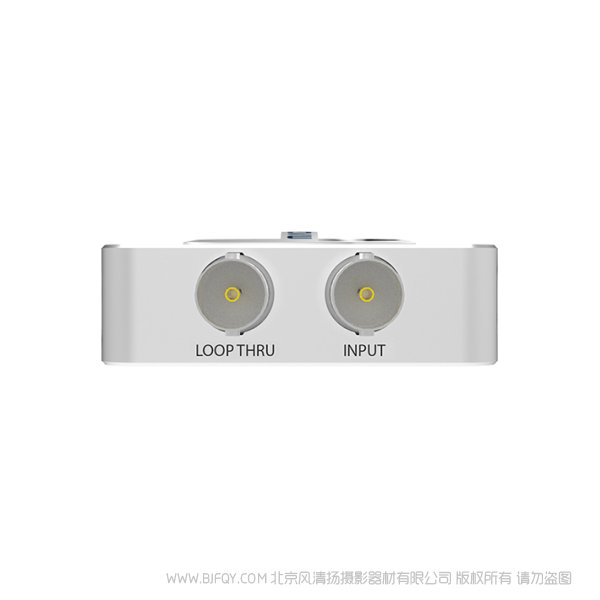

• SD/HD/3G/6G-SDI BNC 输入/环出接口
• 支持 SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G 4k (ST 2081) 标准
• 支持接收 6G-SDI 信号传输 75 米

处理和采集特性

• 视频处理流水线处理带宽可达 640M pixls/s
• 采集分辨率较高可支持 4096x2160，帧率较高可支持 120fps，可输出（实际采集格式可能会受限于 USB 带宽及内部工作频率限制）:
  • 4096x2160p/3840x2160p 23.98/24/25/29.97/30
  • 2560x1440p60
  • 1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60
  • 720x576p25
  • 720x480p30 等
• 支持输出 NV12/I420/YUYV/UYVY/RGB24/RGB32 色彩格式
• 支持视频剪裁、缩放、去隔行、宽高比变换、色彩空间转换、帧率变换、上下翻转或左右镜像
• 支持输出 2 通道音频，可达 48KHz
• 支持提取 SDI 中的音频并通过 3.5mm 非平衡线路输出接口输出

配套软件

• USB Capture Utility：查看、设定采集相关的参数和升级固件

SDK & APIs

• MWCapture SDK 提供获取信号状态、设置采集选项、实时采集音视频等功能
• Windows DirectShow/Wave API/DirectSound/WASAPI
• Linux V4L2/ALSA
• macOS AVCaptureSession/AudioUnit

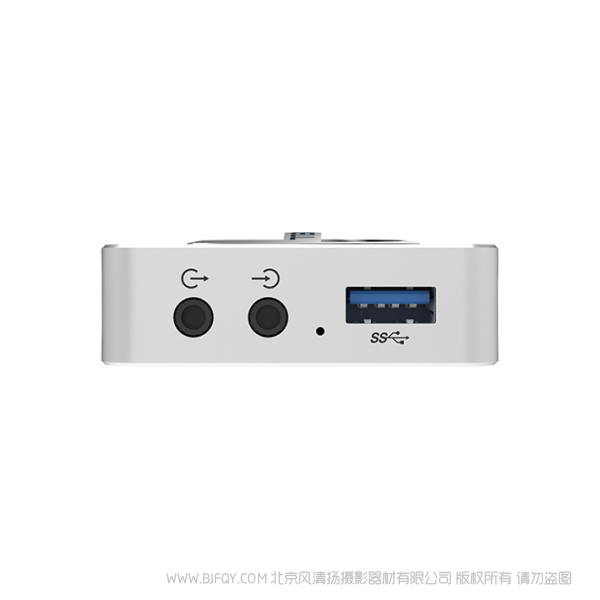

输出接口

• USB 3.0
  • 兼容 USB 2.0
  • 兼容 USB 3.1 Gen 1

兼容的软件

• 腾讯会议Rooms
• 钉钉会议Rooms
• Zoom Rooms
• Microsoft Teams
• 飞书会议室
• 好视通
• VLC
• OBS Studio
• XSplit
• 任何其它使用 DirectShow、V4L2 或 AVCaptureSession 编程接口的编码或流媒体软件

推荐的操作系统

• Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016（x86 & x64）及以上
• Linux (支持 x86 & x64，ARM)，内核 2.6.35 及以上
• Mac OS X 10.9/macOS 10.12 及以上
• Chrome OS

LED 指示灯

• LED 灯的状态显示了设备的工作状态
  • 呼吸：输入信号未锁定
  • 常亮：输入信号已锁定
  • 闪烁：内存异常或 FPGA 配置错误
  • 灭：固件或供电异常

尺寸

• 110.7mm (长) x 56.8mm (宽) x 17mm (高)

配件

• 1 x USB 3.0 连接线

功耗

• 5V 电源的较大电流: ~0.86 A
• 较大功耗： ~ 4.3 W

工作环境

• 操作温度：0 到 45 摄氏度
• 保存温度：-20 到 70 摄氏度
• 相对湿度：5% 到 90% (非冷凝状态)
