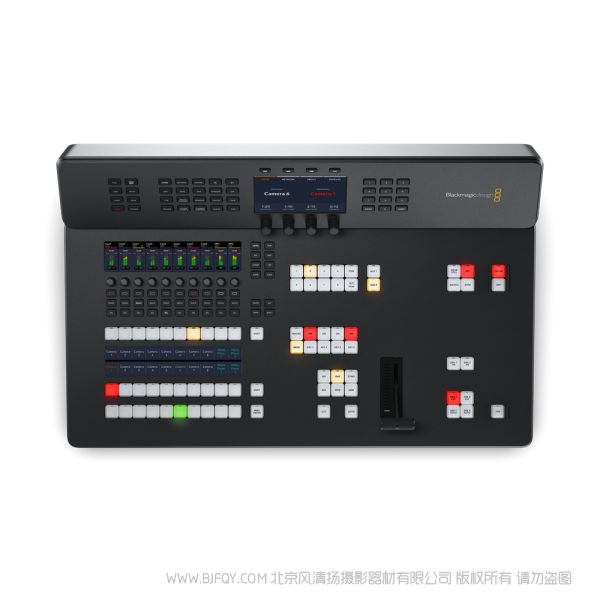

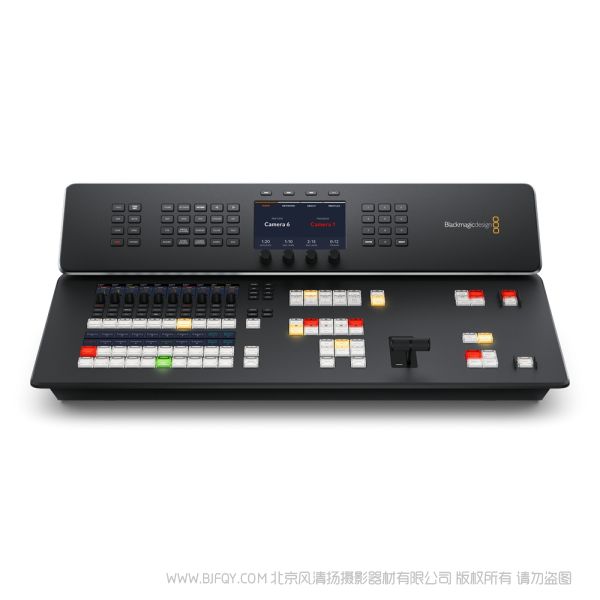

BMD ATEM Television Studio HD8 ISO 高清八路切换台

ATEM Television Studio HD8 ISO型号包含ATEM Television Studio HD8的所有功能，还能将所有8路输入的ISO记录为单独的视频文件。此外还支持通过本地以太网或全球互联网控制多达8台远程摄影机。远程摄影机还支持Tally和摄影机控制！

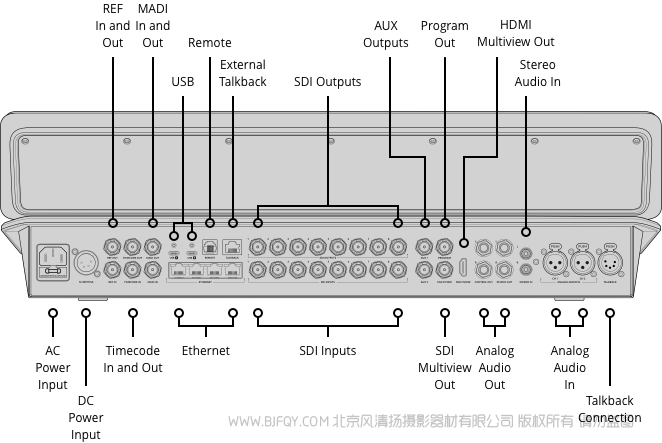

接口

SDI视频输入

8

SDI视频输出

12

SDI速率

1.5G、3G

HDMI视频输出

1

音频输入接口总数

2 x XLR平衡模拟音频，

1 x BNC 32通道MADI数字音频，

2 x RCA立体声模拟音频，

1 x 5针XLR对讲。

音频输出接口总数

4 x 1/4英寸插孔模拟音频，

1 x BNC 64通道MADI数字音频，较多可启用50个通道，

1 x 5针XLR对讲。

SDI音频输入

所有SDI输入均设有4通道嵌入式音频。

SDI音频输出

所有SDI输出均设有2通道嵌入式音频。

时间码接口

1 x BNC输入，1 x BNC输出。

同步输入

1 x BNC输入，1 x BNC输出。

三电平或黑场。

视频输入再同步

8路输入均配备。

帧率和格式转换器

8路输入均配备。

SDI辅助输出

2

SDI节目输出

1

网络摄像头输出

2 x USB-C，支持720p或1080p，PGM帧率。

多画面分割总数

1 x 3G-SDI

1 x HDMI

远程

RJ12支持RS-422

控制面板接口

以太网。控制面板和主机可直接连接，或者通过网络连接。

内部时间码发生器

支持

对讲

RJ45可连接第三方对讲系统。

Tally输出

可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）。

以太网

4 x RJ45，搭载互联网网络交换机。支持10/100/1000 BASE-T。

计算机接口

2 x USB-C支持USB 2.0，可用于外接存储盘记录、网络摄像头输出、软件控制、软件更新及切换台连接。

格式

SD视频格式

无

HD视频输入格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60


SDI规范

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级和B级.


视频采样

4:2:2

色彩精度

10bit

色彩空间

REC 709

SDI自动切换

在1.5G-SDI和A级或B级3G-SDI之间自动检测。

产品规格

上游键控

4

下游键控

2

高级色键

4

SuperSource

1

线性/亮度键控

7

转场键控（Stinger/DVE）

1个Stinger，1个DVE。

叠加层总数

8

图形发生器

7

彩底发生器

2

控制面板

集成面板，搭载全部切换和设置控制。

可指派窗口

16

窗口源标签

支持

Tally

红色表示节目，绿色表示预监。

对讲支持

支持

混音消除支持

支持

流媒体信号源

流媒体信号源总数

较多8个

流媒体信号源格式

RTMP视频带有音频，通过本地网络或互联网连接从兼容的Blackmagic Design摄影机输出HyperDeck高、HyperDeck中、HyperDeck低、流媒体高、中或低品质设置。

查阅用户手册获得数据速率信息

流媒体信号源设置

映射到ATEM Software Control设置中的输入。

流媒体

直接推流

支持通过实时消息传输协议（RTMP）经以太网或通过USB-C共享互联网直接推流。

记录

直接记录视频和音频

USB-C扩展端口，直接记录到外部存储介质。

视频记录

节目可记录为H.264 .mp4文件，使用流媒体品质设置，以及ATEM视频格式，带AAC音频。

SDI输入可记录为H.264 .mp4文件，使用较高70Mb/s的ATEM视频格式，带AAC音频。

音频记录

音频输入可记录为单独24bit 48KHz .wav文件。包括8 x SDI 2通道嵌入式音频输入、4 x 模拟音频输入以及上至32通道MADI数字音频。

切换

节目切换，记录为DaVinci Resolve项目.drp文件。

存储介质

所有媒体池静帧和片段可保存成单独的媒体文件夹。

存储介质格式化

支持格式化为ExFAT（Windows/Mac）。APFS或HFS+（Mac）。

多画面分割监看

多画面分割监看

1 x 多画面分割，通过SDI和HDMI，可选择16、13、10、7或4个分割画面配置。可以监看节目、预览、输入、媒体播放器、DSK、SuperSource、纯画面，可选择标签和音频表显示。

多画面分割视频格式

HD

显示器较低分辨率

1366 x 768

媒体播放器

媒体播放器

2

通道

每个媒体播放器都有填充和键通道。

媒体池静帧容量

20

媒体池静帧格式

PNG、TGA、BMP、GIF、JPEG和TIFF。

媒体池片段容量

2 x 上至1080p60。

媒体播放器可存放的720 HD片段长度

400帧

媒体播放器可存放的1080 HD片段长度

200帧

媒体池视频文件格式

TGA序列。

媒体池音频文件格式

WAV、MP3和AIFF。

处理

处理延迟

同步锁相时< 10条扫描线，与切换台格式相同。

调音台

58通道调音台。

可选On/Off/音频跟随视频（AFV）。

电平和峰值音频表。

主增益控制。

6频段参量均衡器、动态处理包括扩展器、门限器、压缩器和限制器。

摄影机控制

当搭配大多数Blackmagic Design摄影机使用时，ATEM可控制兼容镜头的对焦、光圈、变焦，以及增益、白平衡、色调、快门、ND滤镜、调色工具、Tally和记录开始/停止等摄影机设置。

下变换

无

软件

附赠控制面板

附赠ATEM Software Control软件控制面板，支持Mac 12.0 Monterey、Mac 13.0 Ventura或更高版本，以及Windows 10或11操作系统。

软件更新

使用USB或以太网接口直接连接到Mac OS或Windows计算机。自带ATEM Setup Utility。

电源要求

电源供应

1 x 100 - 240 AC 50/60Hz IEC C14内部电源接口。

1 x 4针XLR 12V DC端口，用于外接电源或电池。

功耗

较高100W。

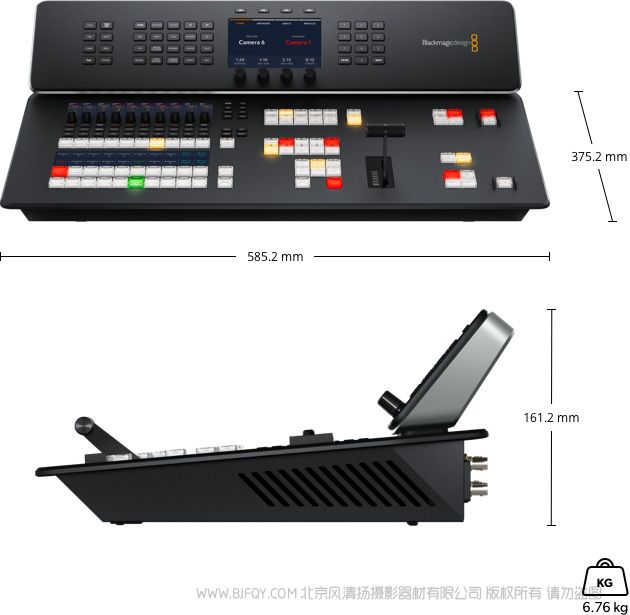

物理安装

物理安装

工作台或嵌入式安装。

环境规格

操作温度

0°到40° C（32°到104° F）

存储温度

-20°到60° C（-4°到140° F）

相对湿度

0%到90%不结露

装箱配置

ATEM Television Studio HD8 ISO

欢迎卡内含QR码，可用于软件下载。

保修

12个月有限制造商保修。
